कभी सोचा है कि इसे '5-अक्ष ' क्यों कहा जाता है? यह शब्द सरल लग सकता है, लेकिन इसमें बहुत कुछ है। 5-अक्ष सीएनसी मशीनिंग विनिर्माण में एक गेम-चेंजर है, जो पहले कभी नहीं की तरह सटीक और दक्षता प्रदान करता है।
इस पोस्ट में, हम यह पता लगाएंगे कि 5-अक्ष सीएनसी मशीनिंग क्या है और क्यों शब्द '5-अक्ष ' का उपयोग किया जाता है। आप सीखेंगे कि यह तकनीक एयरोस्पेस, मेडिकल और ऑटोमोटिव जैसे उद्योगों को कैसे आकार देती है, जिससे जटिल भाग आसानी से होते हैं।
5-एक्सिस सीएनसी मशीनिंग में, शब्द '5-एक्सिस ' उन पांच दिशाओं को संदर्भित करता है जिसमें एक मशीन टूल स्थानांतरित कर सकता है। ये आंदोलन उच्च परिशुद्धता और जटिल ज्यामितीय पर काम करने की क्षमता के लिए अनुमति देते हैं।

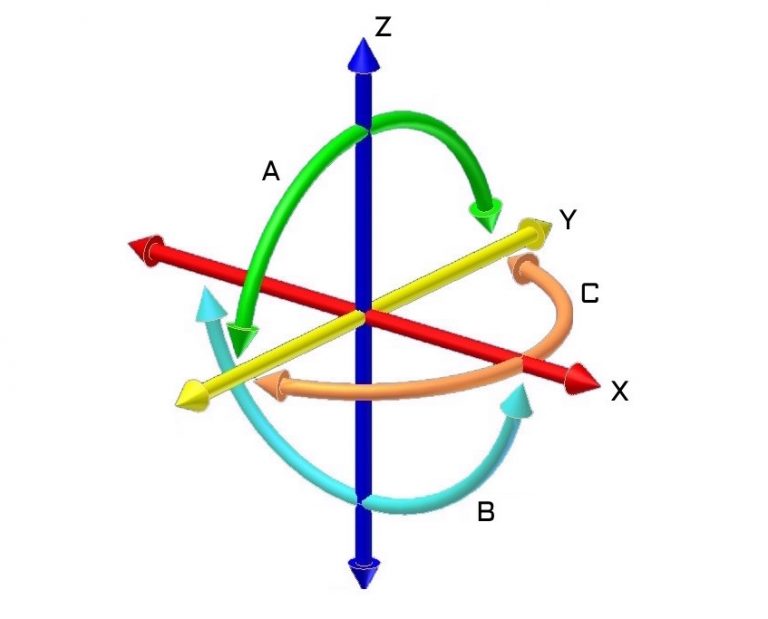

5-अक्ष मशीनिंग में पांच कुल्हाड़ियों:
तीन रैखिक कुल्हाड़ियों: एक्स, वाई, और जेड।
दो रोटरी कुल्हाड़ी: ए और बी (या सी)।
X, y, z कुल्हाड़ी
ये मशीनिंग में मानक रैखिक आंदोलन हैं।
एक्स-एक्सिस: बाएं से दाएं।
Y- अक्ष: पिछड़े के लिए आगे।
Z- अक्ष: ऊपर और नीचे।
ए और बी कुल्हाड़ी
ये रोटरी कुल्हाड़ी हैं।
ए-एक्सिस: एक्स-एक्सिस के चारों ओर घूमता है।
B- अक्ष: Y- अक्ष के चारों ओर घूमता है।
कुछ मशीनें सी-अक्ष का उपयोग करती हैं , जो जेड-अक्ष के चारों ओर घूमती हैं।
इन पांच कुल्हाड़ियों का संयोजन कटिंग टूल को बिना किसी पुनरावृत्ति के वर्कपीस के लगभग किसी भी हिस्से तक पहुंचने की अनुमति देता है।
प्रत्येक अक्ष सटीक और दक्षता सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।
पारंपरिक 3-अक्ष सीएनसी मशीनों में, केवल एक्स, वाई और जेड कुल्हाड़ियों का उपयोग किया जाता है। वर्कपीस इन तीन अक्षों के साथ चलता है। लेकिन 5-अक्ष मशीन में, ये तीन अक्ष अभी भी नींव बनाते हैं। साथ में, वे मशीनिंग शुरू करने के लिए बुनियादी आंदोलनों को प्रदान करते हैं।
X y , , और z कुल्हाड़ी उपकरण को अलग -अलग कोणों से भाग को देखने की अनुमति देती हैं, लेकिन केवल सीधी रेखाओं में ।
5-अक्ष मशीन में, ये तीन अक्ष रैखिक गति को नियंत्रित करना जारी रखते हैं। लेकिन अब, रोटरी कुल्हाड़ियों (ए और बी) के अलावा मशीनिंग को अगले स्तर तक ले जाता है।
ए और बी रोटरी कुल्हाड़ी उपकरण या वर्कपीस को घुमाने की अनुमति देती है, जो मशीन के लचीलेपन को बढ़ाती है ये अतिरिक्त आंदोलन जटिल आकृतियों को मैनुअल रिपोजिशनिंग के बिना कई कोणों से काटने में सक्षम बनाते हैं। ।
ए-एक्सिस एक्स-एक्सिस के चारों ओर घूमता है , जिससे भाग को अधिक सटीक कटौती के लिए झुकाव की अनुमति मिलती है।
B- अक्ष y- अक्ष के चारों ओर घूमता है , जिससे कटिंग के लिए और भी अधिक कोणों को सक्षम किया जाता है।
आरबीटी इंटेलिजेंट उपकरण जैसी कंपनियों के लिए , ये पांच कुल्हाड़ी बेजोड़ सटीकता प्रदान करती हैं, जिससे हमें जटिल, जटिल भागों को कुशलता से, एयरोस्पेस, ऑटोमोटिव और मेडिकल जैसे उद्योगों की सेवा करने की अनुमति मिलती है।
इन पांच अक्षों का उपयोग करके, 5-अक्ष सीएनसी मशीनें उन हिस्सों को बना सकती हैं जो पारंपरिक तरीकों के साथ उत्पादन करना मुश्किल या असंभव होगा।
5-अक्ष मशीनिंग 3-अक्ष सीएनसी मशीनों की तुलना में सटीकता और दक्षता को बढ़ाता है। पारंपरिक 3-अक्ष मशीनिंग में, विभिन्न चेहरों पर कटौती को पूरा करने के लिए भागों को कई बार मैन्युअल रूप से पुन: पेश किया जाना चाहिए। यह सेटअप समय को बढ़ाता है और मिसलिग्न्मेंट के जोखिम को बढ़ाता है। 5-अक्ष मशीनों के साथ, भाग जगह में रहता है, जिससे टूल को वर्कपीस को रीसेट करने की आवश्यकता के बिना कई पक्षों तक पहुंचने की अनुमति मिलती है। रिपोजिशनिंग में इस कमी से न केवल सटीकता में सुधार होता है, बल्कि चिकनी खत्म और उच्च-गुणवत्ता वाले उत्पादों में भी परिणाम होता है, क्योंकि कम उपकरण आंदोलनों से कम कंपन होता है।
उन उद्योगों को जटिल ज्यामितीय और जटिल आकृतियों की आवश्यकता होती है, जैसे कि एयरोस्पेस, ऑटोमोटिव और मेडिकल, 5-एक्सिस मशीनिंग से बहुत लाभान्वित होते हैं। उदाहरण के लिए, एयरोस्पेस में, टरबाइन ब्लेड को विभिन्न कोणों से सटीक कटिंग की आवश्यकता होती है, जो 5-अक्ष मशीनें प्राप्त कर सकती हैं। इसी तरह, ऑटोमोटिव उद्योग इंजन भागों और चेसिस घटकों के निर्माण के लिए 5-अक्ष मशीनिंग का उपयोग करता है, जबकि चिकित्सा क्षेत्र उच्च सटीकता के साथ प्रत्यारोपण और चिकित्सा उपकरणों के उत्पादन के लिए इस पर निर्भर करता है। 5-अक्ष मशीनिंग इन उद्योगों को जटिल भागों को तेजी से उत्पादन करने में मदद करता है, कचरे को कम करता है और समग्र दक्षता बढ़ाता है।
समय की बचत और बढ़ी हुई उत्पादकता:
5-अक्ष सीएनसी मशीनों ने समय पर कटौती की, जो मैन्युअल रूप से भाग लेने वाले भागों को पुन: पेश करते हैं। चूंकि मशीन एक बार में कई पक्षों पर काम कर सकती है, इसलिए भागों को तेजी से समाप्त कर दिया जाता है, जिससे उच्च उत्पादकता होती है।
सटीक और गुणवत्ता वृद्धि:
5-अक्ष मशीनिंग उच्च सटीकता प्रदान करती है, खासकर जब यह जटिल ज्यामितीयों की बात आती है। यह एयरोस्पेस और मेडिकल जैसे जटिल भागों की आवश्यकता वाले उद्योगों के लिए महत्वपूर्ण है, जहां हर विवरण मायने रखता है।
मानव त्रुटि और श्रम-गहन कार्य में कमी:
मशीनिंग प्रक्रिया को स्वचालित करने से मानव त्रुटि की संभावना कम हो जाती है। कम मैनुअल समायोजन का मतलब कम गलतियाँ हैं, जिससे प्रक्रिया अधिक विश्वसनीय और कुशल होती है।
आरबीटी बुद्धिमान उपकरण, उन्नत 5-अक्ष सीएनसी मशीनों में विशेषज्ञता, उद्योगों को विनिर्माण प्रक्रियाओं को अनुकूलित करने में मदद करता है, तेजी से और सटीक परिणाम सुनिश्चित करता है।
सीएनसी मशीनिंग 20 वीं शताब्दी के मध्य में विकसित होने लगी, जब शुरुआती मशीनों, छिद्रित टेप, स्वचालित पारंपरिक मैनुअल मशीनिंग प्रक्रियाओं द्वारा नियंत्रित। इन मशीनों ने शुरू में एक्स, वाई और जेड कुल्हाड़ियों के साथ सरल आंदोलनों पर ध्यान केंद्रित किया, बुनियादी रैखिक गतियों को संभालने के लिए। जैसा कि एयरोस्पेस और ऑटोमोटिव जैसे उद्योगों को अधिक सटीकता की आवश्यकता होती है, 3-एक्सिस सिस्टम की सीमाएं स्पष्ट हो गईं। इन मांगों को पूरा करने के लिए, पांचवें अक्ष को जोड़ा गया था, जो उपकरण और वर्कपीस को उन तरीकों से घूमने में सक्षम बनाता है जो 3-अक्ष सिस्टम नहीं कर सकते थे, जो अधिक लचीलापन प्रदान कर सकते थे और जटिल भागों के लिए परिशुद्धता में सुधार कर सकते थे।
रोटरी अक्ष के अलावा एक वर्कपीस के कई पक्षों को एक ही सेटअप में एक्सेस करने की अनुमति देकर विनिर्माण में क्रांति ला दी। इस सुधार से एयरोस्पेस और मेडिकल डिवाइस निर्माण जैसे उद्योगों को काफी लाभ हुआ, जहां जटिल ज्यामितीय और उच्च परिशुद्धता महत्वपूर्ण हैं।
पहली 5-अक्ष सीएनसी मशीनें 1970 के दशक के उत्तरार्ध में उभरी, शुरू में एयरोस्पेस में विशेष अनुप्रयोगों के लिए डिज़ाइन की गई। इन मशीनों ने रोटरी ए और बी कुल्हाड़ियों को एक्स, वाई, और जेड कुल्हाड़ियों के साथ एकीकृत किया, जो जटिल कटौती के साथ भागों के उत्पादन को सक्षम करता है जो पारंपरिक तरीके प्राप्त नहीं कर सकते थे। एयरोस्पेस और डिफेंस इंडस्ट्रीज ने 5-एक्सिस तकनीक के विकास को आगे बढ़ाने में एक प्रमुख भूमिका निभाई, क्योंकि उन्हें टरबाइन ब्लेड और इंजन घटकों जैसे भागों की आवश्यकता थी, जो असाधारण सटीकता और लचीलेपन की मांग करते थे।
1990 के दशक में, CAD (कंप्यूटर-एडेड डिज़ाइन) और CAM (कंप्यूटर-एडेड मैन्युफैक्चरिंग) सॉफ्टवेयर में प्रगति ने प्रोग्रामिंग 5-अक्ष मशीनों को आसान और अधिक सुलभ बनाया। इन नवाचारों ने 5-अक्ष मशीनिंग को अपनाने के लिए मोटर वाहन सहित एयरोस्पेस से परे उद्योगों को अनुमति दी। जैसी कंपनियों ने आरबीटी इंटेलिजेंट उपकरण विभिन्न क्षेत्रों के लिए उच्च-सटीक समाधान की पेशकश करते हुए, 5-एक्सिस सीएनसी मशीनों को और विकसित किया है। उन्नत हार्डवेयर और सॉफ्टवेयर के संयोजन ने 5-अक्ष मशीनिंग को आधुनिक विनिर्माण में एक मानक बना दिया है, जो लचीलापन, सटीकता और दक्षता की पेशकश करता है।
5-अक्ष सीएनसी मशीनों को विभिन्न विनिर्माण आवश्यकताओं के अनुरूप विभिन्न कॉन्फ़िगरेशन के साथ डिज़ाइन किया गया है। तालिका /तालिका कॉन्फ़िगरेशन वर्कपीस को पकड़ने और स्थानांतरित करने के लिए दो घूर्णन तालिकाओं का उपयोग करता है। यह सेटअप बड़े, भारी भागों के लिए आदर्श है, जिसमें एक्स, वाई या जेड कुल्हाड़ियों के आसपास सटीक घुमाव की आवश्यकता होती है। है दूसरी ओर, हेड/टेबल कॉन्फ़िगरेशन में एक स्थिर टेबल है, जिसमें सटीक कटौती करने के लिए स्पिंडल हेड घूमता यह कॉन्फ़िगरेशन आमतौर पर एयरोस्पेस और ऑटोमोटिव जैसे उद्योगों में बड़े भागों के लिए उपयोग किया जाता है। अंत में, । हेड/हेड कॉन्फ़िगरेशन में स्पिंडल हेड और रोटेशन में सक्षम तालिका दोनों की सुविधा है, जो जटिल मशीनिंग कार्यों के लिए अधिकतम लचीलापन और सटीकता प्रदान करता है।
5-अक्ष सीएनसी मशीन में, सभी पांच कुल्हाड़ियों (x, y, z, a, b) एक साथ उच्च परिशुद्धता के साथ जटिल कटौती बनाने के लिए एक साथ चलते हैं। यह एक साथ आंदोलन उपकरण और वर्कपीस को विभिन्न कोणों से समायोजित करने में सक्षम बनाता है, कई सेटअप की आवश्यकता को कम करता है और चिकनी, अधिक सटीक कटौती सुनिश्चित करता है। सभी पांच अक्षों को लगातार स्थानांतरित करने की क्षमता जटिल डिजाइनों के लिए 5-अक्ष मशीनिंग को आदर्श बनाती है। वहाँ भी 3+2 स्थिति मशीनिंग है , जहां एक समय में केवल तीन कुल्हाड़ी चलती हैं, कम जटिल भागों और तेजी से प्रसंस्करण के लिए उपयुक्त है।
| कॉन्फ़िगरेशन | विवरण | आदर्श उपयोग केस |
|---|---|---|
| तालिका/तालिका | दो घूर्णन टेबल वर्कपीस को पकड़ते हैं और x, y, या z कुल्हाड़ियों के आसपास घुमाव करते हैं। | बड़े, भारी भागों में सटीक घुमाव की आवश्यकता होती है। |
| हेड मेज | फिक्स्ड टेबल, सटीक कटौती के लिए स्पिंडल हेड को घूर्णन के साथ। | एयरोस्पेस और मोटर वाहन उद्योगों में बड़े हिस्से। |
| हेड/हेड | दोनों स्पिंडल हेड और टेबल अधिकतम लचीलेपन और सटीकता के लिए घूमते हैं। | जटिल और चुनौतीपूर्ण मशीनिंग परियोजनाएं। |
क्या सभी 5-अक्ष मशीनों में एक ही बार में पांच कुल्हाड़ी चलती हैं?
सभी 5-अक्ष मशीनें सभी पांच अक्षों का एक साथ उपयोग नहीं करती हैं। कुछ मशीनें, विशेष रूप से कम जटिल भागों के लिए डिज़ाइन किए गए, केवल 3+2 मशीनिंग का उपयोग करते हैं, जहां तीन रैखिक अक्ष एक बार में चलते हैं, और दो रोटरी कुल्हाड़ियों को स्थिति में लॉक किया जाता है।
3+2 मशीनिंग अभी भी कई अनुप्रयोगों के लिए अविश्वसनीय रूप से उपयोगी है, विशेष रूप से उन लोगों को जिन्हें पूर्ण 5-अक्ष आंदोलन की आवश्यकता नहीं है।
क्या 5-अक्ष मशीनिंग केवल जटिल आकृतियों के लिए है?
जबकि 5-अक्ष मशीनिंग जटिल आकृतियों के लिए आदर्श है, यह उनके लिए विशेष रूप से नहीं है। वास्तव में, यह अक्सर सरल भागों के लिए, सटीकता और दक्षता को बढ़ाने के लिए रोजमर्रा के निर्माण में अक्सर उपयोग किया जाता है।
बहुमुखी प्रतिभा: 5-अक्ष मशीनें सरल और जटिल दोनों डिजाइनों को संभाल सकती हैं, जिससे वे 3-अक्ष मशीनों की तुलना में अधिक लचीले हो जाते हैं।
क्या 5-अक्ष मशीनिंग महंगा है?
5-अक्ष मशीनों की लागत पारंपरिक सीएनसी मशीनों से अधिक हो सकती है, लेकिन वे अक्सर लंबे समय में पैसे बचाते हैं। कई सेटअप की आवश्यकता को कम करके और उच्च परिशुद्धता सुनिश्चित करके, ये मशीनें उत्पादकता बढ़ाती हैं और श्रम लागत को कम करती हैं।
लागत-दक्षता: एयरोस्पेस या ऑटोमोटिव जैसे उद्योगों के लिए, जहां सटीक और समय महत्वपूर्ण हैं, 5-अक्ष सीएनसी मशीनों में निवेश जल्दी से भुगतान करता है।
5-अक्ष सीएनसी मशीनिंग कई उद्योगों में एक महत्वपूर्ण भूमिका निभाता है जिसमें सटीक, जटिलता और लचीलेपन की आवश्यकता होती है। में एयरोस्पेस उद्योग , टरबाइन ब्लेड, प्रोपेलर, और इंजन भागों जैसे घटक सटीक कोण और चिकनी खत्म होने की मांग करते हैं-जहां 5-अक्ष मशीनें एक्सेल होती हैं। में चिकित्सा क्षेत्र , 5-अक्ष मशीनें प्रत्यारोपण, सर्जिकल उपकरण और दंत उपकरण बनाती हैं, उच्च परिशुद्धता और अनुकूलित समाधानों के लिए जटिल विवरण के साथ काम करने की क्षमता प्रदान करती हैं। ऑटोमोटिव उद्योग इंजन घटकों, चेसिस और निलंबन प्रणालियों को बनाने के लिए 5-अक्ष मशीनिंग पर निर्भर करता है, जिनमें से सभी को स्थायित्व और सुरक्षा के लिए जटिल आकृतियों और तंग सहिष्णुता की आवश्यकता होती है में । ऊर्जा और रक्षा , टर्बाइन और सैन्य उपकरण जैसे क्षेत्रों में टिकाऊ, जटिल घटकों का उत्पादन करने की क्षमता से लाभ होता है जो मांग की स्थितियों का सामना करते हैं।
5-अक्ष सीएनसी मशीनिंग उद्योगों के लिए पसंदीदा विकल्प है जहां सटीकता और गुणवत्ता महत्वपूर्ण हैं। चाहे एयरोस्पेस, मेडिकल इम्प्लांट, या उच्च-प्रदर्शन ऑटोमोटिव भागों में टरबाइन ब्लेड बनाना, 5-एक्सिस तकनीक यह सुनिश्चित करती है कि जटिल ज्यामितीय और तंग सहिष्णुता लगातार प्राप्त की जाती है। यह क्षमता एयरोस्पेस और रक्षा जैसे क्षेत्रों के लिए महत्वपूर्ण है, जहां थोड़ी सी भी त्रुटि भी विफलता का कारण बन सकती है। 5-अक्ष मशीनें कई कोणों से सटीक कटौती की अनुमति देकर और कई सेटअप की आवश्यकता को समाप्त करके उच्च गुणवत्ता वाले परिणाम प्रदान करती हैं।
शब्द '5-एक्सिस ' आंदोलन की पांच दिशाओं के साथ एक सीएनसी मशीनिंग प्रक्रिया को संदर्भित करता है। तीन रैखिक और दो रोटरी कुल्हाड़ियों का उपयोग करके, यह बेजोड़ सटीक, दक्षता और बहुमुखी प्रतिभा प्रदान करता है। यह उन्नत तकनीक एयरोस्पेस, ऑटोमोटिव, और मेडिकल जैसे उद्योगों के लिए आवश्यक है। आपकी विनिर्माण प्रक्रियाओं को बढ़ाने के लिए 5-अक्ष मशीनिंग की क्षमता का उपयोग करें। आरबीटी बुद्धिमान उपकरण व्यवसायों को उच्च परिशुद्धता और उत्पादकता प्राप्त करने में मदद करने के लिए अनुकूलित समाधान प्रदान करता है।
A: 3-अक्ष CNC मशीनें x, y और z कुल्हाड़ियों के साथ चलती हैं, जबकि 5-अक्ष मशीनों में A और B रोटरी कुल्हाड़ी भी शामिल हैं। यह 5-अक्ष मशीनों को एक ही सेटअप में एक भाग के अधिक पक्षों तक पहुंचने की अनुमति देता है, सटीकता और दक्षता में सुधार करता है।
A: 5-अक्ष मशीनिंग रिपोजिशनिंग को कम करता है, जिससे कम संरेखण त्रुटियां और चिकनी खत्म हो जाती हैं। यह उच्च परिशुद्धता सुनिश्चित करता है, जो तंग सहिष्णुता के साथ जटिल भागों के उत्पादन के लिए आवश्यक है।
ए: पारंपरिक सीएनसी मशीनों के विपरीत, 5-अक्ष मशीनें उपकरण और वर्कपीस दोनों को एक साथ स्थानांतरित करने के लिए पांच अक्षों का उपयोग करती हैं, जिससे कम सेटअप के साथ अधिक जटिल और सटीक कटौती की अनुमति मिलती है।
एक: एयरोस्पेस, ऑटोमोटिव, मेडिकल और डिफेंस जैसे उद्योग जटिल और अत्यधिक सटीक भागों का उत्पादन करने की क्षमता के कारण 5-अक्ष मशीनिंग से सबसे अधिक लाभान्वित होते हैं।
A: हाँ, 5-अक्ष सीएनसी मशीनें बहुमुखी हैं और दोनों छोटे, जटिल भागों और बड़े, भारी घटक को संभाल सकती हैं, जिससे वे अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए आदर्श बन जाते हैं।
