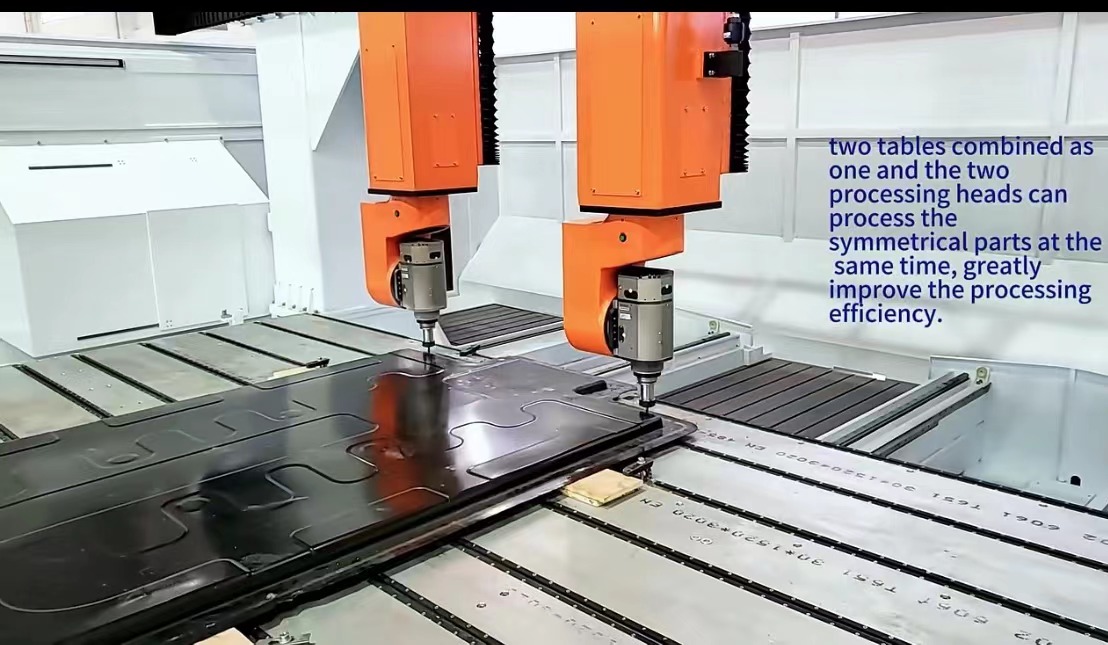

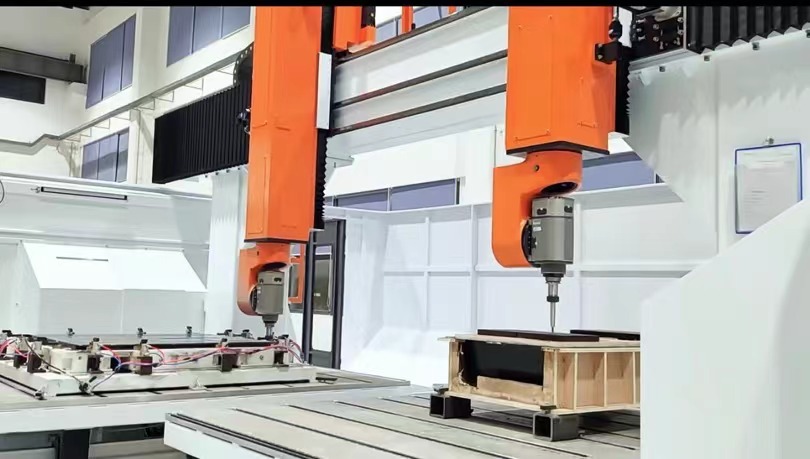

दो स्पिंडल के साथ हाई स्पीड 5-एक्सिस ब्रिज-प्रकार गैन्ट्री मशीनिंग सेंटर

RB-F10-4057-Z09 मशीन परिचय

तकनीकी मापदंड

पांच एक्सिस सीएनसी मशीन का उद्योग अनुप्रयोग

पांच-अक्ष मशीन का उपयोग मुख्य रूप से एयरोस्पेस और अन्य उद्योगों में किया जाता है जिन्हें जटिल प्रसंस्करण की आवश्यकता होती है, लेकिन विनिर्माण उद्योग के परिवर्तन और उन्नयन के साथ, प्रसंस्करण की मांग अधिक से अधिक जटिल होती जा रही है, और पांच-अक्ष मशीन टूल का अनुप्रयोग क्षेत्र का विस्तार किया गया है.

वर्तमान में, इसका उपयोग ऑटोमोबाइल, सटीक मोल्ड, उपकरण, इलेक्ट्रॉनिक्स, निर्माण मशीनरी और स्वच्छ ऊर्जा जैसे महत्वपूर्ण विनिर्माण उद्योगों में किया जाता है, और भविष्य के बाजार स्थान में भी विस्तार में तेजी आएगी।

प्रसंस्करण के लिए उपयुक्त सामग्री

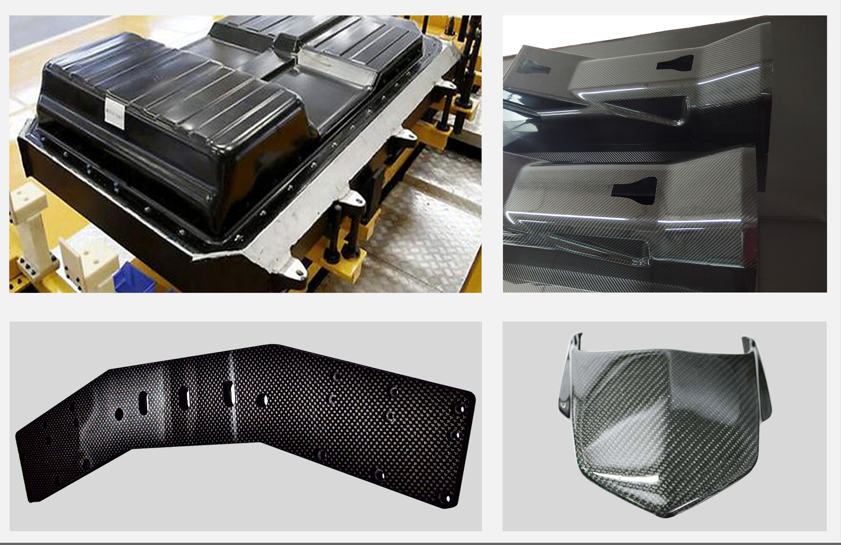

मिश्रित सामग्री जैसे कार्बन फाइबर (पीसीएम/आरटीएम/एसएमसी/एलएफटी, आदि), ग्लास फाइबर, कार्बन/कार्बन और अन्य उत्पाद;

प्लास्टिक सामग्री जैसे एबीएस, पीवीसी, एल पीसी, पीपी, पीएस, पीई, पीईटी, एचडीपीई, पीईटीजी, ऐक्रेलिक, आदि;

उच्च घनत्व स्पंज, स्टायरोफोम फोम, लकड़ी, स्थानापन्न लकड़ी, पत्थर, प्लास्टर आदि।

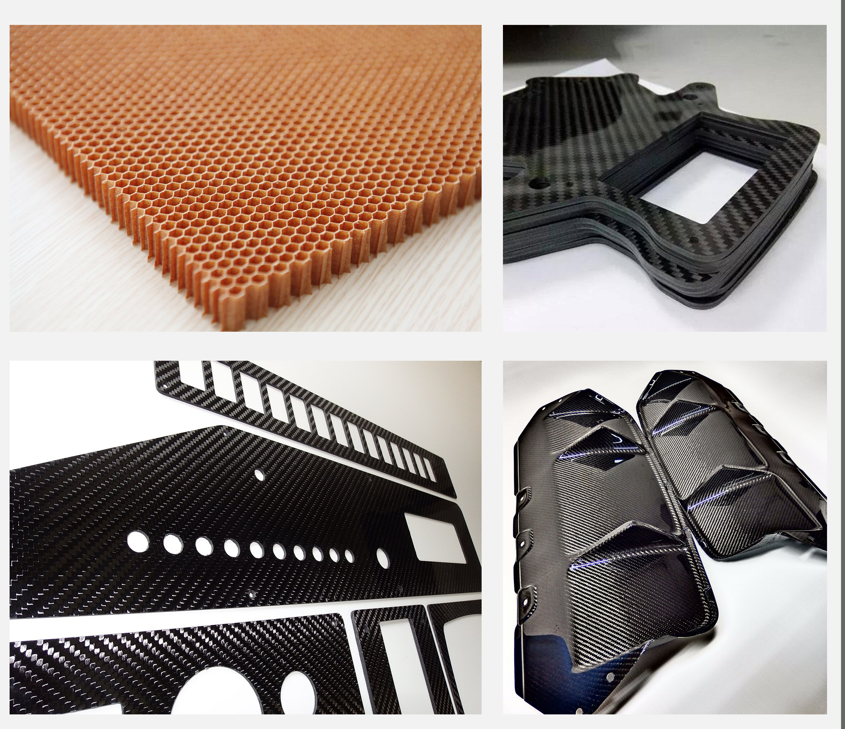

एल्यूमीनियम, तांबा और जस्ता जैसी नरम धातुओं के साथ-साथ एल्यूमीनियम/पेपर हनीकॉम्ब को भी संसाधित किया जा सकता है।

फाइव एक्सिस सीएनसी मशीन की मशीन बेड संरचना

1  सामग्री का चयन: बिस्तर का फ्रेम मुख्य रूप से Q235 आयताकार ट्यूबों से बना है, जो कार्बन स्टील सामग्री है जो अपनी अच्छी वेल्डेबिलिटी और यांत्रिक गुणों के लिए जाना जाता है। 10 मिमी की दीवार मोटाई के साथ, यह बिस्तर के फ्रेम को पर्याप्त मजबूती और कठोरता प्रदान करता है।

2  मुख्य बिंदुओं पर सुदृढीकरण: संरचनात्मक स्थिरता और भार-वहन क्षमता को बढ़ाने के लिए, बेड फ्रेम के महत्वपूर्ण क्षेत्रों, जैसे कनेक्शन बिंदु या उच्च तनाव वाले क्षेत्रों में सुदृढीकरण प्लेटें जोड़ी जाती हैं।

3  कनेक्शन प्लेट की मोटाई: कनेक्शन प्लेटों की मोटाई 20 मिमी से कम नहीं होती है, जिससे कनेक्शन क्षेत्रों की अधिक भार झेलने की ताकत सुनिश्चित होती है।

4  परिमित तत्व विश्लेषण (एफईए): डिजाइन चरण के दौरान, परिमित तत्व विश्लेषण का उपयोग विभिन्न कामकाजी परिस्थितियों में बिस्तर के फ्रेम के तनाव वितरण और विरूपण का अनुकरण करने के लिए किया जाता है। यह यह सुनिश्चित करने के लिए डिज़ाइन को अनुकूलित करने में मदद करता है कि बिस्तर का फ्रेम व्यावहारिक उपयोग में अपेक्षित भार का सामना कर सकता है।

5 तनाव राहत उपचार: मशीनिंग से पहले, बिस्तर फ्रेम घटकों को तनाव राहत उपचार से गुजरना पड़ता है, जो गर्मी उपचार के माध्यम से प्राप्त किया जाता है। यह सामग्री के भीतर अवशिष्ट तनाव को खत्म करने में मदद करता है, मशीनिंग के दौरान विरूपण और उपयोग के दौरान थकान दरारों के जोखिम को कम करता है।

6 कंपन-मुक्त उम्र बढ़ने का उपचार: यह एक विशेष ताप उपचार विधि है जिसका उपयोग सामग्री की सूक्ष्म संरचना को और अधिक स्थिर करने, इसकी थकान जीवन और विरूपण के प्रतिरोध में सुधार करने के लिए किया जाता है।

5 अक्ष सीएनसी मशीनिंग केंद्र के मशीन ट्रांसमिशन पार्ट्स

एक्स/वाई एक्सिस गाइड:

एक्स/वाई अक्ष गाइड प्रणाली ताइवान सीएसके बॉल लीनियर गाइड से सुसज्जित है। इस प्रणाली में ताइवान जिंगटे प्रिसिजन ग्राइंडिंग रैक और पिनियन मैकेनिज्म शामिल है, जो न्यूनतम दांत अंतराल सुनिश्चित करता है, उच्च परिशुद्धता और स्थिर संचालन प्रदान करता है। ऐसा सेटअप मिलिंग और ड्रिलिंग के लिए 5 अक्ष सीएनसी मशीनिंग केंद्रों से जुड़े अनुप्रयोगों के लिए विशेष रूप से उपयुक्त है।

जेड एक्सिस गाइड:

Z अक्ष ताइवान WIHIN रोलर रैखिक गाइड को नियोजित करता है, जिसमें दोहरी पंक्तियाँ और छह स्लाइडर होते हैं। यह कॉन्फ़िगरेशन पर्याप्त भार-वहन क्षमता प्रदान करता है और इसे भारी काटने के संचालन के लिए डिज़ाइन किया गया है। इसके अलावा, Z अक्ष ताइवान TBI प्रिसिजन बॉल स्क्रू का उपयोग करता है, जो स्थिर संचालन और उच्च परिशुद्धता की गारंटी देता है। यह इसे 5 एक्सिस सीएनसी कटिंग मशीनों और थर्मोफॉर्मेड प्लास्टिक 5 एक्सिस सीएनसी राउटर्स के साथ संगत बनाता है।

रेड्यूसर:

रेड्यूसर सिस्टम में एक्स/वाई अक्ष के लिए जापान शिम्पो रेड्यूसर और सी/बी अक्ष के लिए जापान सुमितोमो प्रिसिजन खोखला रेड्यूसर शामिल है। यह उच्च-गुणवत्ता वाला रेड्यूसर सेटअप मशीन के प्रदर्शन और स्थायित्व को बढ़ाता है, विशेष रूप से कंपोजिट और कार्बन फाइबर मशीनिंग के लिए 5 अक्ष सीएनसी मशीनिंग केंद्रों जैसे मांग वाले अनुप्रयोगों में।

5 एक्सिस सीएनसी मशीन प्रोग्राम:

मशीन का प्रोग्राम जी, एम और टी निर्देशों सहित सामान्य अंतरराष्ट्रीय मानकों के अनुरूप है, जो यूजी और पावरमिल जैसे अग्रणी सीएडी/सीएएम 3डी प्रोग्रामिंग सॉफ्टवेयर द्वारा उत्पन्न एनसी कार्यक्रमों के साथ संगतता सुनिश्चित करता है। यह मजबूत अनुकूलता विभिन्न 5 अक्ष सीएनसी मशीनों के लिए महत्वपूर्ण है, जिसमें 3डी मजबूत 5 अक्ष सीएनसी मशीनें और हल्के मिश्र धातु और कंपोजिट के लिए 5 अक्ष उच्च गति केंद्र शामिल हैं।

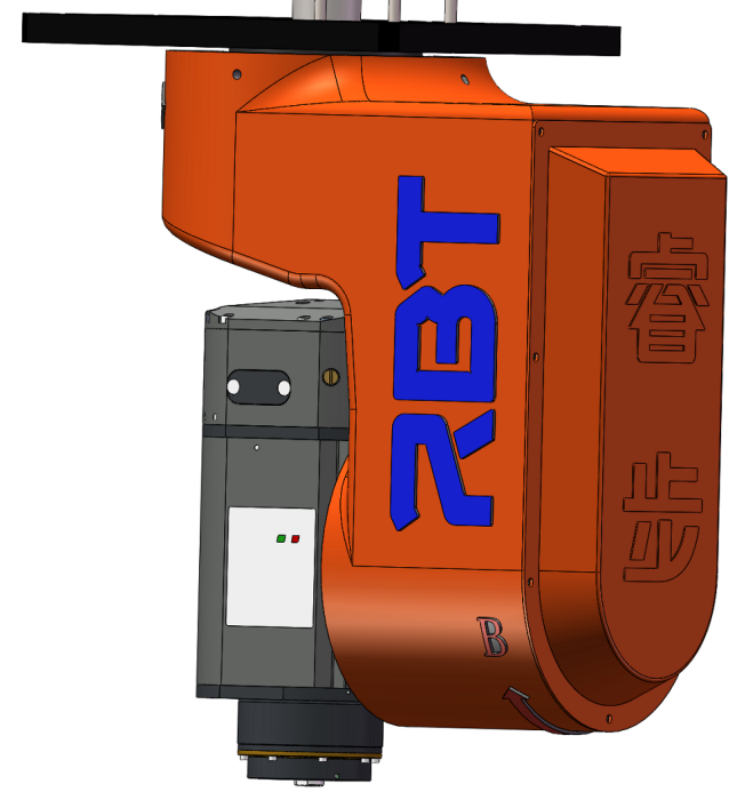

डबल स्विंग हेड का प्रौद्योगिकी पैरामीटर

	कार्य स्ट्रोक	अक्ष B±110°
		अक्ष C±540°
	स्थिति सटीकता	30 आर्कसेक
	बार-बार स्थिति निर्धारण सटीकता	15 आर्सेक
	सी、बी अक्ष घूर्णन गति	26आरपीएम
	स्पिंडल पैरामीटर	पावर：17KW
		शीतलन प्रकार: जल शीतलन
		घुमाने की गति: 24000RPM
		टूल हैंडल प्रकार：HSK63F

सीएनसी मशीनों में 3 एक्सिस, 4 एक्सिस, 5 एक्सिस अंतर

3 अक्ष:

3-अक्ष सीएनसी मशीनिंग में तीन रैखिक अक्ष अलग-अलग दिशाओं में चलते हैं: ऊपर और नीचे, आगे और पीछे, और बाएँ और दाएँ। यह कॉन्फ़िगरेशन मशीन को एक समय में केवल एक सतह को संसाधित करने की अनुमति देता है, जिससे यह सरल डिस्क भागों के लिए उपयुक्त हो जाता है। हालाँकि, यह सीमा तब स्पष्ट हो जाती है जब बहुआयामी मशीनिंग की आवश्यकता वाले घटकों से निपटते हैं, जैसे कि विभिन्न चेहरों पर छेद या खांचे वाले।

4 अक्ष:

4-अक्ष सीएनसी मशीनिंग एक अतिरिक्त घूर्णी अक्ष जोड़ती है, जो आमतौर पर 360° क्षैतिज घुमाव की अनुमति देती है। यह संवर्द्धन बॉक्स भागों की मशीनिंग के लिए विशेष रूप से उपयोगी है और मशीन को मिलिंग मशीन और खराद दोनों के रूप में कार्य करने में सक्षम बनाता है। बी-अक्ष का समावेश, जो वर्कपीस को घुमाने की अनुमति देता है, भागों के किनारों या सिलेंडर की घुमावदार सतहों में ड्रिलिंग के लिए फायदेमंद है। यह क्षमता न केवल मशीनिंग प्रक्रिया को तेज करती है बल्कि उच्च मशीनिंग सटीकता भी सुनिश्चित करती है।

5 अक्ष:

5-अक्ष सीएनसी मशीनिंग एक और घूर्णी अक्ष का परिचय देती है, जो ऊर्ध्वाधर सतह के 360° घूर्णन की अनुमति देती है। यह उन्नत कॉन्फ़िगरेशन एकल क्लैंपिंग के साथ व्यापक मशीनिंग की अनुमति देता है, इस प्रकार क्लैंपिंग लागत कम हो जाती है और उत्पाद खरोंच का जोखिम कम हो जाता है। 5-अक्ष सीएनसी मशीनिंग की बहुमुखी प्रतिभा और सटीकता जटिल सटीक भागों के निर्माण के लिए विशेष रूप से फायदेमंद है, जिसमें कंपोजिट और कार्बन फाइबर से बने हिस्से भी शामिल हैं। इसका उदाहरण मिश्रित मशीनिंग के लिए 5 अक्ष सीएनसी राउटर और कार्बन फाइबर मशीनिंग के लिए 5 अक्ष सीएनसी राउटर जैसे विशेष उपकरणों में दिया गया है।
