सीएनसी के पास कितने कुल्हाड़ी हो सकती है?

परिचय

सीएनसी मशीनें आज की विनिर्माण दुनिया में आवश्यक हैं, लेकिन सीएनसी के पास कितने कुल्हाड़ी हो सकती है? कुल्हाड़ियों की संख्या सटीक, जटिलता और गति को प्रभावित करती है।

इस पोस्ट में, हम बताएंगे कि सीएनसी कुल्हाड़ी मशीनिंग क्षमताओं को कैसे प्रभावित करती है। आप सीखेंगे कि कैसे अधिक कुल्हाड़ियों में सटीकता और लचीलापन में सुधार होता है, आपकी मदद करता है

अपनी आवश्यकताओं के लिए सही मशीन चुनें।

CNC कुल्हाड़ियों को समझना: वे क्या हैं?

CNC में एक अक्ष क्या है?

सीएनसी मशीनिंग में, एक अक्ष एक दिशा या रेखा को संदर्भित करता है जिसके साथ एक उपकरण या वर्कपीस चलता है। ये कुल्हाड़ी मशीन को सामग्री को सटीक रूप से हेरफेर करने की अनुमति देती हैं। एक मशीन जितनी अधिक कुल्हाड़ियों में होता है, उतने ही जटिल संचालन वह कर सकता है, जो जटिल डिजाइन बनाने के लिए अपने लचीलेपन और क्षमता को बढ़ाता है।

उदाहरण के लिए, 2-अक्ष मशीन में, टूल दो दिशाओं में चलता है, जबकि 5-एक्सिस मशीन एक साथ पांच अलग-अलग दिशाओं के साथ आगे बढ़ सकती है, जिससे इसे विस्तृत आकृतियों को शिल्प करने के लिए बहुत अधिक स्वतंत्रता मिलती है।

आमतौर पर उपयोग किए जाने वाले CNC अक्ष: X, Y, Z

जैसे -जैसे मशीनें अधिक उन्नत होती जाती हैं, अधिक से अधिक लचीलेपन और सटीकता के लिए अतिरिक्त कुल्हाड़ियों को जोड़ा जाता है। में आरबीटी इंटेलिजेंट उपकरण , हम उच्च गुणवत्ता वाले परिणामों को वितरित करने के लिए डिज़ाइन किए गए मल्टी-एक्सिस सीएनसी मशीनों में विशेषज्ञ हैं, चाहे वह एयरोस्पेस या ऑटोमोटिव अनुप्रयोगों के लिए हो।

एक CNC मशीन में कितने कुल्हाड़ियों के पास होता है?

विभिन्न CNC अक्ष विन्यास

सीएनसी मशीनें विभिन्न कॉन्फ़िगरेशन में आती हैं, प्रत्येक को विभिन्न स्तरों को जटिलता के लिए डिज़ाइन किया गया है। कुल्हाड़ियों की संख्या सीधे प्रभावित करती है कि मशीन कितनी लचीली और सटीक हो सकती है। चलो कुछ सामान्य CNC कॉन्फ़िगरेशन को तोड़ते हैं।

• 2-अक्ष सीएनसी मशीन
  एक 2-अक्ष सीएनसी मशीन उपकरण को दो दिशाओं में स्थानांतरित कर सकती है: बाएं से दाएं (एक्स-एक्सिस) और ऊपर और नीचे (वाई-एक्सिस)। यह सबसे सरल कॉन्फ़िगरेशन है, आमतौर पर बुनियादी कटौती और उत्कीर्णन के लिए उपयोग किया जाता है। हालांकि, अधिक जटिल भागों या गहरी कटौती से निपटने के दौरान इसकी सीमाएं स्पष्ट हो जाती हैं।

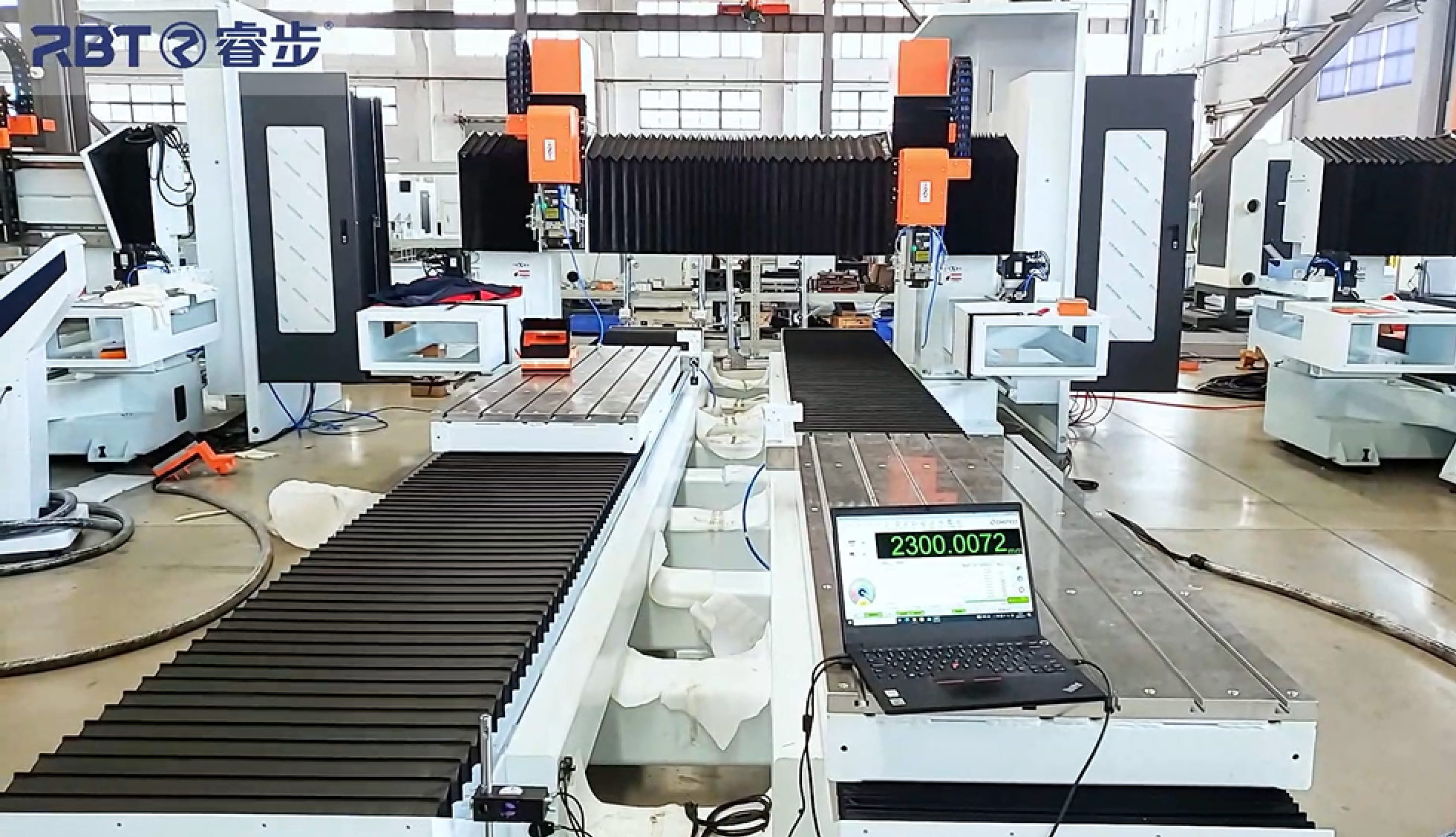

• 3-अक्ष सीएनसी मशीन
  3-अक्ष मशीन सबसे आम कॉन्फ़िगरेशन है। यह वाइट-राइट और फ्रंट-बैक आंदोलनों में ऊर्ध्वाधर आंदोलन (जेड-अक्ष) को जोड़ता है, अधिक जटिल आकृतियों के लिए अनुमति देता है। यह ड्रिलिंग, मिलिंग और इंटरमीडिएट पार्ट्स के लिए सरल कटिंग जैसे कार्यों के लिए एकदम सही है। यह अधिकांश अनुप्रयोगों के लिए अच्छी सटीकता प्रदान करता है लेकिन अधिक जटिल डिजाइनों के साथ संघर्ष कर सकता है।

• 4-अक्ष सीएनसी मशीन
  एक 4-अक्ष मशीन एक रोटेशन अक्ष (ए-एक्सिस) का परिचय देती है, जो वर्कपीस को घुमाने की क्षमता को जोड़ती है। यह विशेष रूप से मशीनिंग बेलनाकार भागों के लिए उपयोगी है, जैसे कि गियर या गोल आकृतियाँ। अतिरिक्त अक्ष सटीकता में सुधार करता है और सामग्री को पुन: पेश करने की आवश्यकता को कम करता है, जिससे यह कुछ प्रकार के अधिक जटिल मशीनिंग के लिए आदर्श बन जाता है।

• 5-अक्ष सीएनसी मशीन
  एक 5-अक्ष सीएनसी मशीन पांच अलग-अलग कुल्हाड़ियों के साथ एक साथ आंदोलन के लिए अनुमति देती है: एक्स, वाई, जेड, ए, और बी। यह कॉन्फ़िगरेशन उच्च परिशुद्धता और लचीलापन प्रदान करता है, जो टरबाइन ब्लेड और मेडिकल प्रत्यारोपण जैसे जटिल, मुक्त-रूप भाग बनाने के लिए आदर्श बनाता है। 5 अक्षों के साथ, मशीन एक बार में एक भाग के कई किनारों पर काम कर सकती है, सेटअप समय को कम कर सकती है और दक्षता बढ़ा सकती है।

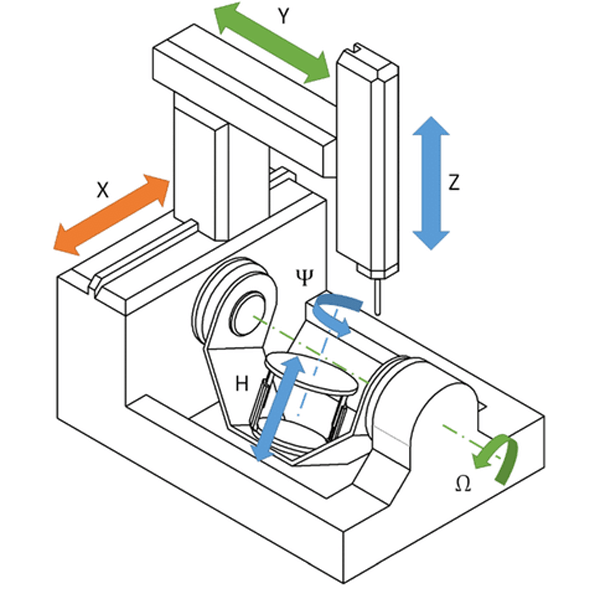

• 6-अक्ष सीएनसी मशीन
  6-अक्ष मशीन एक और घूर्णी अक्ष जोड़ती है, आमतौर पर सी, और भी अधिक जटिल आंदोलनों के लिए अनुमति देता है। यह उन भागों के लिए विशेष रूप से उपयोगी है जिन्हें एयरोस्पेस घटक जैसे अधिक जटिल ज्यामितीय की आवश्यकता होती है। जोड़े गए कुल्हाड़ियों को उच्च परिशुद्धता अनुप्रयोगों के लिए आदर्श बनाते हैं, जिससे माध्यमिक जुड़नार की आवश्यकता को कम किया जाता है।

• 7-अक्ष सीएनसी मशीन
  एक 7-अक्ष मशीन अगले स्तर तक सटीकता लेती है। यह और भी अधिक जटिल ज्यामिति के लिए अधिक आंदोलनों में सक्षम है। सातवें अक्ष का उपयोग अक्सर वर्कपीस हेरफेर के लिए किया जाता है, जो एयरोस्पेस और ऑटोमोटिव जैसे विशेष उद्योगों में लचीलापन प्रदान करता है। इस कई कुल्हाड़ियों के साथ, मशीन सबसे जटिल डिजाइनों को संभाल सकती है।

• 9-अक्ष और 12-अक्ष सीएनसी मशीनें
  ये अत्यधिक उन्नत मशीनें कई घूर्णी अक्षों को जोड़ती हैं, जिससे उन्हें एक साथ कई दिशाओं में स्थानांतरित करने की क्षमता मिलती है। यह बेजोड़ लचीलेपन और सटीकता में परिणाम करता है। 9-अक्ष और 12-अक्ष सीएनसी मशीनों का उपयोग बेहद जटिल भागों, जैसे चिकित्सा उपकरणों और उच्च-प्रदर्शन एयरोस्पेस घटकों के निर्माण के लिए किया जाता है।

यहाँ CNC मशीन कुल्हाड़ियों की प्रगति पर एक त्वरित नज़र है:

आरबीटी इंटेलिजेंट उपकरणों में , हम मल्टी-एक्सिस मॉडल सहित उन्नत सीएनसी मशीनों की पेशकश करते हैं, जो एयरोस्पेस और ऑटोमोटिव जैसे उद्योगों के लिए सटीक, गति और लचीलापन प्रदान करने के लिए डिज़ाइन किए गए हैं।

CNC मशीन को कितने कुल्हाड़ियों की आवश्यकता होती है?

कुल्हाड़ियों की संख्या क्या प्रभावित करती है?

• परिशुद्धता :
  अधिक कुल्हाड़ियों सीएनसी मशीन को विभिन्न कोणों से अधिक सटीक कटौती करने की अनुमति देते हैं। 3 अक्षों के साथ, मशीन बुनियादी विमानों के साथ जा सकती है, लेकिन 5 या अधिक अक्षों के साथ, यह बहुत अधिक सटीकता के साथ जटिल विवरण और यौगिक कटौती को संभाल सकता है। आंदोलन की अतिरिक्त स्वतंत्रता मशीनिंग प्रक्रिया के दौरान त्रुटियों को कम करने में मदद करती है।

• भागों की जटिलता :
  जटिल भागों को डिजाइन करते समय, जैसे कि टरबाइन ब्लेड या कस्टम मेडिकल प्रत्यारोपण, अधिक कुल्हाड़ियों आवश्यक हैं। 5 या अधिक कुल्हाड़ियों वाली मशीनें एक साथ भाग के कई पक्षों को काट सकती हैं, जिससे वर्कपीस को बदलने की आवश्यकता को समाप्त किया जा सकता है। यह जटिल ज्यामितीय और कोणों के साथ भागों के लिए महत्वपूर्ण है।

• समय दक्षता :
  अधिक कुल्हाड़ियों मशीन को एक बार में कई कार्यों को पूरा करने की अनुमति देकर मशीनिंग समय को कम कर सकता है। सामग्री को कई बार रिपोजिशन करने के बजाय, मशीन विभिन्न कोणों से भाग को पहुंचा सकती है, जो उत्पादन को गति देती है। उदाहरण के लिए, 5-अक्ष मशीन, एक ही सेटअप में अधिक जटिल कटौती को संभालकर 3-अक्ष मशीन की तुलना में समग्र मशीनिंग समय को कम कर सकती है।

अपनी परियोजना के लिए कुल्हाड़ियों की सही संख्या का निर्धारण

• सरल कार्य :
  ड्रिलिंग या मिलिंग फ्लैट सतहों जैसे बुनियादी कार्यों के लिए, एक 2 या 3-अक्ष सीएनसी मशीन पर्याप्त है। ये मशीनें सरल भागों जैसे कोष्ठक, वाशर और अन्य घटकों के लिए आदर्श हैं, जिनमें सीधे ज्यामितीय हैं।

• जटिल भाग :
  जटिल डिजाइनों या भागों के लिए जिन्हें कई सतहों पर काटने की आवश्यकता होती है, 5-अक्ष या अधिक उन्नत मशीन आवश्यक है। एयरोस्पेस, ऑटोमोटिव और मेडिकल इंडस्ट्रीज अक्सर सटीक, जटिल आकृतियों को बनाने के लिए 5-अक्ष सीएनसी मशीनों पर भरोसा करते हैं। ये मशीनें भाग को रिपोजिशन करने की आवश्यकता के बिना विस्तृत कटौती को संभालती हैं।

• लागत विचार :
  जबकि अधिक कुल्हाड़ियों बेहतर परिशुद्धता और गति प्रदान करते हैं, वे अधिक कीमत पर आते हैं। एक 2-अक्ष मशीन 5-अक्ष मशीन की तुलना में बहुत अधिक सस्ती है, लेकिन यह कई जटिल कार्यों को संभाल नहीं सकता है। सही मशीन का चयन करते समय, अपने भागों, अपने बजट और वांछित परिशुद्धता की जटिलता पर विचार करें। यह लागत और अपनी परियोजना के लिए आवश्यक क्षमताओं को संतुलित करने के लिए महत्वपूर्ण है।

यहां सबसे आम सीएनसी मशीन प्रकारों की त्वरित तुलना है:

विभिन्न CNC अक्ष मशीनों के सामान्य अनुप्रयोग

2-अक्ष सीएनसी अनुप्रयोग

2-अक्ष सीएनसी मशीनें सरल कार्यों के लिए एकदम सही हैं। वे फ्लैट ऑब्जेक्ट, बेसिक कट्स और उत्कीर्णन करने के लिए उपयोग किए जाते हैं। साइन-मेकिंग और सजावटी भागों जैसे उद्योग अक्सर उनका उपयोग करते हैं। वे फ्लैट, प्रिज्मीय आकृतियों जैसे कि कोष्ठक, वाशर, या सरल आवासों के उत्पादन के लिए भी आदर्श हैं।

3-अक्ष सीएनसी अनुप्रयोग

3-अक्ष सीएनसी मशीन कई उद्योगों में एक वर्कहॉर्स है। यह आमतौर पर मिलिंग, ड्रिलिंग और साधारण भागों को काटने के लिए उपयोग किया जाता है। इन मशीनों को व्यापक रूप से मोटर वाहन और विनिर्माण उद्योगों में नियोजित किया जाता है, जहां वे गियर, फ्रेम और छोटे यांत्रिक भागों जैसे घटक बनाते हैं। तीन अक्षों के साथ स्थानांतरित करने की उनकी क्षमता उन्हें मध्यम जटिलता कार्यों के लिए एकदम सही बनाती है।

4-अक्ष सीएनसी अनुप्रयोग

4-अक्ष सीएनसी मशीनें एक बेलनाकार आकार के साथ रोटेशन की आवश्यकता वाले कार्यों में उत्कृष्टता प्राप्त करती हैं। वे बेलनाकार भागों में छेद, खांचे या स्लॉट काटने के लिए उपयोग किए जाते हैं। एयरोस्पेस और ऑटोमोटिव जैसे उद्योग उन्हें शाफ्ट, कैम और जटिल रोटरी घटकों जैसे भागों का उत्पादन करने के लिए उपयोग करते हैं। जोड़ा घूर्णी आंदोलन इन कार्यों में सटीकता और दक्षता बढ़ाता है।

5-अक्ष सीएनसी अनुप्रयोग

उच्च परिशुद्धता और जटिल भागों की आवश्यकता वाले उद्योगों में 5-अक्ष सीएनसी मशीन आवश्यक है। इसका उपयोग चिकित्सा घटकों, एयरोस्पेस भागों और जटिल इंजीनियरिंग डिजाइन बनाने के लिए किया जाता है। उदाहरण के लिए, इसका उपयोग अक्सर टरबाइन ब्लेड, कस्टम प्रोस्थेटिक्स या एयरोस्पेस घटकों के निर्माण के लिए किया जाता है, जहां बहु-दिशात्मक कटौती की आवश्यकता होती है। कई कोणों से भाग को देखने की क्षमता सेटअप समय को कम करती है और सटीकता को बढ़ाती है।

6-अक्ष और परे

6-अक्ष और अधिक उन्नत सीएनसी मशीनों का उपयोग एयरोस्पेस, ऑटोमोटिव और सैन्य उद्योगों में अल्ट्रा-सटीक अनुप्रयोगों के लिए किया जाता है। ये मशीनें टरबाइन ब्लेड, विमान घटकों या मिसाइल भागों जैसे जटिल डिजाइनों का उत्पादन करने में सक्षम हैं, जहां उच्च सटीकता आवश्यक है। उनकी बढ़ी हुई आंदोलन क्षमताओं के साथ, ये मशीनें कई सेटअप के बिना अत्यधिक जटिल भाग बना सकती हैं, उत्पादन की गति और भाग की सटीकता में सुधार कर सकती हैं।

यहाँ CNC मशीन प्रकारों द्वारा अनुप्रयोगों का एक त्वरित ब्रेकडाउन है:

अपनी आवश्यकताओं के लिए सही CNC मशीन कैसे चुनें?

CNC मशीन चुनते समय विचार करने के लिए कारक

• भाग जटिलता :
  आपके द्वारा उत्पादित भाग की जटिलता सीएनसी मशीन की पसंद का मार्गदर्शन करना चाहिए। कोष्ठक या वाशर जैसे सरल भागों के लिए, 2-अक्ष या 3-अक्ष मशीन पर्याप्त है। लेकिन टरबाइन ब्लेड या एयरोस्पेस घटकों जैसे अधिक जटिल भागों के लिए, 5-अक्ष या उच्चतर मशीन की आवश्यकता होती है। अधिक कुल्हाड़ियों ने सेटअप समय को कम करते हुए, सटीक और दक्षता के अधिक कोणों के लिए अनुमति दी।

• सामग्री प्रकार :
  विभिन्न सामग्रियों को विभिन्न प्रकार की मशीनों की आवश्यकता होती है। प्लास्टिक और एल्यूमीनियम जैसी नरम सामग्री को आसानी से 3-अक्ष सीएनसी मशीनों द्वारा संभाला जा सकता है, जबकि स्टील जैसी कठिन सामग्रियों को सटीक सुनिश्चित करने और पहनने से बचने के लिए अधिक कुल्हाड़ियों के साथ मशीनों की आवश्यकता हो सकती है। समग्र सामग्री के लिए, उच्च लचीलेपन के साथ अधिक उन्नत मशीनें अद्वितीय कटिंग आवश्यकताओं को संभालने के लिए आवश्यक हो सकती हैं।

• बजट और लागत-लाभ विश्लेषण :
  एक सीएनसी मशीन की लागत कुल्हाड़ियों की संख्या के साथ बढ़ जाती है। जबकि एक 2-अक्ष या 3-अक्ष मशीन अधिक सस्ती है, यह जटिल या जटिल कार्यों के लिए उपयुक्त नहीं हो सकता है। निर्णय लेते समय निवेश पर दीर्घकालिक रिटर्न पर विचार करें। यदि आपके व्यवसाय को सटीक और उच्च जटिलता की आवश्यकता होती है, तो 5-अक्ष मशीन में निवेश करना उच्च अग्रिम लागत के बावजूद सार्थक हो सकता है। हमेशा अपेक्षित दक्षता और गुणवत्ता के खिलाफ अपने बजट को संतुलित करें।

सीएनसी मशीनों और उनकी कुल्हाड़ियों में भविष्य के रुझान क्या हैं?

• CNC मशीनिंग CNC मशीनों में तकनीकी प्रगति
  उभरती प्रौद्योगिकियों के साथ विकसित होती रहती है। आर्टिफिशियल इंटेलिजेंस (एआई) और ऑटोमेशन प्रमुख खिलाड़ी बन रहे हैं, टूल पथ का अनुकूलन कर रहे हैं और मानवीय त्रुटि को कम कर रहे हैं। ये प्रगति तेजी से उत्पादन गति, अधिक सटीकता और बेहतर लचीलेपन का वादा करती हैं। अतिरिक्त कुल्हाड़ियों के एकीकरण से सीएनसी मशीनों की क्षमताओं को और बढ़ाने की उम्मीद है।

• हाइब्रिड मशीनों का उदय
  हाइब्रिड मशीनें, जो पारंपरिक सीएनसी मशीनिंग के साथ 3 डी प्रिंटिंग को जोड़ती हैं, लोकप्रियता हासिल कर रही हैं। ये मशीनें बढ़ी हुई लचीलेपन की पेशकश करती हैं, जिससे निर्माताओं को भागों को प्रिंट करने की अनुमति मिलती है और फिर उन्हें सटीक मशीनिंग के साथ समाप्त किया जाता है। यह संयोजन उच्च सटीकता बनाए रखते हुए और उत्पादन समय को कम करते हुए अधिक जटिल भागों को बनाने में मदद करता है।

निष्कर्ष

सीएनसी मशीन में कुल्हाड़ियों की संख्या को समझना सटीक और उत्पादन दक्षता के लिए आवश्यक है। अधिक कुल्हाड़ियों से अधिक लचीलेपन और सटीकता के लिए अनुमति देता है, विशेष रूप से जटिल डिजाइनों के लिए।

CNC मशीन चुनते समय, भाग जटिलता, सामग्री प्रकार और अपने बजट पर विचार करें। जटिल परियोजनाओं के लिए, एक बहु-अक्ष मशीन में निवेश करना अक्सर सार्थक होता है। में आरबीटी इंटेलिजेंट उपकरणों , हम विभिन्न उद्योग की जरूरतों के लिए डिज़ाइन की गई सीएनसी मशीनों की एक श्रृंखला प्रदान करते हैं, जो उच्च गुणवत्ता वाले परिणाम और बेहतर दक्षता सुनिश्चित करते हैं।

उपवास

प्रश्न: 3-अक्ष और 5-अक्ष सीएनसी मशीन के बीच मुख्य अंतर क्या हैं?

A: एक 3-अक्ष CNC मशीन तीन दिशाओं (x, y, z) में चलती है, जबकि 5-अक्ष मशीन घूर्णी आंदोलन (A और B कुल्हाड़ी) जोड़ती है। 5-अक्ष मशीन अधिक जटिल कटौती के लिए अनुमति देती है, सेटअप समय को कम करती है और सटीकता बढ़ जाती है।

प्रश्न: अगर मुझे अपनी परियोजना के लिए 4-अक्ष या 5-अक्ष सीएनसी मशीन की आवश्यकता है तो मैं कैसे निर्धारित करूं?

A: यदि आपकी परियोजना में बेलनाकार भागों या सरल घुमाव शामिल हैं, तो 4-अक्ष मशीन पर्याप्त हो सकती है। अधिक जटिल ज्यामितीय या कई कोणों के लिए, 5-अक्ष मशीन की आवश्यकता होती है।

प्रश्न: क्या एक 2-अक्ष सीएनसी मशीन जटिल डिजाइनों को संभाल सकती है?

A: नहीं, एक 2-अक्ष CNC मशीन सरल कटौती और सपाट भागों के लिए आदर्श है, लेकिन जटिल डिजाइनों के लिए आवश्यक लचीलेपन का अभाव है।

प्रश्न: 5-अक्ष या 7-अक्ष सीएनसी मशीनों का उपयोग करने से कौन से उद्योग सबसे अधिक लाभान्वित होते हैं?

ए: एयरोस्पेस, ऑटोमोटिव और मेडिकल उद्योगों को 5-अक्ष और 7-अक्ष मशीनों से लाभ होता है, क्योंकि उन्हें जटिल, जटिल भागों के लिए उच्च परिशुद्धता की आवश्यकता होती है।

प्रश्न: क्या मैं अपने सॉफ़्टवेयर या टूल को बदले बिना 3-अक्ष से 5-अक्ष मशीन पर स्विच कर सकता हूं?

A: 5-अक्ष मशीन पर स्विच करने से नए सॉफ़्टवेयर कॉन्फ़िगरेशन और टूल की आवश्यकता हो सकती है, क्योंकि अतिरिक्त कुल्हाड़ियों में अधिक जटिल प्रोग्रामिंग और सेटअप शामिल होते हैं।
