सीएनसी राउटर मशीन एक उन्नत उपकरण है जिसका उपयोग लकड़ी, प्लास्टिक और कंपोजिट जैसी सामग्रियों को स्वचालित रूप से काटने, उत्कीर्णन और आकार देने के लिए किया जाता है। 'सीएनसी' का मतलब कंप्यूटर न्यूमेरिकल कंट्रोल है, जिसका अर्थ है कि मशीन पूर्व-प्रोग्राम किए गए कंप्यूटर सॉफ़्टवेयर के आधार पर काम करती है, जिसके परिणामस्वरूप सटीक और सटीक संचालन होता है।
पारंपरिक मैनुअल राउटर के विपरीत, जिन्हें संचालन के लिए मानवीय हस्तक्षेप की आवश्यकता होती है, एक सीएनसी राउटर सीएडी (कंप्यूटर-एडेड डिजाइन) और सीएएम (कंप्यूटर-एडेड मैन्युफैक्चरिंग) सॉफ्टवेयर के माध्यम से दिए गए निर्देशों का पालन करता है। यह स्वचालन विनिर्माण प्रक्रियाओं में उच्च दक्षता, सटीकता और लगातार आउटपुट सुनिश्चित करता है।
सीएनसी राउटर का संचालन कंप्यूटर पर डिजिटल डिज़ाइन के निर्माण से शुरू होता है। फिर इस डिज़ाइन को सॉफ़्टवेयर का उपयोग करके मशीन निर्देशों में अनुवादित किया जाता है। सीएनसी राउटर मशीन विशिष्ट अक्षों के साथ अपने आंदोलनों को नियंत्रित करके, सामग्री पर आवश्यक कटौती करने के लिए काटने के उपकरण का मार्गदर्शन करके इन निर्देशों को निष्पादित करती है।
सीएनसी राउटर के पीछे मुख्य सिद्धांत स्वचालन है: एक बार डिज़ाइन और निर्देश सिस्टम में इनपुट हो जाने के बाद, मशीन स्वायत्त रूप से काम करती है, प्रत्यक्ष मानव भागीदारी के बिना सटीक कटौती या उत्कीर्णन निष्पादित करती है।
सीएनसी राउटर कैसे काम करता है, इसमें शामिल चरणों को निम्नानुसार विभाजित किया जा सकता है:
डिज़ाइन निर्माण :
CAD सॉफ़्टवेयर का उपयोग करके एक डिजिटल डिज़ाइन बनाया जाता है। यह डिज़ाइन उन आकृतियों, आयामों और जटिल विवरणों की रूपरेखा तैयार करता है जिन्हें सामग्री में काटने या उकेरने की आवश्यकता होती है।
प्रोग्रामिंग :
डिज़ाइन को फिर CAM सॉफ़्टवेयर का उपयोग करके G-कोड में परिवर्तित किया जाता है। जी-कोड एक प्रोग्रामिंग भाषा है जो राउटर की गति, दिशा और कट के प्रकार सहित गति को नियंत्रित करती है।
मशीन सेटअप :
सामग्री को सीएनसी राउटर के वर्कटेबल पर सुरक्षित रूप से रखा गया है। सामग्री और वांछित संचालन (जैसे, मिलिंग, उत्कीर्णन, या नक्काशी) के आधार पर सही काटने के उपकरण का चयन किया जाता है।
निष्पादन :
एक बार सब कुछ सेट हो जाने के बाद, सीएनसी राउटर मशीन जी-कोड निर्देशों का पालन करना शुरू कर देती है, सामग्री पर कटौती या उत्कीर्णन करने के लिए निर्दिष्ट अक्षों (एक्स, वाई, जेड और कभी-कभी अतिरिक्त घूर्णी अक्ष) के साथ चलती है।
पोस्ट-प्रोसेसिंग :
कटिंग पूरी होने के बाद, तैयार उत्पाद को राउटर से हटा दिया जाता है, और कोई भी आवश्यक पोस्ट-प्रोसेसिंग, जैसे सफाई या फिनिशिंग, की जाती है।
एक सीएनसी राउटर मशीन में विभिन्न घटक होते हैं जो सटीक और सटीक संचालन सुनिश्चित करने के लिए एक साथ काम करते हैं। यहां आवश्यक भागों का विवरण दिया गया है:
नियंत्रक सीएनसी राउटर मशीन का मस्तिष्क है। यह सीएडी/सीएएम सॉफ्टवेयर द्वारा उत्पन्न जी-कोड प्राप्त करता है और इसे यांत्रिक गतिविधियों में परिवर्तित करता है। नियंत्रक यह सुनिश्चित करता है कि राउटर मशीन को विशिष्ट अक्षों के साथ घुमाते हुए डिज़ाइन का सटीक रूप से पालन करता है।
धुरी काटने के उपकरण को पकड़ती और चलाती है। यह सामग्री में सटीक कटौती करने के लिए उच्च गति से घूमता है। आवश्यक काटने की गहराई और गुणवत्ता प्राप्त करने के लिए स्पिंडल की गति और गति को नियंत्रित किया जाता है।
काटने के उपकरण वे हिस्से हैं जो भौतिक रूप से सामग्री के साथ संपर्क करते हैं। ये उपकरण काटी जाने वाली सामग्री के प्रकार और निष्पादित किए जा रहे डिज़ाइन के आधार पर भिन्न हो सकते हैं। सामान्य काटने के उपकरणों में एंड मिल्स, उत्कीर्णन बिट्स और ड्रिल शामिल हैं।
राउटर के संचालन के दौरान वर्कटेबल सामग्री को सुरक्षित रूप से रखती है। कुछ मॉडलों में, सामग्री को सही काटने वाले क्षेत्र में रखने के लिए तालिका एक्स और वाई अक्षों के साथ घूम सकती है। काटने की प्रक्रिया के दौरान सामग्री को जगह पर रखने के लिए तालिका में वैक्यूम सिस्टम या क्लैंप भी शामिल हो सकते हैं।
मोटर्स और एक्चुएटर्स सीएनसी राउटर की अक्षों (एक्स, वाई, जेड, और किसी भी अतिरिक्त घूर्णी अक्ष) को निर्दिष्ट पथों के साथ सटीक रूप से स्थानांतरित करने के लिए जिम्मेदार हैं। ये गतिविधियां सुनिश्चित करती हैं कि काटने का उपकरण ऑपरेटर द्वारा निर्दिष्ट सटीक डिज़ाइन का पालन करता है।
एक बुनियादी सीएनसी राउटर मशीन में, गति तीन अक्षों के साथ होती है:
एक्स-अक्ष (क्षैतिज) : यह राउटर हेड को बाएं से दाएं घुमाता है।
Y-अक्ष (क्षैतिज) : यह राउटर हेड को आगे से पीछे की ओर ले जाता है।
Z-अक्ष (ऊर्ध्वाधर) : यह काटने की गहराई को नियंत्रित करने के लिए राउटर हेड को ऊपर और नीचे ले जाता है।
ये तीन अक्ष राउटर को मानक कटिंग, उत्कीर्णन और आकार देने के कार्यों को सटीकता के साथ करने में सक्षम बनाते हैं।
4-अक्ष सीएनसी राउटर एक अतिरिक्त घूर्णी अक्ष जोड़ता है, जिससे राउटर अधिक जटिल और सटीक कटौती के लिए सामग्री को अपनी धुरी पर घुमा सकता है, खासकर बेलनाकार या घुमावदार सतहों पर।

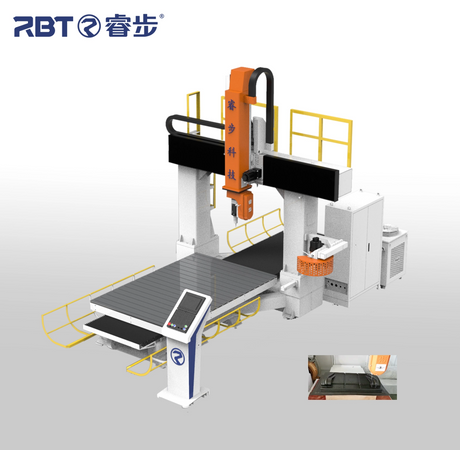

5-अक्ष सीएनसी राउटर मशीन उन्नत क्षमताओं की पेशकश करते हुए घूर्णी और अनुवादात्मक दोनों प्रकार की गतिविधियों की अनुमति देती है। यह पांच अलग-अलग अक्षों के साथ काट सकता है, जिससे उच्च परिशुद्धता के साथ अधिक जटिल आकार और डिज़ाइन बनाने की क्षमता मिलती है। इस प्रकार के राउटर का उपयोग आमतौर पर एयरोस्पेस और ऑटोमोटिव उद्योगों में किया जाता है।
सीएनसी राउटर के कटिंग पथ का निर्माण सीएडी सॉफ्टवेयर से शुरू होता है। डिज़ाइनर भाग या डिज़ाइन का विस्तृत मॉडल बनाने के लिए CAD सॉफ़्टवेयर का उपयोग करता है। एक बार डिज़ाइन को अंतिम रूप देने के बाद, इसे CAM सॉफ़्टवेयर में निर्यात किया जाता है, जो CNC राउटर को संचालित करने के लिए आवश्यक G-कोड उत्पन्न करता है।
CAD सॉफ़्टवेयर : डिजिटल डिज़ाइन या मॉडल बनाने के लिए ऑटोकैड या सॉलिडवर्क्स जैसे सॉफ़्टवेयर का उपयोग किया जाता है।
सीएएम सॉफ्टवेयर : वीकार्वे या फ्यूजन 360 जैसे प्रोग्राम सीएडी डिजाइन को मशीन निर्देशों (जी-कोड) में परिवर्तित करते हैं जो सीएनसी राउटर का मार्गदर्शन करते हैं।
जी-कोड निर्देशों का एक सेट है जो सीएनसी राउटर को निर्देशित करता है कि कैसे चलना है, गति की गति, उपयोग करने के लिए उपकरण और अनुसरण करने के लिए विशिष्ट कटिंग पथ। जी-कोड सीएनसी नियंत्रक को भेजा जाता है, जो इसे यांत्रिक गतिविधियों में अनुवादित करता है। नियंत्रक यह सुनिश्चित करता है कि मशीन उच्च स्तर की सटीकता और स्थिरता सुनिश्चित करते हुए जी-कोड द्वारा परिभाषित सटीक पथ का अनुसरण करती है।
सीएनसी राउटर अविश्वसनीय परिशुद्धता के साथ काटने और उत्कीर्णन करने में सक्षम हैं, विवरण का एक स्तर प्रदान करते हैं जो मैन्युअल तरीकों से अक्सर असंभव होता है। जी-कोड का उपयोग यह सुनिश्चित करता है कि प्रत्येक कट बिल्कुल डिज़ाइन के अनुसार निष्पादित किया गया है।
सीएनसी राउटर ब्रेक या पर्यवेक्षण की आवश्यकता के बिना लगातार काम कर सकते हैं। एक बार जब मशीन सेट हो जाती है और प्रोग्राम हो जाती है, तो यह तेजी से और लगातार भागों या उत्पादों का उत्पादन कर सकती है, जिससे समग्र उत्पादन क्षमता बढ़ जाती है।

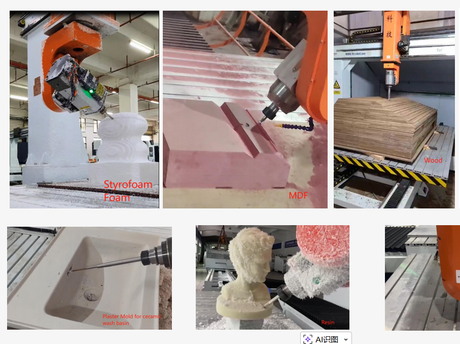

सीएनसी राउटर लकड़ी, प्लास्टिक और कंपोजिट सहित सामग्रियों की एक विस्तृत श्रृंखला को संभाल सकते हैं। यह बहुमुखी प्रतिभा उन्हें फर्नीचर बनाने से लेकर एयरोस्पेस पार्ट उत्पादन तक विभिन्न उद्योगों के लिए उपयुक्त बनाती है।
काटने की प्रक्रिया को स्वचालित करने की क्षमता यह सुनिश्चित करती है कि उत्पादित प्रत्येक भाग समान है, जो सीएनसी राउटर को उच्च मात्रा में उत्पादन के लिए एकदम सही बनाता है। यह स्थिरता मानवीय त्रुटि और भौतिक बर्बादी को कम करती है।
सीएनसी राउटर सामग्री की कटाई, उत्कीर्णन और आकार देने को स्वचालित करने के लिए कंप्यूटर सॉफ्टवेयर, मशीन घटकों और सटीक आंदोलनों की एक एकीकृत प्रक्रिया के माध्यम से काम करते हैं। मशीन डिजिटल निर्देशों द्वारा निर्देशित होती है, जो उच्च परिशुद्धता और दक्षता सुनिश्चित करती है। चाहे लकड़ी के काम के लिए, या प्लास्टिक निर्माण के लिए, सीएनसी राउटर आधुनिक विनिर्माण में अपरिहार्य उपकरण बन गए हैं, जो असाधारण बहुमुखी प्रतिभा और विश्वसनीयता प्रदान करते हैं।
फ़ुज़ियान आरबीटी इंटेलिजेंट इक्विपमेंट कं, लिमिटेड में , हम उच्च गुणवत्ता वाली सीएनसी राउटर मशीनें प्रदान करने में विशेषज्ञ हैं जो सटीकता, दक्षता और दीर्घायु के लिए बनाई गई हैं। 24 वर्षों से अधिक की विशेषज्ञता के साथ, हम अपने ग्राहकों की अनूठी जरूरतों को पूरा करने के लिए डिज़ाइन किए गए अनुकूलित सीएनसी समाधान प्रदान करते हैं, जो वैश्विक बिक्री-पश्चात सेवा और रखरखाव द्वारा समर्थित है।
1. सीएनसी राउटर मशीन कैसे काम करती है?
एक सीएनसी राउटर मशीन सीएडी/सीएएम सॉफ्टवेयर के निर्देशों का पालन करके काम करती है। इन निर्देशों को जी-कोड में परिवर्तित किया जाता है, जो सामग्री को सटीक रूप से काटने या उकेरने के लिए कई अक्षों के साथ मशीन की गति को नियंत्रित करता है।
2. सीएनसी राउटर किन सामग्रियों को काट सकता है?
सीएनसी राउटर लकड़ी, प्लास्टिक, ऐक्रेलिक और कंपोजिट सहित कई प्रकार की सामग्रियों को काट सकते हैं।
3. 3-अक्ष, 4-अक्ष और 5-अक्ष सीएनसी राउटर के बीच क्या अंतर है?
एक 3-अक्ष सीएनसी राउटर तीन रैखिक अक्षों (एक्स, वाई, जेड) के साथ संचालित होता है, जबकि 4-अक्ष राउटर में एक अतिरिक्त घूर्णी अक्ष (ए) शामिल होता है। एक 5-अक्ष सीएनसी राउटर पांच अक्षों के साथ घूम सकता है, जिससे जटिल कटिंग और उत्कीर्णन कार्यों की अनुमति मिलती है।
4. कौन से उद्योग सीएनसी राउटर का उपयोग करते हैं?
सीएनसी राउटर का उपयोग विभिन्न प्रकार के उद्योगों में किया जाता है, जिसमें वुडवर्किंग, प्लास्टिक, साइन मेकिंग और एयरोस्पेस पार्ट उत्पादन शामिल हैं।
5. मैं सीएनसी राउटर मशीन का रखरखाव कैसे करूँ?
नियमित रखरखाव में चलने वाले हिस्सों को चिकनाई देना, मशीन की सफाई करना, काटने के उपकरण का निरीक्षण करना और इष्टतम प्रदर्शन सुनिश्चित करने के लिए सॉफ़्टवेयर को अपडेट करना शामिल है।
