RB-F5-1212-Z06
RBT
उत्पादन विवरण
मशीन वीडियो
उत्पादन सुविधाएँ
सिस्टम SYNEC पांच-अक्ष इंकज CNC सिस्टम को अपनाता है, जो वर्कपीस इनोन प्रक्रिया की पूरी जटिल सतह के उत्पादन और प्रसंस्करण को पूरा कर सकता है; एकल वर्कटेबल और सुरक्षात्मक कमरे की संरचना उत्पादन के दौरान सुरक्षा सुरक्षा और मलबे की रोकथाम को पूरा करती है; फर्श नाली धूल संग्रह बाहरी प्रसंस्करण मलबे को इकट्ठा करने के लिए उच्च-प्रदर्शन धूल कलेक्टर के साथ devicecoporates:
एकल वर्कटेबल और सुरक्षात्मक कमरे की संरचना उत्पादन के दौरान सुरक्षा सुरक्षा और मलबे की रोकथाम को पूरा करती है; फर्श नाली धूल संग्रह बाहरी प्रसंस्करण मलबे को इकट्ठा करने के लिए उच्च-प्रदर्शन धूल कलेक्टर के साथ devicecoporates:
काम को क्लैंप करना आसान है और किसी विशेष स्थिरता की आवश्यकता नहीं है;
सी, बी-एक्सिस रोटरी प्रोसेसिंग प्रोसेसिंग डेड एंगल ऑफ कॉमप्लेक्स वर्कपीस को कम कर सकता है:
उच्च प्रसंस्करण सटीक, कुशल और सटीक स्थिति;

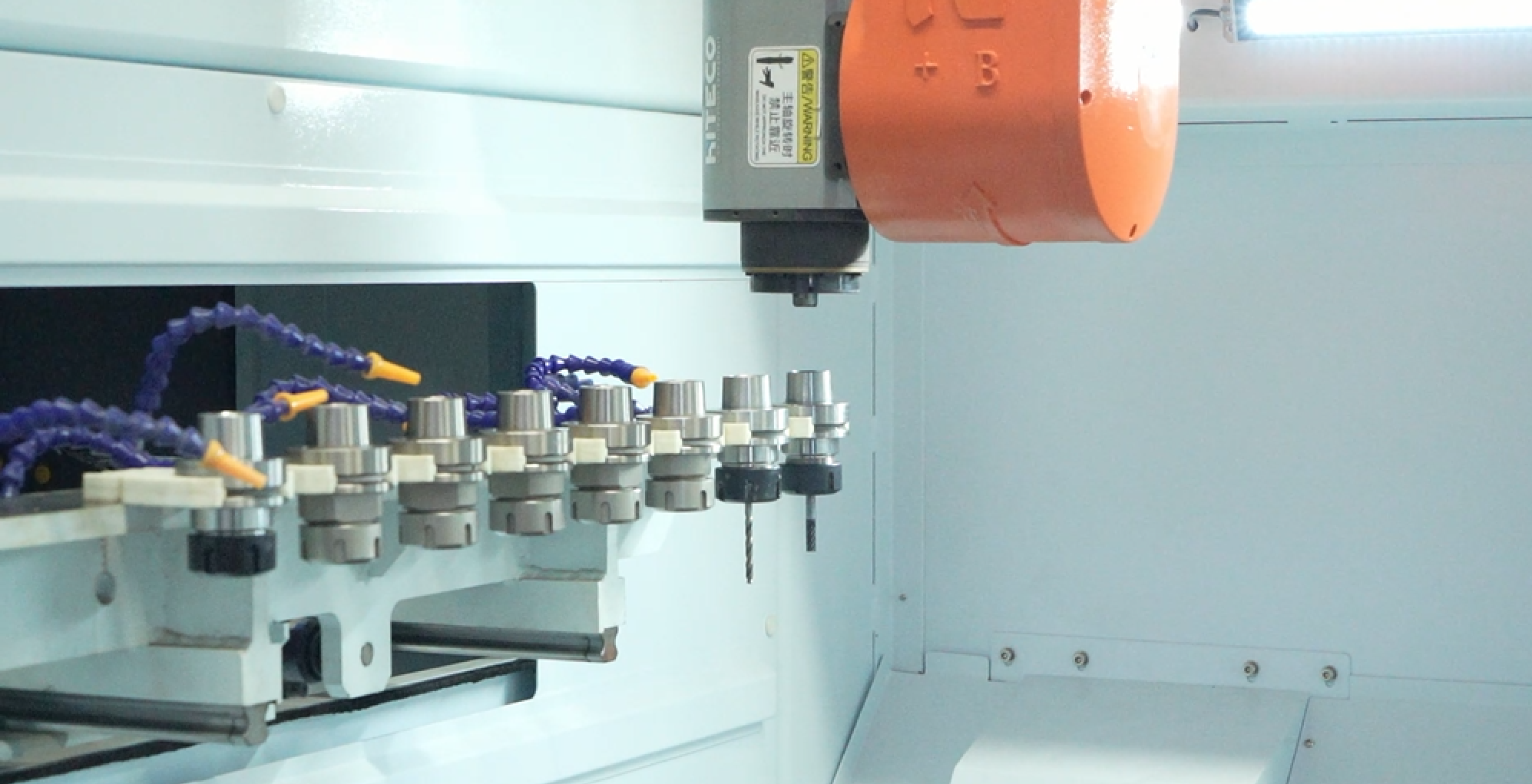

उपकरण बिजली, गति और सटीकता को जोड़ती है, और कई कार्यों जैसे कि धूल कोलेक्शन, ऑटोमैटिक टूल चेंज और आरटीसीपी 7 से सुसज्जित किया जा सकता है। उपकरण का वास्तविक कॉन्फ़िगरेशन तकनीकी डेटा के अधीन है। मशीन यात्रा को ग्राहकों की जरूरतों के अनुसार अनुकूलित किया जा सकता है।
उत्पाद पैरामीटर
सामग्री | पैरामीटर | सामग्री | पैरामीटर |

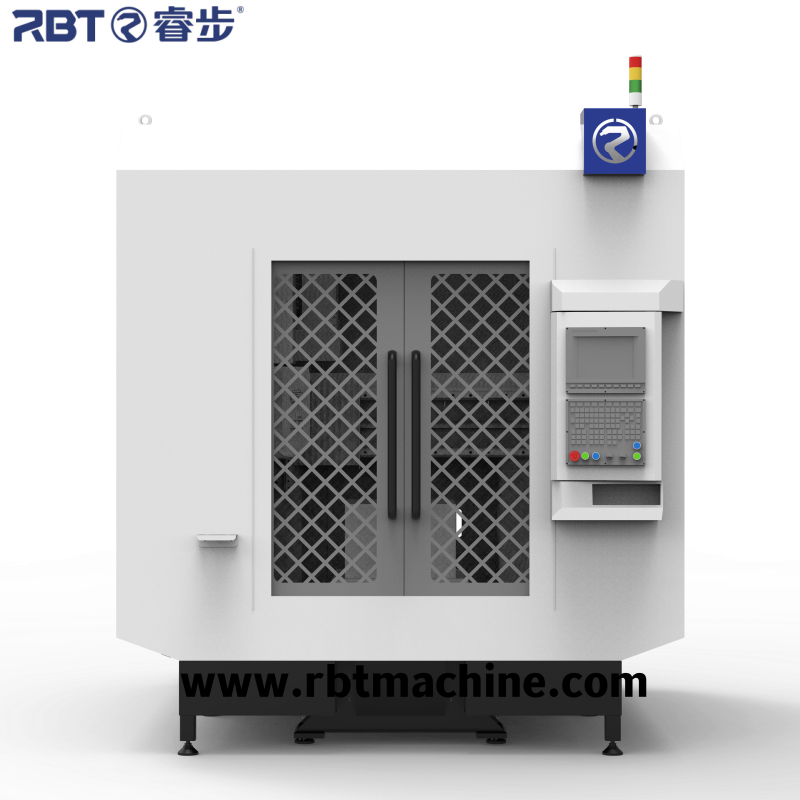

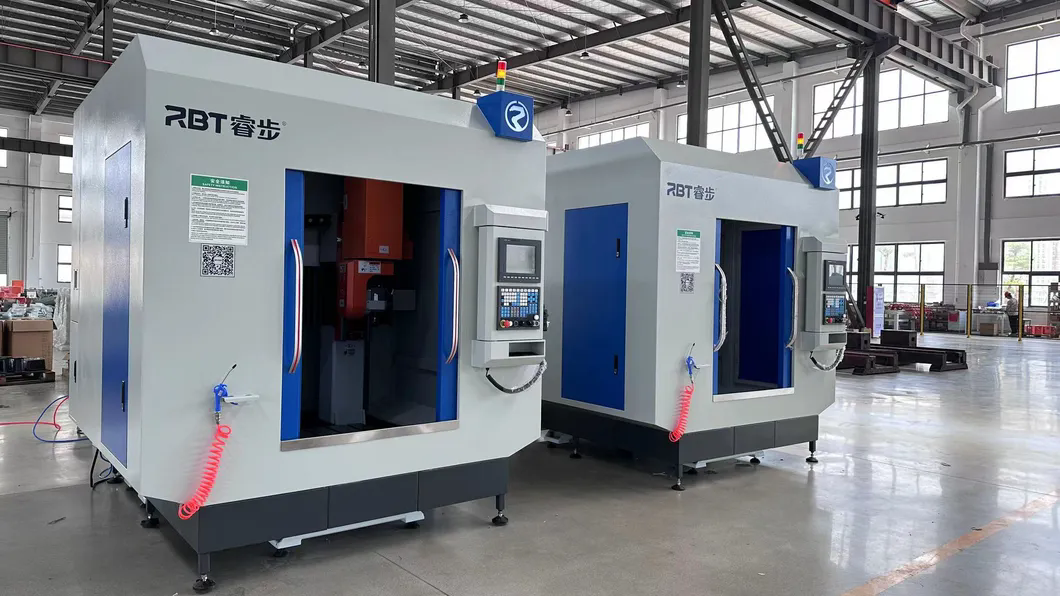

नाम | पूरी तरह से संलग्न गैर-धातु 5 अक्ष सीएनसी मशीन | ब्रांड | आरबीटी |
नमूना | RB-F5-1212-Z06 | वोल्टेज | 3-380V |
x y z अक्ष यात्रा | 1200*1200*600 मिमी | मशीन रेटेड शक्ति | 13kw ~ 28.35kW |
C b अक्ष यात्रा | ± 540 °/° 120 ° | वज़न | 2900kg |
स्पिंडल पावर | 5.5kW ~ 20kW | आयाम | L2700*W2600*H2300 |
नियंत्रण प्रणाली | ताइवान सिंटेक | मशीन की उत्पत्ति | ग्वांगडोंग/फुजियन |
उत्पाद लाभ
1। सिंटेक पांच-अक्ष लिंकेज सीएनसी सिस्टम का उपयोग किया जाता है। मशीन पावर, स्पीड और सटीकता को जोड़ती है, ग्राहक अन्य वैकल्पिक कार्यों जैसे कि धूल संग्रह, स्वचालित उपकरण परिवर्तन और आरटीसीपी का अनुरोध कर सकता है।

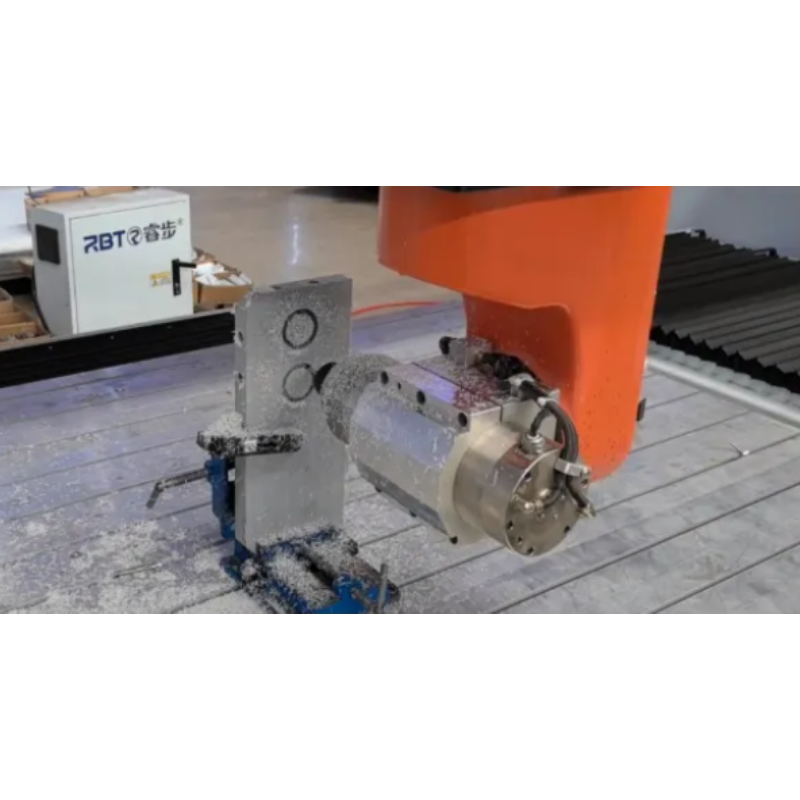

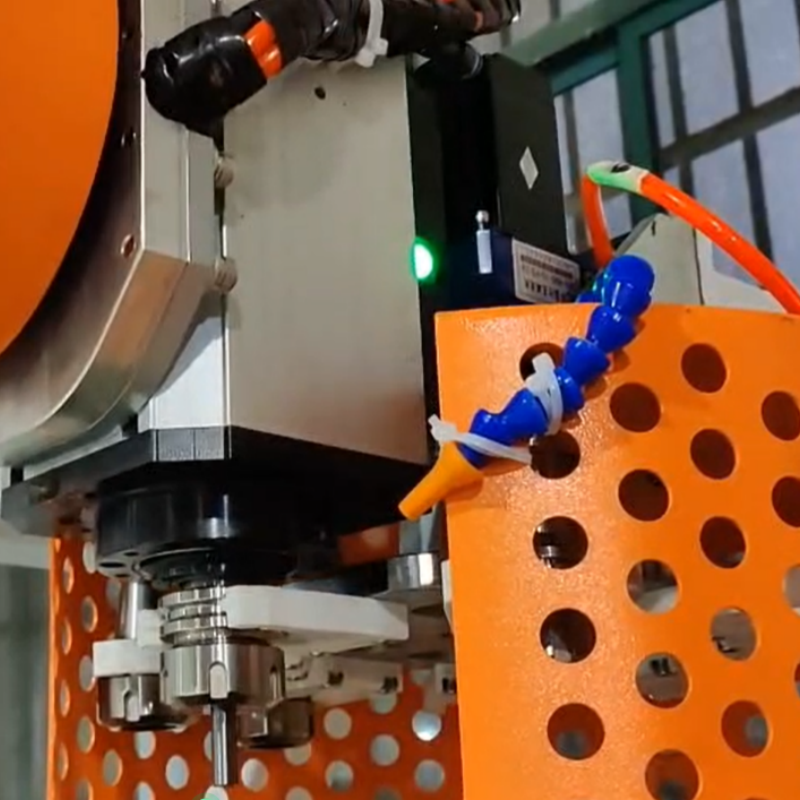

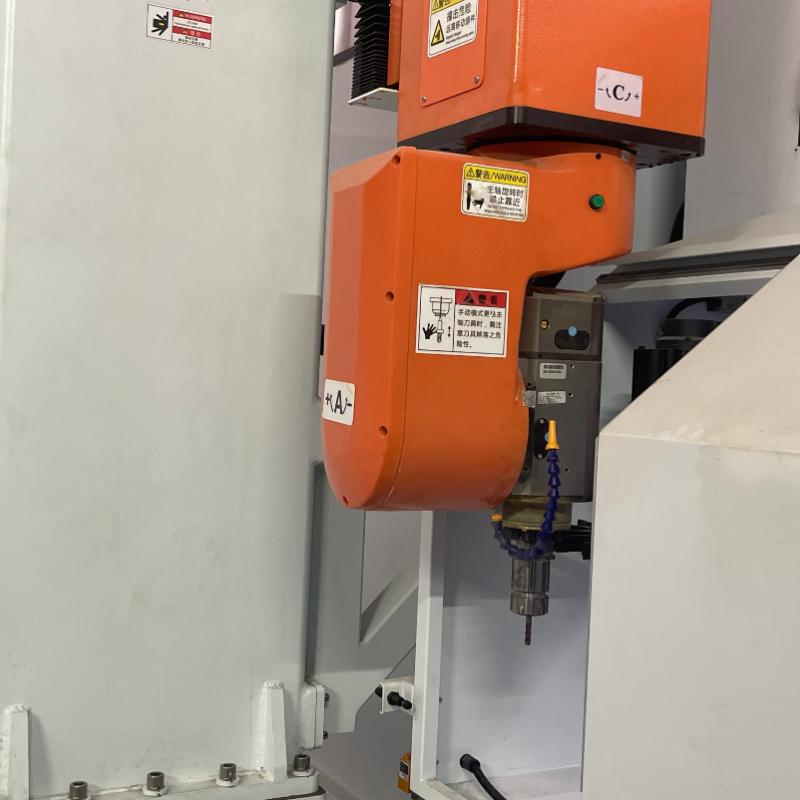

2. मिलिंग हेड में 2 सीएनसी निरंतर रोटरी निर्देशांक हैं: 4 वें (सी) अक्ष और 5 वीं (बी) अक्ष, लिंकेज प्रोसेसिंग (मिलिंग और होल रोलिंग फ़ंक्शन सहित) को साकार करना। हाई-स्पीड मशीनिंग स्पिंडल के विभिन्न ब्रांडों को इटली हिटेको के रूप में चुना जा सकता है।
3। वेल्डेड स्टील बेड को अपनाया जाता है, बिस्तर ठोस होता है, और कुंजी भागों को रिब्ड प्लेटों के साथ जोड़ा जाता है। मुख्य सामग्री Q235 आयताकार ट्यूब है, दीवार की मोटाई 10 मिमी है, और कनेक्टिंग प्लेट की मोटाई 20 मीटर से कम नहीं है। बिस्तर पर परिमित तत्व विश्लेषण (FEA) और डिजाइन से गुजरना पड़ा है, और मशीन के लिए एक कठोर और स्थिर नींव प्रदान करते हुए, मशीनिंग से पहले सभी बेड भागों को तनाव-जारी (गैर-व्याख्यान एजिंग उपचार) किया गया है।
4। एक्स/वाई एक्सिस ने ताइवान सीएसके डबल-पंक्ति चार-पंक्ति बॉल स्लाइडर रैखिक गाइड को अपनाया;
Z अक्ष ताइवान Hiwin डबल-पंक्ति चार-पंक्ति रोलर स्लाइडर रैखिक गाइड को अपनाता है;
X/y/z अक्ष ने ताइवान TBI प्रिसिजन स्क्रू रॉड को अपनाया
C/B अक्ष जापानी सुमिटोमो हाई-टॉर्क शून्य-बैकलैश खोखले रिड्यूसर को अपनाता है।
5. मशीन केंद्रीय तेल की आपूर्ति की विधि को अपनाती है, और सभी यांत्रिक चलती भागों जैसे स्क्रू रॉड्स और गाइड रेल के लिए स्वचालित तेल इंजेक्शन और स्नेहन की विधि को अपनाती है, जो मशीन के सेवा जीवन में बहुत सुधार करती है।
सामग्री प्रक्रमन

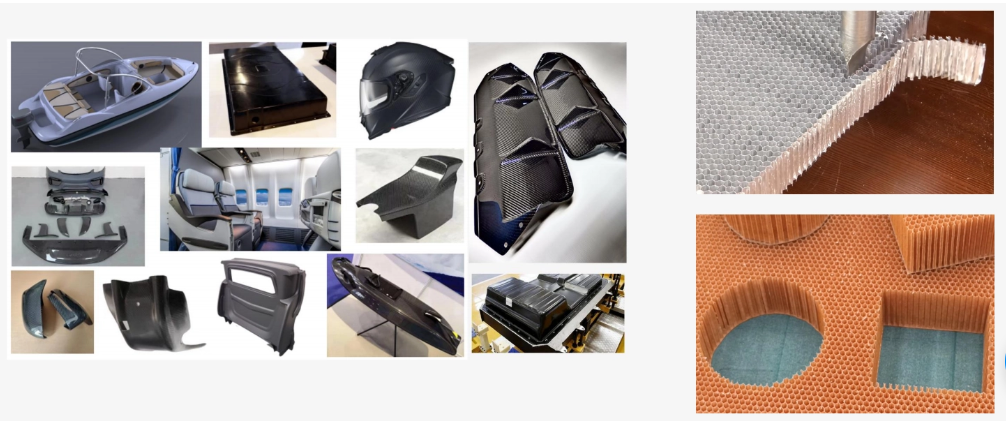

समग्र सामग्री: कार्बन फाइबर (पीसीएम/आरटीएम/एसएमसी/एलएफटी, आदि), ग्लास फाइबर, कार्बन/कार्बन, आदि ;;
प्लास्टिक: एबीएस, पीवीसी, पीसी, पीपी, पीएस, पीई, पीईटी, एचडीपीई, पीईटीजी, ऐक्रेलिक आदि ;;
अन्य गैर-धातु सामग्री: उच्च घनत्व स्पंज, स्टायरोफोम फोम, लकड़ी, स्थानापन्न लकड़ी, पत्थर, प्लास्टर आदि।
मशीन अनुप्रयोग

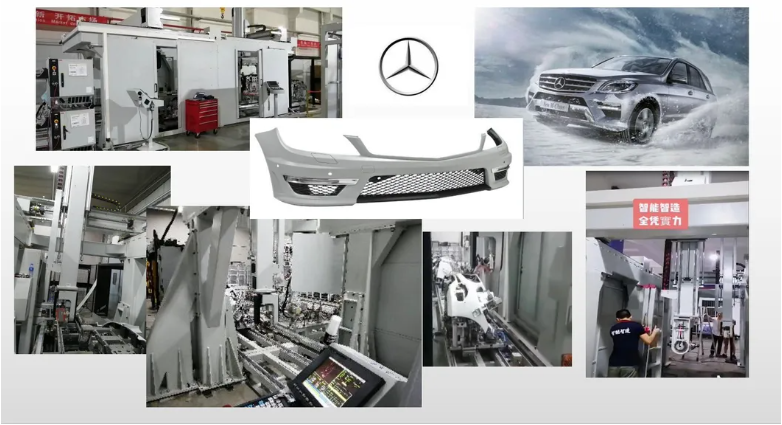

मोल्ड निर्माण, समग्र सामग्री प्रसंस्करण, और एयरोस्पेस, रेल पारगमन, मोटर वाहन आंतरिक और बाहरी, खेल के सामान, चिकित्सा सौंदर्य, सफेद सामान, हस्तशिल्प और सैनिटरी वेयर जैसे उद्योगों में मोटी शीट थर्मोफॉर्मिंग प्रसंस्करण।
