RB-F5-1930-Z08
RBT

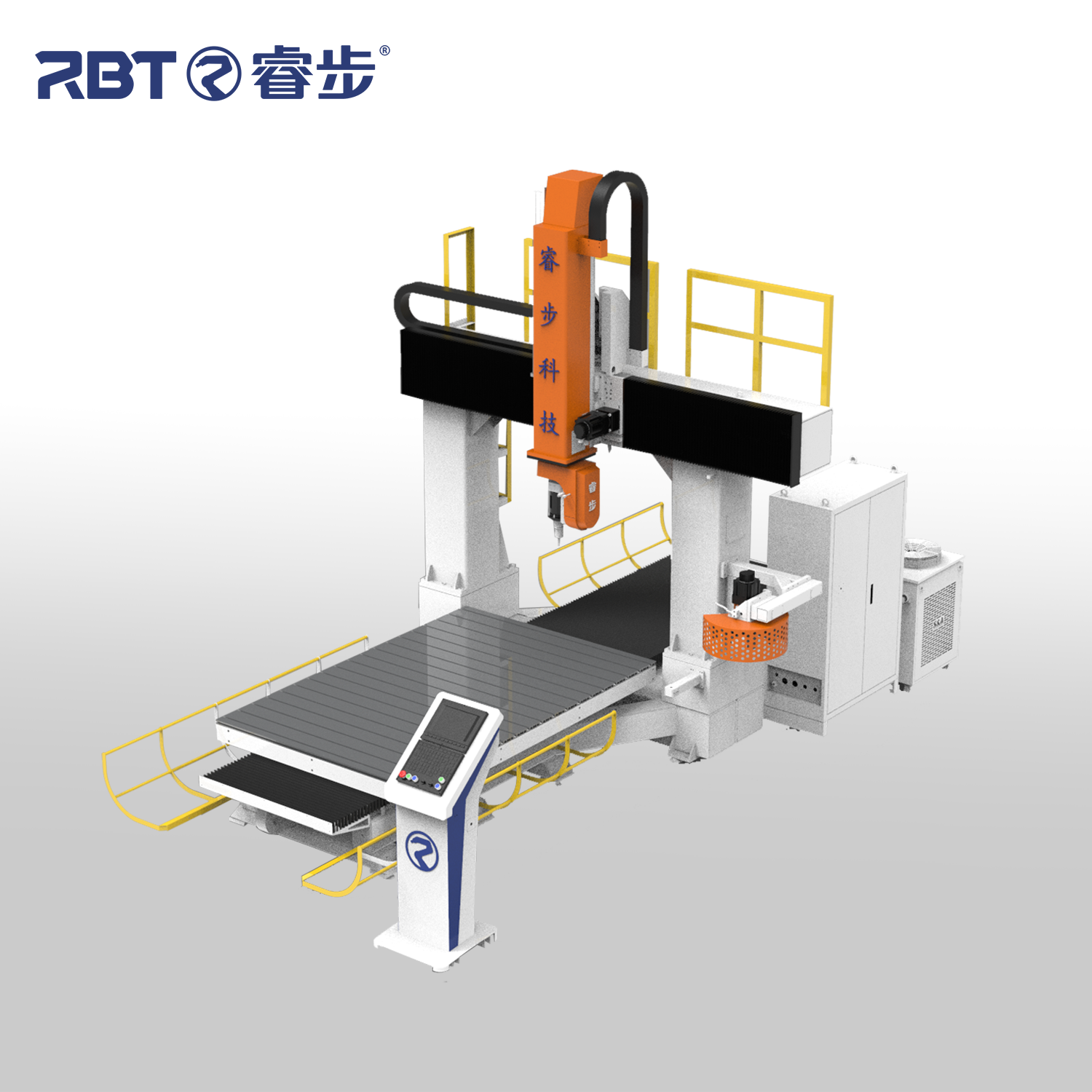

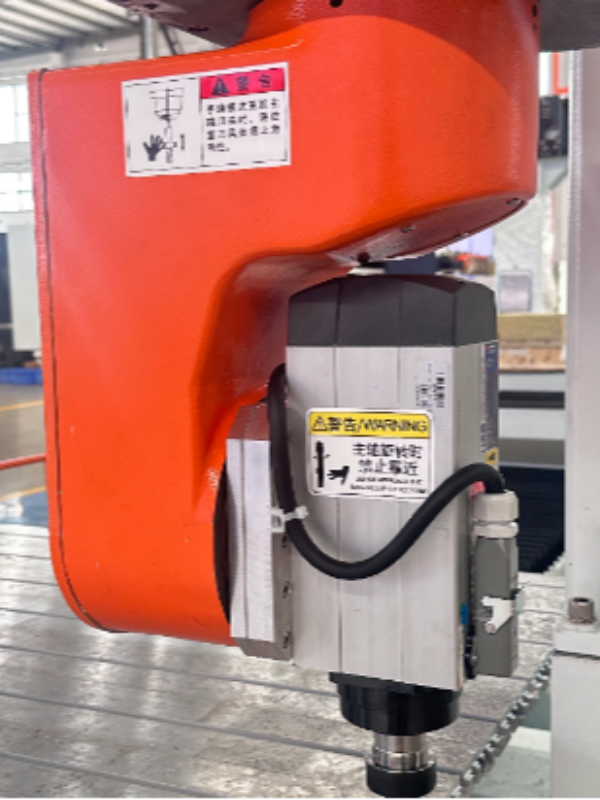

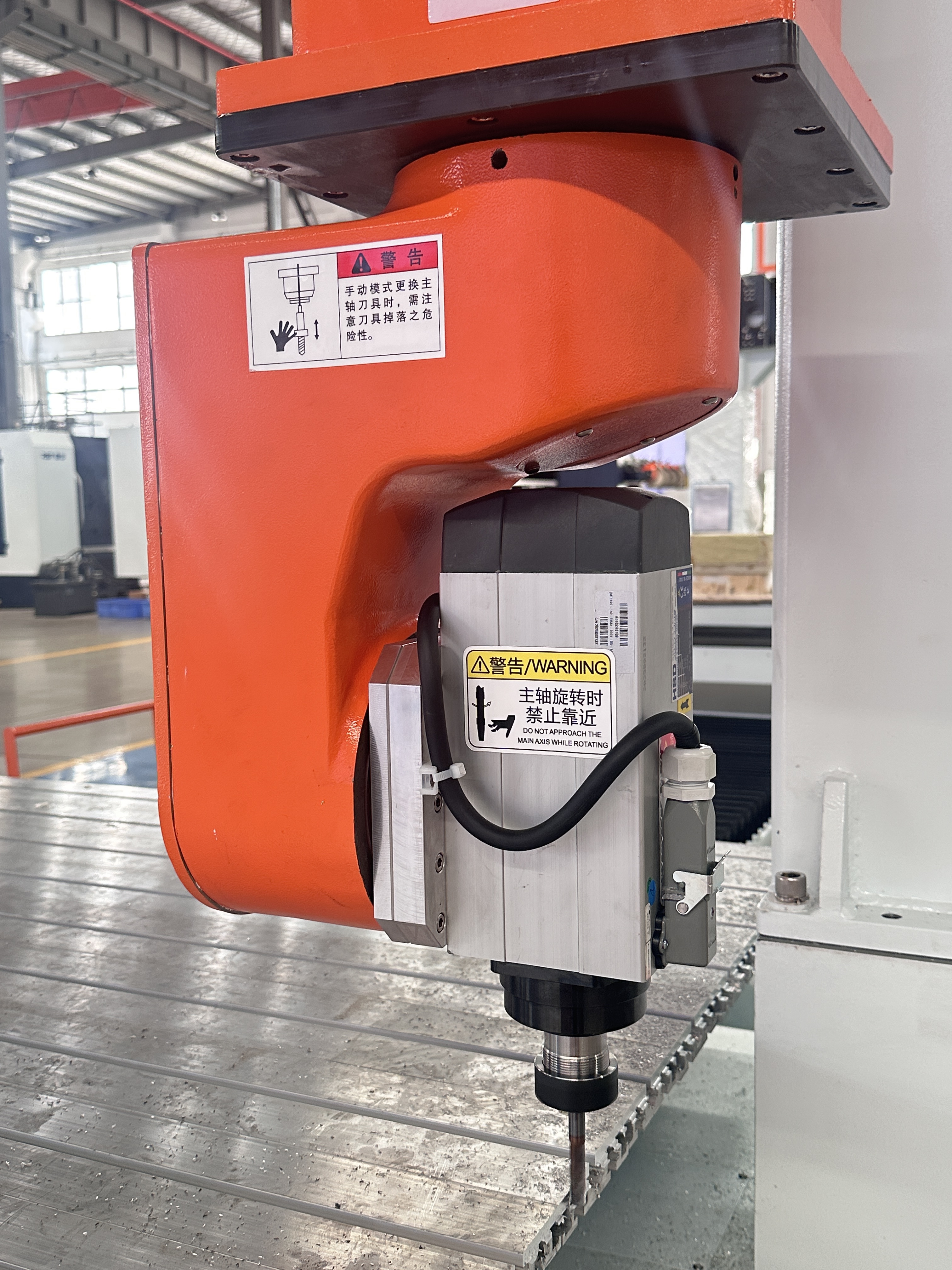

इस उच्च-प्रदर्शन 5-अक्ष सीएनसी मशीनिंग सेंटर में एक गतिशील 5-अक्ष हेड और एक मजबूत गैन्ट्री-प्रकार फ्रेम है, जो असाधारण स्थायित्व और मशीनिंग सटीकता की पेशकश करता है। स्थिरता और दक्षता के लिए निर्मित, यह अनुप्रयोगों की एक विस्तृत श्रृंखला में विश्वसनीय, उच्च परिशुद्धता परिणाम देने के लिए प्रीमियम घटकों को एकीकृत करता है। कार्बन फाइबर कंपोजिट, फाइबरग्लास, वुड, एमडीएफ, पॉलीयुरेथेन, फोम, प्लास्टिक और यहां तक कि पत्थर जैसी सामग्रियों के लिए उपयुक्त है, यह मशीन बहुमुखी प्रतिभा के लिए इंजीनियर है। उन्नत इंजीनियरिंग समाधानों के साथ संयुक्त इसके अत्याधुनिक संरचनात्मक डिजाइन, दीर्घकालिक कठोरता, तेजी से संचालन और बकाया अनुकूलनशीलता सुनिश्चित करते हैं। प्रत्येक घटक को सावधानीपूर्वक शीर्ष-स्तरीय परिष्करण गुणवत्ता और बेजोड़ आयामी सटीकता को बनाए रखने के लिए तैयार किया जाता है, जो बिना किसी समझौता के लगातार उच्च-स्तरीय प्रदर्शन प्रदान करता है।
विशेषताएँ
1. सिस्टम सिंटेक फाइव-एक्सिस लिंकेज सीएनसी सिस्टम को अपनाता है, जो एक प्रक्रिया में वर्कपीस की पूरी जटिल सतह की उत्पादन और घोषणा को पूरा कर सकता है;
2. काम को क्लैंप करना आसान है और किसी विशेष स्थिरता की आवश्यकता नहीं है;
3. सी, बी-एक्सिस रोटरी प्रसंस्करण जटिल वर्कपीस के प्रसंस्करण मृत कोण को कम कर सकता है;
4. उच्च प्रसंस्करण परिशुद्धता, कुशल और सटीक स्थिति;
5 उपकरण बिजली, गति और परिशुद्धता को जोड़ती है, और कई कार्यों जैसे कि धूल संग्रह, स्वचालित उपकरण परिवर्तन और आरटीसीपी से सुसज्जित किया जा सकता है।
6। उपकरणों का वास्तविक कन्फिफ़्यूशन तकनीकी डेटा को सबियेक्टो है, मशीन यात्रा को ग्राहकों की जरूरतों के अनुसार अनुकूलित किया जा सकता है।
| प्रोडक्ट का नाम | गैर-मानसिक 5 अक्ष मशीनिंग केंद्र |
| पेंच | ताइवान टीबीआई |
| रेखीय मार्गदर्शिका | ताइवान सीएसके |
| Rack | लिआंग्ची |
| इमदादी | चिन्ह |

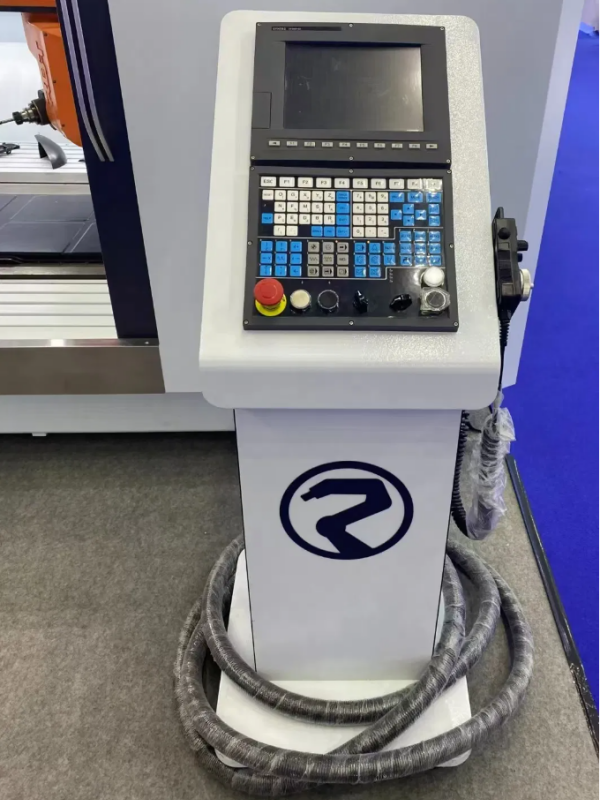

| नियंत्रण प्रणाली | ताइवान सिंटेक |
| विद्युत घटक | फ्रांस* sch.neider |
| धुरा | आरबीटी |
| स्पिंडल पावर | 5.5kw/24000rpm/पानी ठंडा |
| फ्रिक्वेंसी परिवर्तक | सिनोवो |
| वायवीय घटक | ताइवान एयरटैक |
| एक्स अक्ष रिड्यूसर | जापान* शिम्पो |
| बी-अक्ष रोटेशन कोण | ± 130 ° |
| सी-अक्ष रोटेशन कोण | ± 540 ° |
| मशीन उपकरण पुनरावृत्ति ( 300 मिमी के भीतर) | ± 0.05 मिमी |
| कुल पाव | 14.5kW (वास्तविक उपकरणों के अधीन) |
| आवृत्ति | L5100*W2610*H3982MM |
| वज़न | 3500GK |

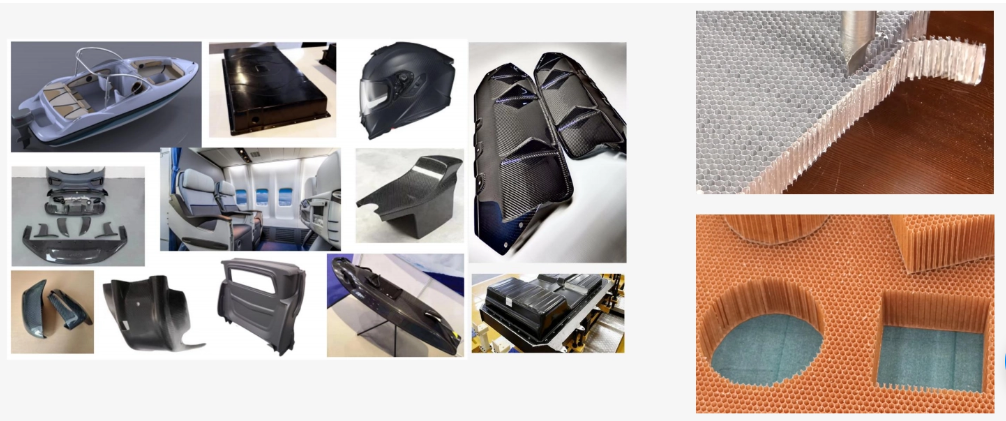

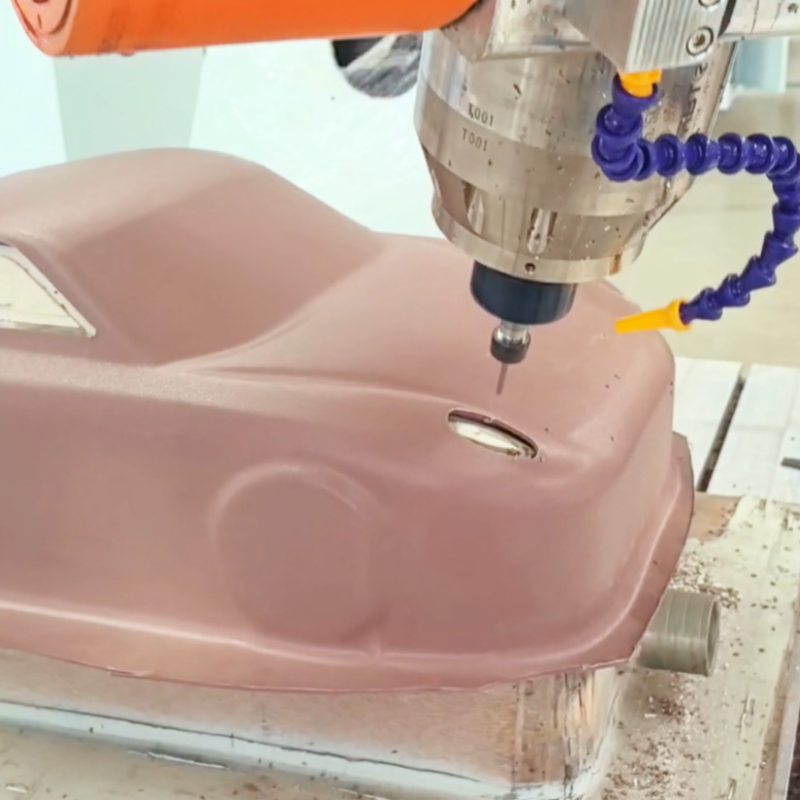

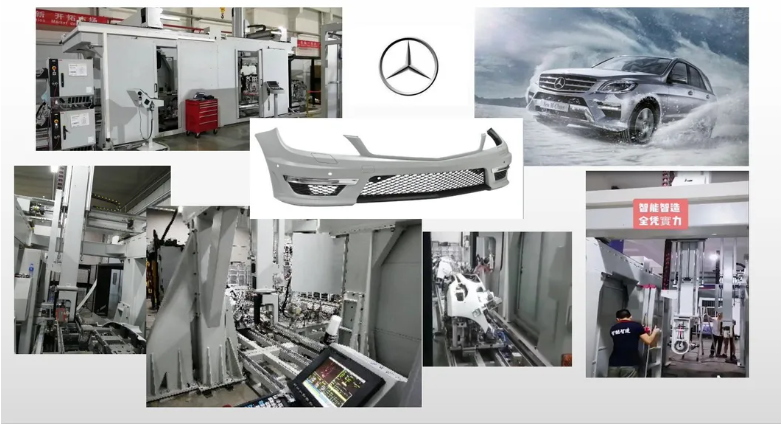

औद्योगिक प्रोटोटाइप: मोटर वाहन, नौका और उच्च गति ट्रेन मॉडल प्रसंस्करण।

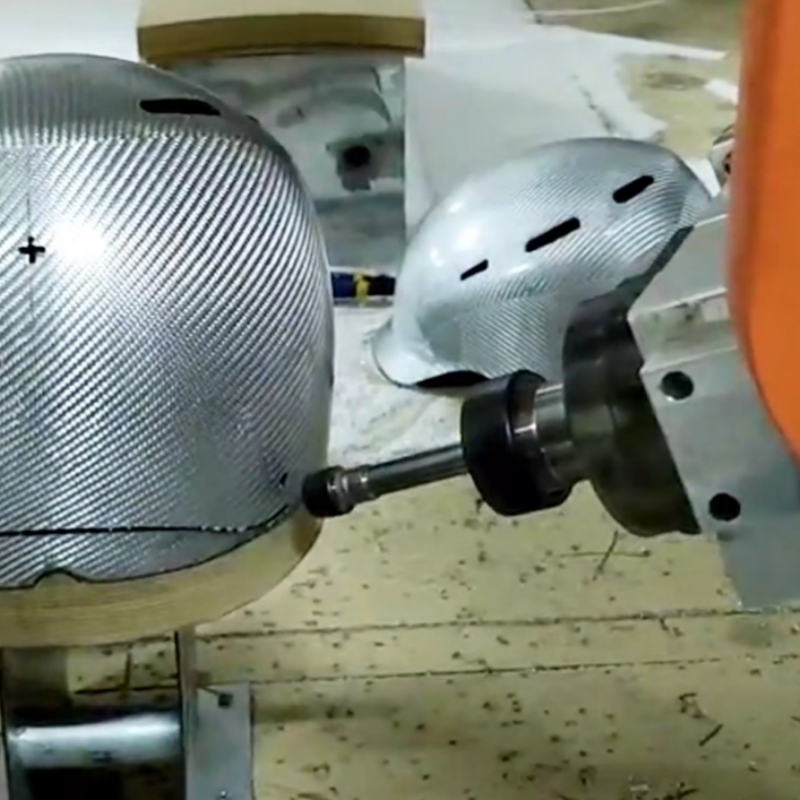

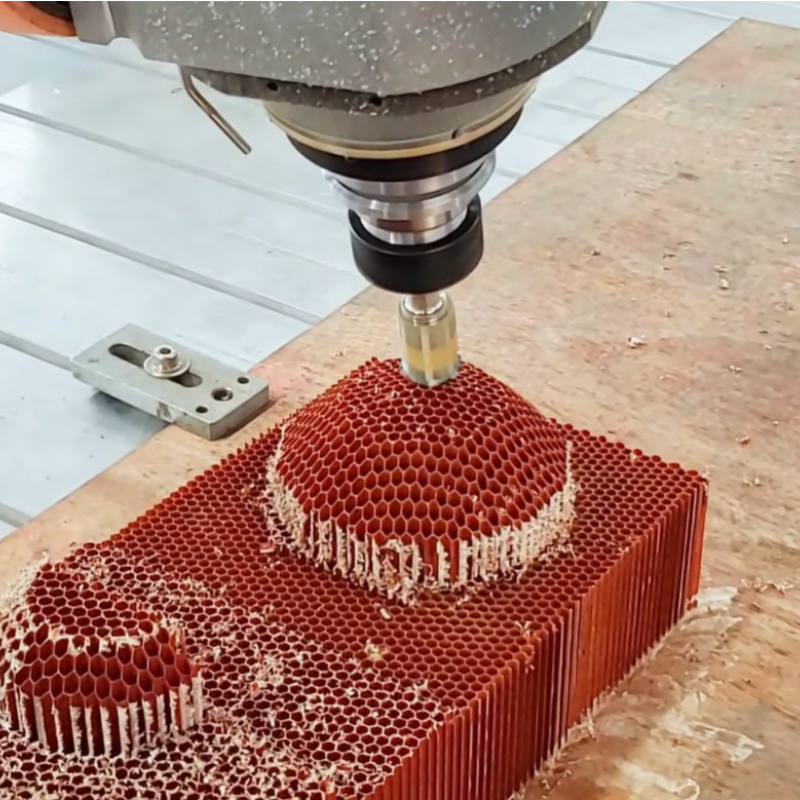

समग्र सामग्री: एफआरपी, कार्बन फाइबर, एबीएस, पवन कवर, और रेल अंदरूनी हिस्से को काटने और ट्रिमिंग।
मोल्ड बनाना: प्रसंस्करण FRP, फोम, राल और लकड़ी के मोल्ड्स।
सेनेटरी वेयर: प्लास्टर मोल्ड्स और जिप्सम प्रोडक्ट मशीनिंग।
फर्नीचर: नक्काशी ठोस लकड़ी के फर्नीचर, सीढ़ी भागों, कुर्सी पीठ, आदि।
उपयुक्त उद्योग
व्यापक रूप से एयरोस्पेस, रेल ट्रांजिट, ऑटोमोटिव, कंपोजिट, मोल्ड मेकिंग, स्पोर्टिंग गुड्स, हेल्थकेयर, होम उपकरण, शिल्प और सेनेटरी वेयर में उपयोग किया जाता है।

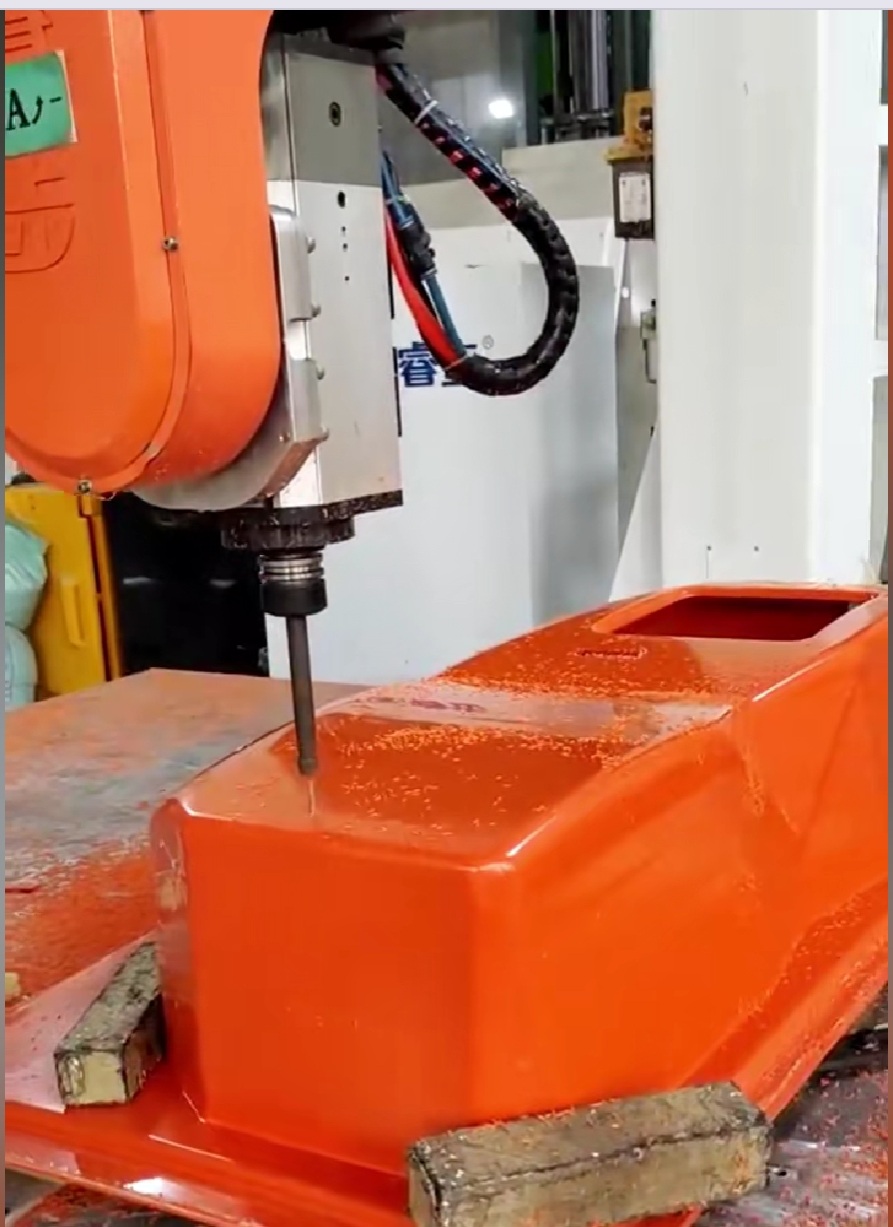

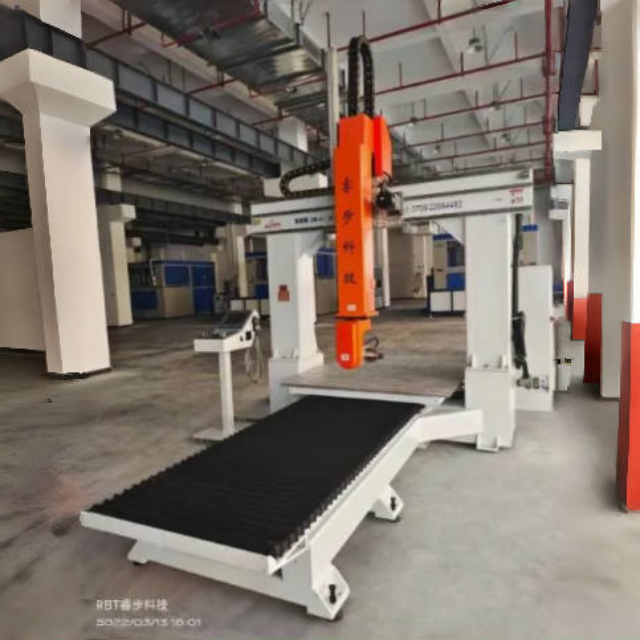

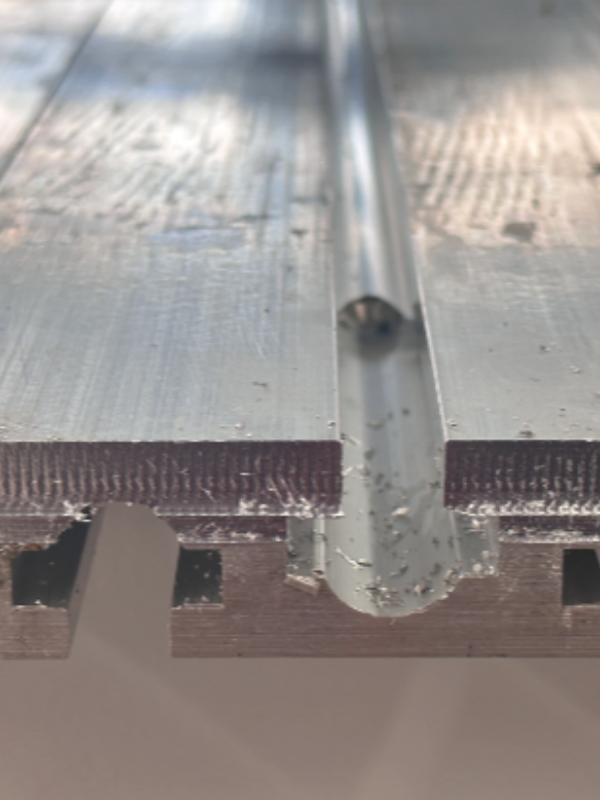

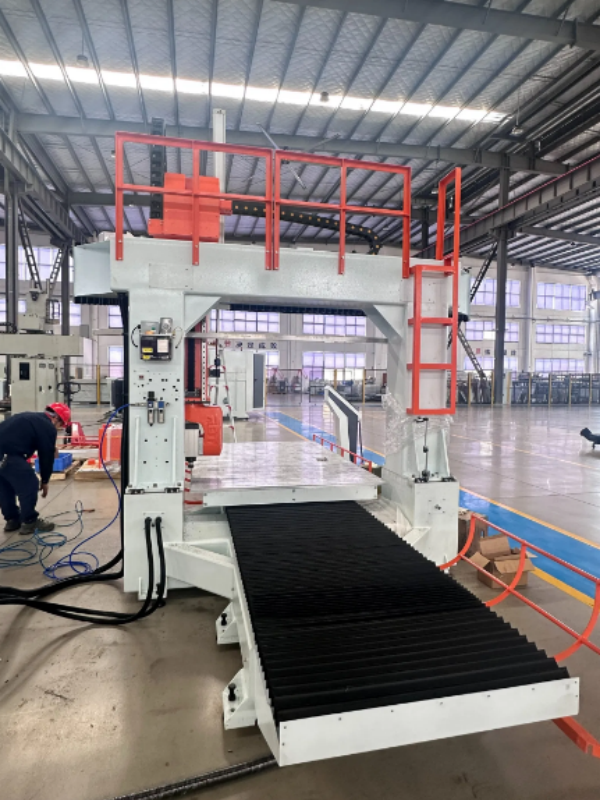

मशीन चित्र शो
