कंपोजिट के लिए एक्सिस सीएनसी मशीनिंग सेंटर
5-अक्ष सीएनसी मशीनिंग सेंटर विशेषताएं :

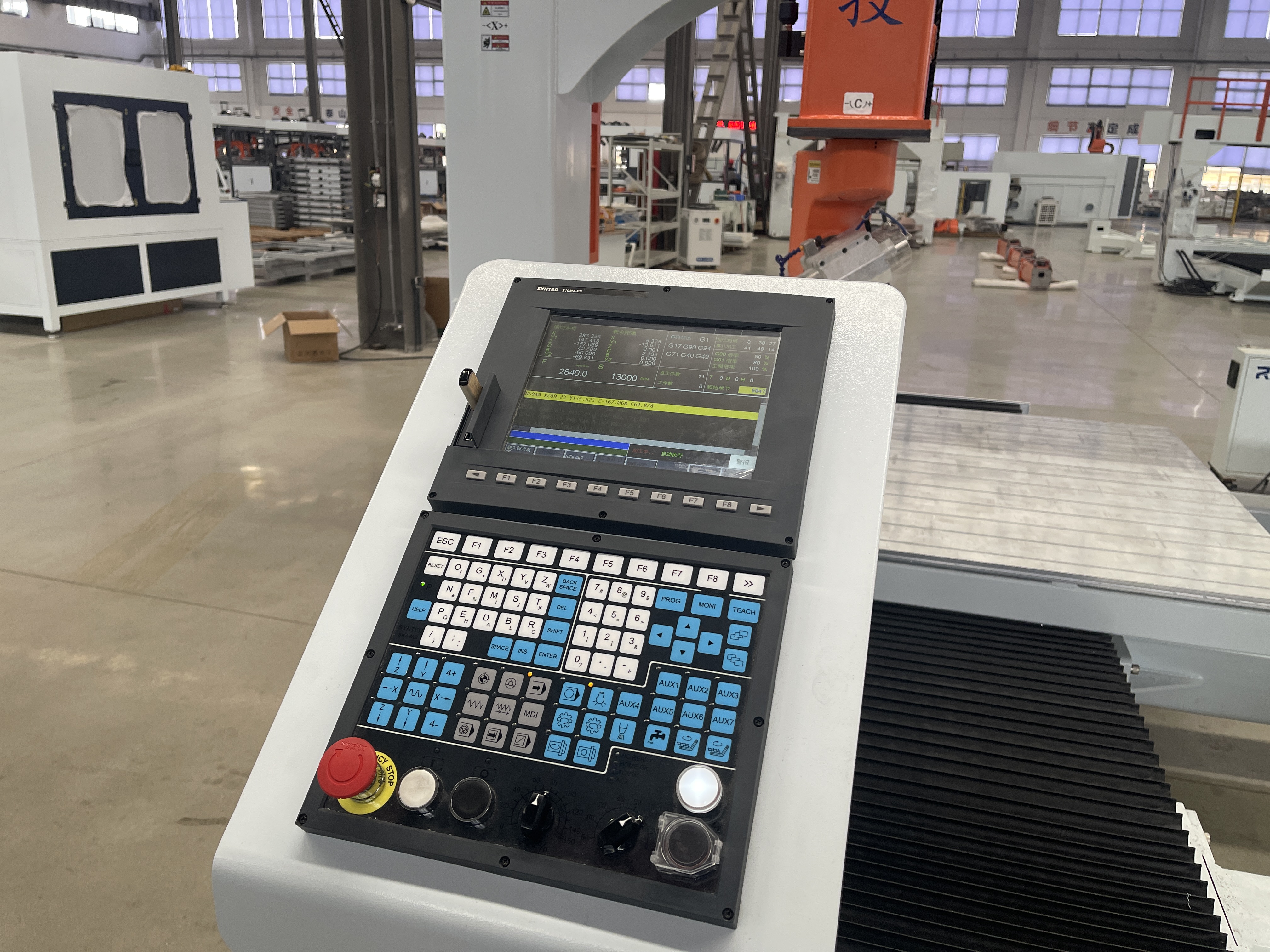

1 、 उच्च-परिशुद्धता प्रणाली : बढ़ी हुई कार्यक्षमता और स्थिरता के लिए एक सिंटेक पांच-अक्ष लिंकेज सीएनसी सिस्टम से लैस।
2 are निरंतर रोटरी कुल्हाड़ी : मिलिंग और होल पंचिंग जैसे जटिल संचालन के लिए निरंतर बी और सी कुल्हाड़ी की सुविधा है।
3 、 सिंगल-क्लैम्प मल्टी-फेस प्रोसेसिंग : एक सेटअप में मल्टी-फेस मशीनिंग के साथ उच्च परिशुद्धता और कुशल स्थिति प्राप्त करता है।
4 、 उन्नत सुविधाएँ : विकल्पों में धूल संग्रह, स्वचालित उपकरण परिवर्तन पत्रिका और RTCP फ़ंक्शन शामिल हैं।
5 、 उच्च गुणवत्ता वाले घटक : विश्वसनीयता और सटीकता के लिए ताइवान HIWIN रैखिक गाइड और जापानी सुमिटोमो रिड्यूसर का उपयोग करता है।
6 、 बहुमुखी प्रतिभा : विभिन्न सामग्रियों (जैसे, कंपोजिट, प्लास्टिक) और उद्योगों (एयरोस्पेस, ऑटोमोटिव, मेडिकल, मोल्ड्स) के लिए उपयुक्त।
7 、 गुणवत्ता आश्वासन : लेजर इंटरफेरोमीटर परीक्षण और सीई प्रमाणन के साथ सख्त विधानसभा मानकों का पालन करता है।
5 अक्ष सीएनसी मशीनिंग केंद्र के तकनीकी पैरामीटर
| सामग्री | पैरामीटर | सामग्री | पैरामीटर |
| नाम | गैर-मानसिक 5 अक्ष सीएनसी मशीन | ब्रांड | आरबीटी |
| नमूना | RB-F5-1930-Z08/RB-F5-2035-Z08 | वोल्टेज | 3-380V |
| X/y/z अक्ष यात्रा | 1900*3000*800/ 2000*3500*800 | मशीन रेटेड शक्ति | 9.9kw ~ 29.1kW |
| सी/बी अक्ष यात्रा | ± 540 °/° 120 ° | वज़न | 2900kg-35ookg |
| स्पिंडल पावर | 3kw ~ 20kW | आयाम | L5100*W2610*H3982 |
| नियंत्रण प्रणाली | ताइवान सिंटेक | मशीन की उत्पत्ति | ग्वांगडोंग/फुजियन |
5 अक्ष सीएनसी मशीन पर लागू होता है

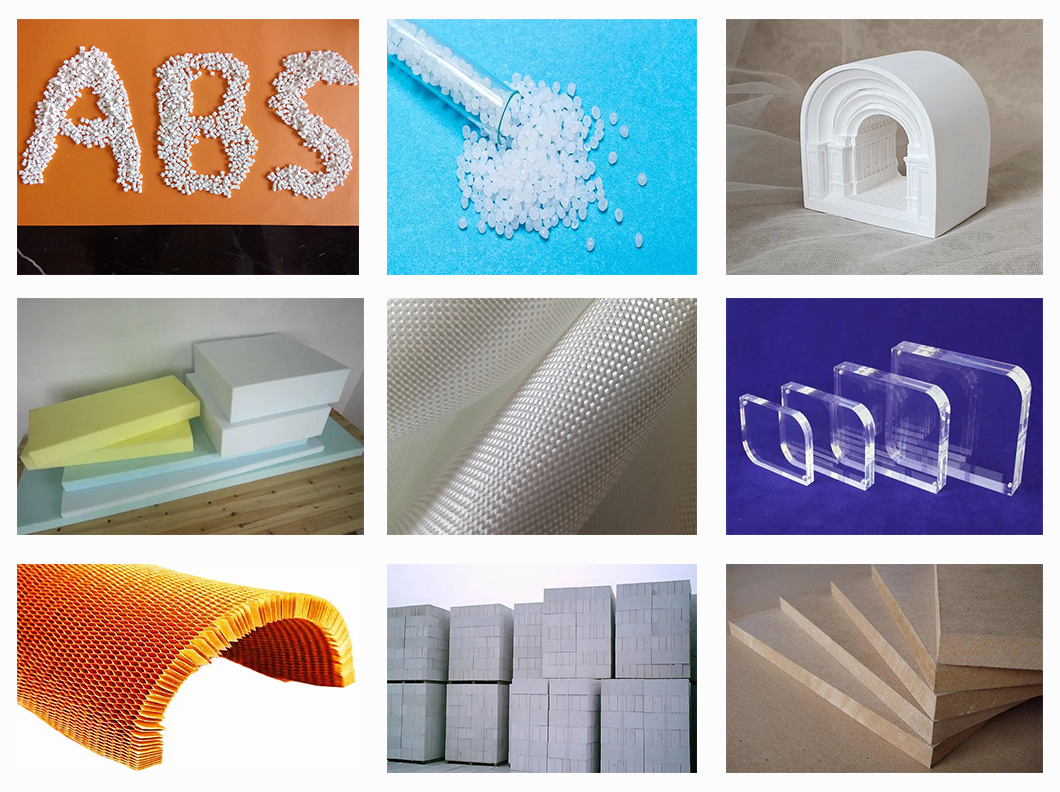

यहां सामग्री की कुछ श्रेणियां और उनके विशिष्ट प्रकार हैं:
प्लास्टिक सामग्री : इनमें एबीएस (एक्रिलोनिट्राइल ब्यूटाडीन स्टाइलिन), पीवीसी (पॉलीविनाइल क्लोराइड), पीसी (पॉली कार्बोनेट), पीपी (पॉलीप्रोपाइलीन), पीएस (पॉलीस्टायरेन), पीई (पॉलीथिलीन), पीईटी (पॉलीथिलीन टेरीफैथ), एचडीपीई (हाई-डेंटलिन टेरफैथेलेट) शामिल हैं ग्लाइकोल), ऐक्रेलिक (जिसे Plexiglass के रूप में भी जाना जाता है) और इसी तरह।
समग्र सामग्री : कार्बन फाइबर (पीसीएम/आरटीएम/एसएमसी/एलएफटी), कांच फाइबर, कार्बन/कार्बन कंपोजिट और इसके आगे जैसे तरीकों का उपयोग करके संसाधित किया जाता है।
अन्य सामग्री : उच्च घनत्व स्पंज, विस्तारित पॉलीस्टायरीन फोम (आमतौर पर स्टायरोफोम कहा जाता है), लकड़ी, पत्थर, प्लास्टर, मध्यम घनत्व फाइबरबोर्ड (एमडीएफ), राल और बहुत कुछ।
अन्य नरम धातुओं और समान सामग्री : नरम धातुएं जैसे एल्यूमीनियम, तांबा, जस्ता, साथ ही साथ एल्यूमीनियम/पेपर हनीकॉम्ब सामग्री, आदि।
5 अक्ष सीएनसी मशीन व्यापक रूप से industy में उपयोग की जाती है
उपयुक्त उद्योग:
-
एयरोस्पेस और रेल ट्रांजिट: समग्र सामग्री और मोल्ड्स इन क्षेत्रों में बड़े पैमाने पर उपयोग किए जाते हैं, जो हल्के अभी तक मजबूत घटकों जैसे विमान भागों और ट्रेन गाड़ियों के निर्माण के लिए हैं। ये सामग्रियां समग्र वजन को कम करने, ईंधन दक्षता को बढ़ाने और संरचनात्मक अखंडता में सुधार करने में मदद करती हैं।
-
ऑटोमोटिव अंदरूनी और एक्सटीरियर: इंजेक्शन मोल्डिंग और कम्पोजिट प्रोसेसिंग विभिन्न ऑटोमोटिव भागों के उत्पादन के लिए महत्वपूर्ण हैं, जिसमें डैशबोर्ड, बॉडी पैनल और सजावटी घटक शामिल हैं। ये प्रौद्योगिकियां उच्च परिशुद्धता के साथ जटिल आकृतियों के निर्माण को सक्षम करती हैं और डिजाइनों के अनुकूलन की अनुमति देती हैं।
-
घरेलू उपकरण, फर्नीचर, और सिरेमिक सेनेटरी वेयर: इंजेक्शन मोल्ड का उपयोग व्यापक रूप से प्लास्टिक केसिंग और घरेलू उपकरणों के लिए आंतरिक भागों के उत्पादन में किया जाता है। फर्नीचर के लिए, समग्र सामग्री स्थायित्व और सौंदर्य अपील की पेशकश करती है, जबकि सिरेमिक सेनेटरी वेयर मोल्ड द्वारा प्रदान की गई सटीकता और स्थिरता से लाभान्वित होती है।
लेजर इंटरफेरोमीटर सटीकता परीक्षण और सीई प्रमाणपत्र
प्रतिनिधि ग्राहक
आरबीटी एक्ज़िबिटॉन

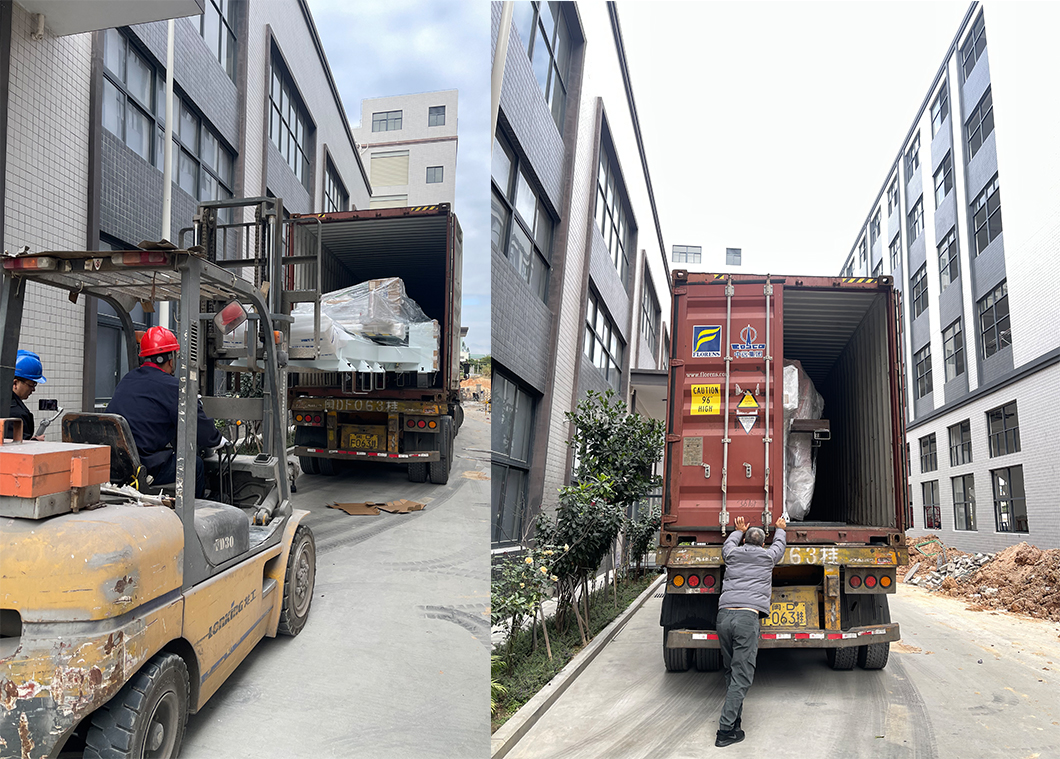

पैकिंग और वितरण
