आरबी-एफ5-1212-जेड06
RBT
84659990
RB-F5-1212-Z06 मशीन परिचय
के लिए लागू सामग्री 5 एक्सिस सीएनसी मशीन:
मिश्रित सामग्री: कार्बन फाइबर (पीसीएम/आरटीएम/एसएमसी/एलएफटी, आदि), ग्लास फाइबर, कार्बन/कार्बन, शहद कंघी और अन्य उत्पाद;
प्लास्टिक सामग्री: एबीएस, पीवीसी, पीसी, पीपी, पीएस, पीई, पीईटी, एचडीपीई, पीईटीजी, ऐक्रेलिक, आदि;
उच्च घनत्व स्पंज, स्टायरोफोम फोम, लकड़ी, स्थानापन्न लकड़ी, पत्थर, प्लास्टर आदि।
इस मशीन का उपयोग मुख्य रूप से ऑटोमोटिव आंतरिक और बाहरी सजावट कार्बन फाइबर/ग्लास फाइबर और अन्य मिश्रित सामग्री को काटने के लिए किया जाता है।
सीएनसी धूल हटाने की प्रणाली के साथ आता है, जो प्रासंगिक व्यावसायिक स्वास्थ्य आवश्यकताओं को पूरा करने, पर्यावरण संरक्षण की आवश्यकताओं को पूरा करने, व्यावसायिक बीमारियों से बचने के लिए इनडोर वायु की सफाई में कटौती करता है।
मौजूदा भागों के आकार और दैनिक क्षमता के अनुसार सीएनसी यात्रा की सीमा और सीएनसी की संख्या को डिज़ाइन करें।
आरबी-एफ5-1212-जेड06 पैरामीटर
मशीन का नाम | पूर्ण संलग्नक के साथ 5 एक्सिस हाई-एंड फिक्स्ड-बीम गैन्ट्री मशीनिंग सेंटर | मशीन ब्रांड | आरबीटी |
| मशीन मॉडल | आरबी-एफ5-1212-जेड06 | मशीन वोल्टेज | 3~380v |
| एक्स/वाई/जेड एक्सिस यात्रा | 1200*1200*600मिमी | मशीन रेटेड पावर | 13-28.35 किलोवाट्ट |
| सी/बी एक्सिस ट्रैवल | ±540°/±120° | मशीन वजन | 3000 किलो |
| धुरी शक्ति | 5.5~20 किलोवाट्ट | मशीन का आयाम | L2700*W2600*H2300mm |
| नियंत्रण प्रणाली | ताइवान सिन्टेक | मशीन की उत्पत्ति | ग्वांगडोंग/फ़ुज़ियान |
मिनी 5 एक्सिस सीएनसी मशीन
| आरबी-एफ5-1212-जेड06 | ||
नाम |
टिप्पणी | |
| 1 | Y अक्ष | अक्षीय धूलरोधी |
| 2 | वर्किंग टैब | |
| 3 | एक्स अक्ष (गैन्ट्री) | अक्षीय धूल रोधी |
| 4 | Z अक्ष | अक्षीय धूल रोधी |
| 5 | सी/बी अक्ष | |
| 6 | धुरा | |
| 7 | इलेक्टिक केबिनेट | |
| 8 | चल नियंत्रक | |
| 9 | बाहरी शीट धातु आवरण | |
| 10 | स्लाइडिंग दरवाजा | |
| 11 | घूमने योग्य नियंत्रक | |
| 12 | पानी की मदद से ठंडा करने वाले उपकरण | |

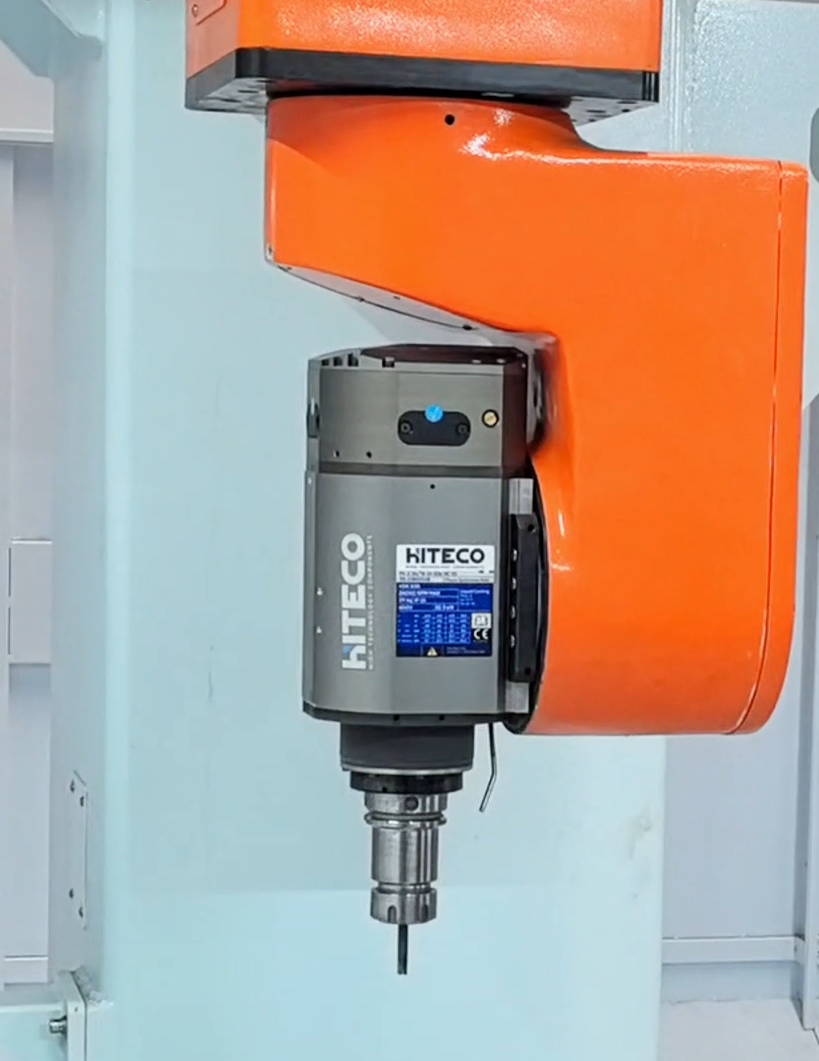

स्पिंडल विकल्प
हम जर्मनी, इटली और कोरिया के एचएसएम, हिटेको और एचएसडी जैसे प्रसिद्ध निर्माताओं से आयातित उच्च गुणवत्ता वाले स्पिंडल विकल्प प्रदान करते हैं।
नियंत्रण प्रणाली
हम ताइवान सिंटेक 5-अक्ष लिंकेज सीएनसी प्रणाली की पेशकश करते हैं, जो एक प्रक्रिया में वर्कपीस की संपूर्ण जटिल सतह के उत्पादन और प्रसंस्करण को पूरा कर सकता है।
मित्सुबिशी, सीमेंस और फैनुक जैसे अन्य सीएनसी सिस्टम भी संभव हैं, जो विभिन्न प्रकार के मिश्रित पांच-अक्ष सीएनसी मशीन मॉडल के साथ संगतता सुनिश्चित करते हैं।
प्रमाणीकरण
पेटेंट
टीम
5 अक्ष सीएनसी मशीनें कैसे संचालित करें?
5-एक्सिस सीएनसी (कंप्यूटर न्यूमेरिकल कंट्रोल) मशीनें उन्नत विनिर्माण उपकरण हैं जो आंशिक उत्पादन में उच्च स्तर की सटीकता और लचीलापन प्रदान करती हैं।
1- 5 एक्सिस सीएनसी डिजाइन और प्रोग्रामिंग
प्रक्रिया CAD (कंप्यूटर-एडेड डिज़ाइन) सॉफ़्टवेयर का उपयोग करके भाग के डिज़ाइन से शुरू होती है।
फिर डिज़ाइन किए गए भाग को CAM (कंप्यूटर-एडेड मैन्युफैक्चरिंग) सॉफ़्टवेयर का उपयोग करके प्रोग्राम किया जाता है, जो डिज़ाइन को मशीन कोड में अनुवादित करता है जिसे CNC मशीन समझ सकती है।
2- 5 एक्सिस सीएनसी मशीन सेट अप
सीएनसी मशीन आवश्यक उपकरण, फिक्स्चर और सामग्री के साथ स्थापित की गई है।वर्कपीस को अपनी जगह पर सुरक्षित किया जाता है, आमतौर पर एक क्लैंप या एक वाइस के साथ।
3-टूल पाथ जनरेशन का 5 एक्सिस सीएनसी
सीएएम सॉफ्टवेयर उपकरण पथ उत्पन्न करता है, जो सटीक गतिविधियां हैं जिनका पालन काटने वाला उपकरण वर्कपीस से सामग्री को हटाने के लिए करेगा।
4 -5 एक्सिस सीएनसी उपकरण परिवर्तन
भाग की जटिलता के आधार पर, कई उपकरणों की आवश्यकता हो सकती है।सीएनसी मशीन में एक टूल चेंजर होता है जो जरूरत पड़ने पर टूल मैगजीन से स्वचालित रूप से उपयुक्त टूल का चयन करता है।
5- मशीनिंग प्रक्रिया 5 एक्सिस सीएनसी
एक बार प्रोग्राम लोड हो जाने पर, सीएनसी मशीन मशीनिंग प्रक्रिया शुरू कर देती है।मशीन की नियंत्रण प्रणाली प्रोग्राम को पढ़ती है और मशीन की अक्षों की गति को सटीक रूप से नियंत्रित करती है:
तीन रैखिक अक्ष: X, Y, और Z, जो वर्कपीस या काटने के उपकरण को तीन आयामों में घुमाते हैं।
दो रोटरी अक्ष: आमतौर पर ए और बी या सी, जो वर्कपीस या टूल को घुमाने की अनुमति देते हैं, जिससे जटिल कोणीय और घुमावदार मशीनिंग सक्षम होती है।
6-एक साथ 5-अक्ष मशीनिंग
5-अक्ष सीएनसी मशीन की मुख्य विशेषता एक साथ 5-अक्ष मशीनिंग करने की क्षमता है।इसका मतलब यह है कि जब उपकरण काट रहा होता है, तो वर्कपीस को दो अक्षों पर घुमाया जा सकता है, जिससे जटिल आकृतियों को एक ही सेटअप में मशीनीकृत किया जा सकता है।
7-शीतलक एवं स्नेहन 5 एक्सिस सीएनसी
मशीनिंग प्रक्रिया के दौरान, काटने वाले उपकरण को ठंडा करने और वर्कपीस को चिकना करने के लिए अक्सर शीतलक का उपयोग किया जाता है, जो उपकरण के जीवन को बढ़ाने और भाग की सतह फिनिश में सुधार करने में मदद करता है।
8- वास्तविक समय की निगरानी और समायोजन
सीएनसी मशीन की नियंत्रण प्रणाली लगातार मशीनिंग प्रक्रिया की निगरानी करती है और सटीकता और गुणवत्ता सुनिश्चित करने के लिए वास्तविक समय में समायोजन कर सकती है।
9- भाग हटाना एवं निरीक्षण
एक बार मशीनिंग पूरी हो जाने पर, भाग को मशीन से हटा दिया जाता है और सटीकता और गुणवत्ता के लिए निरीक्षण किया जाता है।कोई भी आवश्यक पोस्ट-प्रोसेसिंग, जैसे डिबरिंग या हीट ट्रीटमेंट, किया जा सकता है।
10-दोहराव और स्वचालन
सीएनसी मशीनों के फायदों में से एक उनकी दोहराव क्षमता है।एक बार प्रोग्राम विकसित हो जाने के बाद, इसका उपयोग बार-बार उच्च परिशुद्धता के साथ समान भागों का उत्पादन करने के लिए किया जा सकता है।कुछ मशीनें स्वचालन में भी सक्षम हैं, जिससे अप्राप्य संचालन की अनुमति मिलती है।
5-अक्ष सीएनसी मशीनें अत्यधिक बहुमुखी हैं और उच्च परिशुद्धता आवश्यकताओं वाले जटिल भागों के उत्पादन के लिए उद्योगों की एक विस्तृत श्रृंखला में उपयोग की जाती हैं।
यदि आपको हमारी मशीन के बारे में अधिक जानने की आवश्यकता है, तो मुझसे संपर्क करने के लिए आपका स्वागत है।
