5 एक्सिस सीएनसी मिल ट्विन टेबल

प्रमुख विशेषताऐं

1. स्टील-वेल्डेड निर्माण में रैम, बाएँ और दाएँ कॉलम, क्रॉसबीम और एक टी-स्लॉटेड वर्कटेबल शामिल हैं, जबकि मुख्य यांत्रिक घटक तनाव से राहत देते हैं, जो उन्नत कंपन नमी और तापमान स्थिरता प्रदान करते हैं।

2. सटीक पांच-अक्ष सीएनसी प्रणाली अपनी उच्च सटीकता, बहुमुखी संचालन, स्मार्ट प्रसंस्करण क्षमताओं और टकराव-बचाव सुविधा के लिए जानी जाती है जो परिचालन ओवररीच के कारण यांत्रिक क्षति से सुरक्षा प्रदान करती है।

3. पांच-अक्ष वाला सिर टिकाऊ कच्चे लोहे से तैयार किया गया है, जो एक आयातित, उच्च-टोक़ परिशुद्धता हार्मोनिक या आरवी रेड्यूसर और एक उच्च-टोक़ स्पिंडल से सुसज्जित है, जो सभी मशीनिंग प्रक्रिया की सटीकता और विश्वसनीयता में महत्वपूर्ण योगदान देते हैं। दक्षता बढ़ाना.

4. स्पिंडल में एचएसके टूलहोल्डिंग इंटरफ़ेस है, जो सुरक्षित टूल ग्रिपिंग प्रदान करता है और उच्च परिशुद्धता और स्थिरता बनाए रखता है। यह उच्च गति मशीनिंग अनुप्रयोगों के लिए आदर्श है, मशीनिंग परिशुद्धता और सतह खत्म को प्रभावी ढंग से बढ़ाता है, और चक्र के समय को काफी हद तक कम करता है।

5. स्वचालित रोटरी टूल पत्रिका आठ टूल स्टेशनों का दावा करती है, जो एक स्थिर और भरोसेमंद टूल परिवर्तन प्रक्रिया सुनिश्चित करती है।

6. एक्स, वाई और जेड अक्षों की रैखिक गति उच्च परिशुद्धता वाले प्रीलोडेड बॉल स्क्रू द्वारा संचालित होती है, जो उन्हें घटकों की सटीक और शक्तिशाली कटिंग के लिए उपयुक्त बनाती है।

तकनीकी मापदंड

• उत्पाद का नाम: ट्विन टेबल 5-अक्ष सीएनसी मिल

• मॉडल: RB-F6-2520-Z08

• एक्स एक्सिस प्रभावी यात्रा: 2500 मिमी

• वाई एक्सिस प्रभावी यात्रा: 2000 मिमी

• जेड एक्सिस प्रभावी यात्रा: 820 मिमी

• बी-एक्सिस रोटेशन कोण: ±130°

• सी-अक्ष घूर्णन कोण: ±540°

• एक्स/वाई अक्ष अधिकतम गति: 35 मीटर/मिनट

• Z अक्ष अधिकतम गति: 20 मीटर/मिनट

• दोहराएँ सटीकता (300 मिमी के भीतर): ±0.05 मिमी (या अनुकूलित किया जा सकता है)

• वोल्टेज: 380V

• कुल बिजली: 14.5KW

• स्पिंडल पावर (अनुकूलन योग्य): 5.5 किलोवाट (या अनुकूलित किया जा सकता है)

• आवृत्ति: 50HZ

• वज़न: 4.1T

• आकार: L3482W3350एच3768मिमी

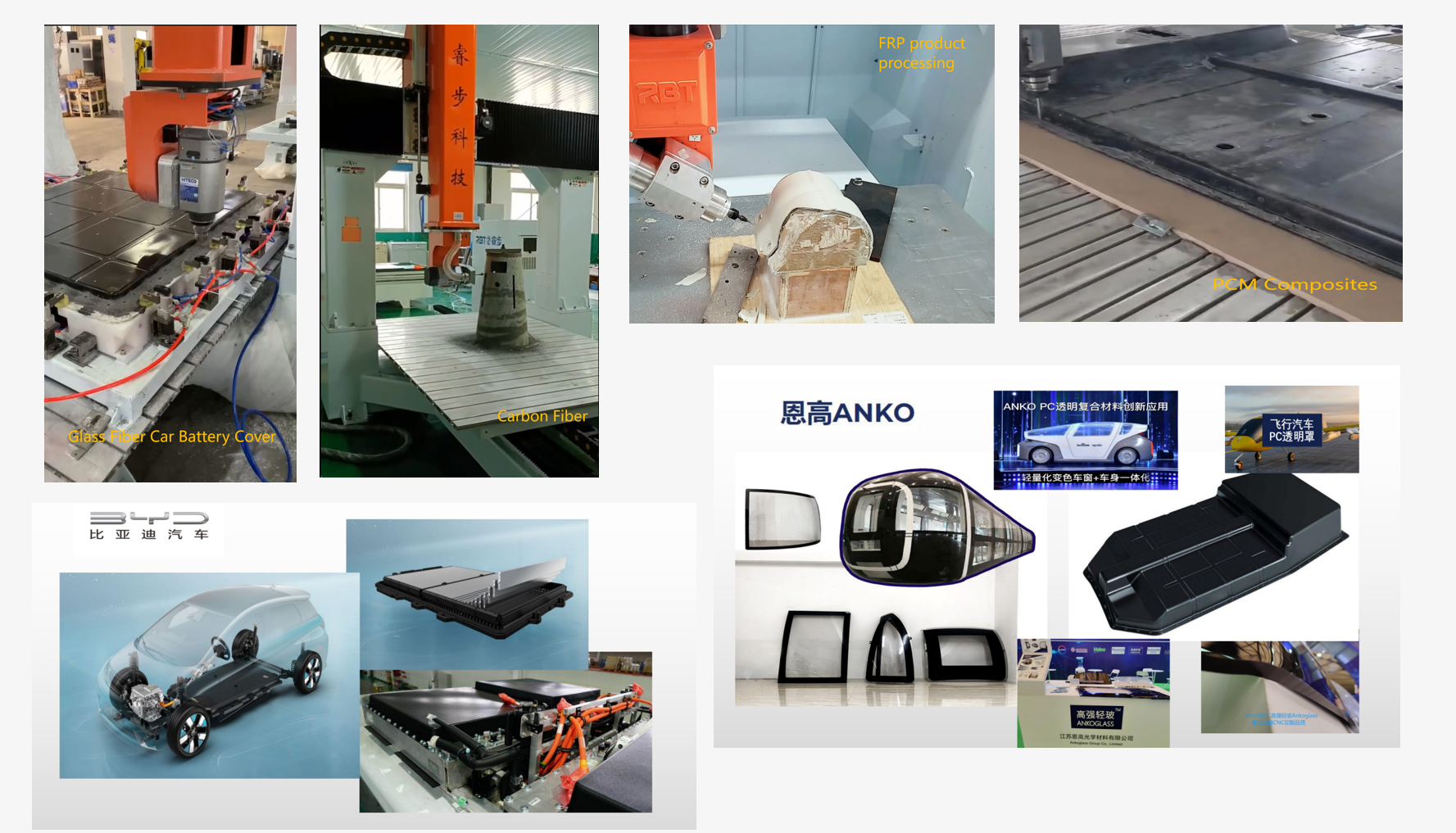

अनुप्रयोग सामग्री

स्थानापन्न लकड़ी, ईपीएस, फोम, एबीएस, एल्यूमीनियम मिश्र धातु, ऐक्रेलिक, लकड़ी, फाइबरग्लास, रबर, प्लास्टिक, राल, कार्बन, फाइबर ग्लास फाइबर, जिप्सम, कीचड़, पॉलिमर कंपोजिट और गैर-धातु कार्बोनाइज्ड मिश्रित सामग्री।

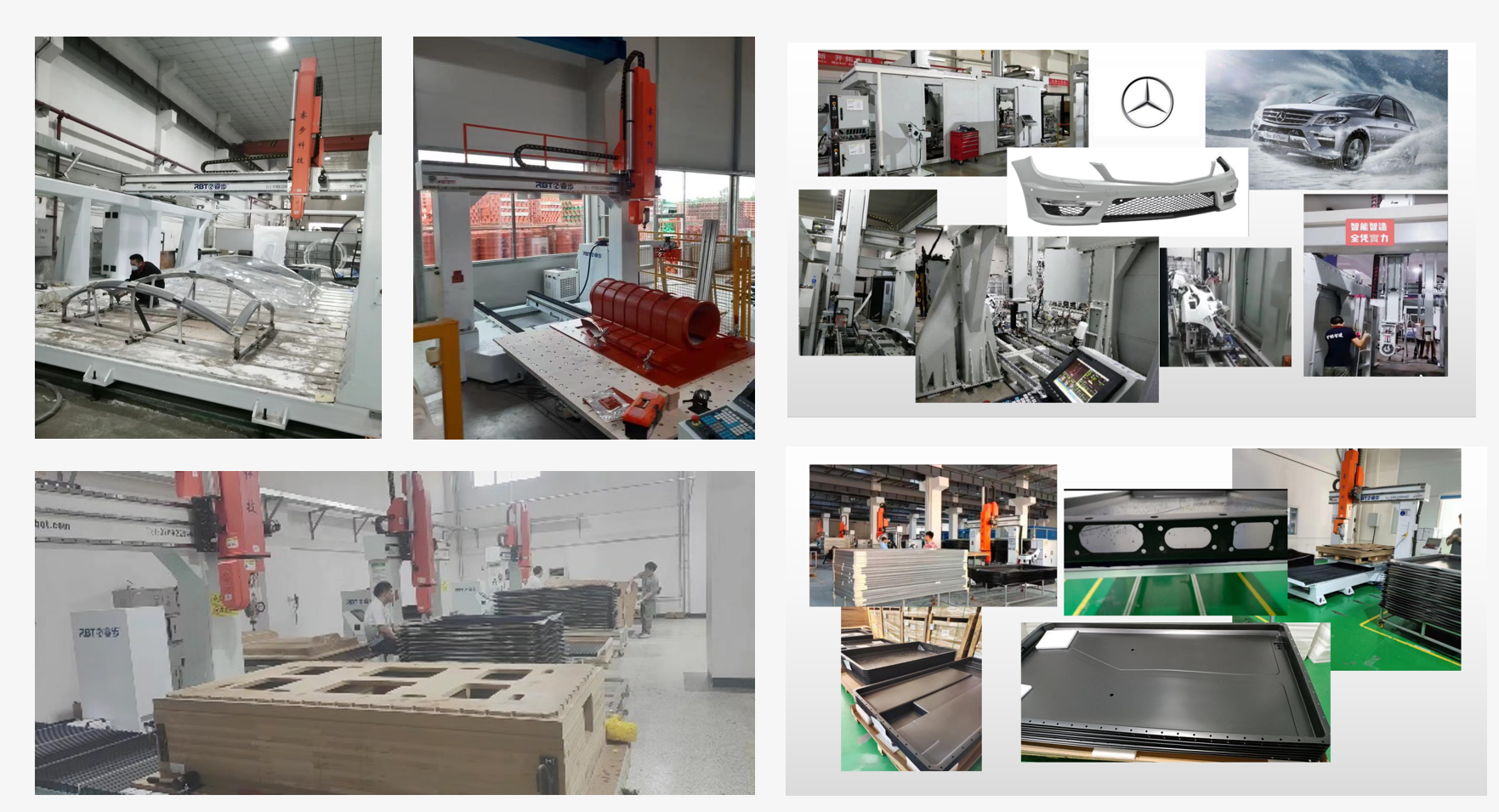

अनुप्रयोग उद्योग

एयरोस्पेस, रेल पारगमन, ऑटोमोटिव आंतरिक और बाहरी, ऊर्जा और भवन, समुद्री,  पैकिंग, चिकित्सा, पैटर्न और सांचे, और सेनेटरी वेयर

H5 अक्ष सीएनसी मिल का उपयोग कैसे करें?

मशीनिंग प्रोग्राम को 5 अक्ष सीएनसी मिल के संख्यात्मक नियंत्रण (एनसी) सिस्टम में लोड करें, मशीन चालू करें, और मशीनिंग प्रोग्राम शुरू करें। एनसी प्रणाली काटने वाले उपकरण की गति और मशीनिंग प्रक्षेपवक्र को नियंत्रित करती है, मशीनिंग मापदंडों के अनुसार विभिन्न जटिल मशीनिंग संचालन स्वचालित रूप से करती है। मशीनिंग पूरी होने के बाद, यह सुनिश्चित करने के लिए मशीनिंग परिणामों का निरीक्षण और माप करना आवश्यक है कि मशीनिंग सटीकता आवश्यकताओं को पूरा करती है। गैन्ट्री मशीनिंग केंद्र आमतौर पर एक स्वचालित माप प्रणाली से सुसज्जित होते हैं जो स्वचालित रूप से मशीनिंग परिणामों का पता लगा सकते हैं और एक निरीक्षण रिपोर्ट आउटपुट कर सकते हैं। यदि उसी भाग के लिए पुनः कार्य की आवश्यकता है, तो पहले लिखे गए मशीनिंग प्रोग्राम को सीधे बैच प्रोसेसिंग के लिए बुलाया जा सकता है।
