RB-F6-2520-Z08
RBT

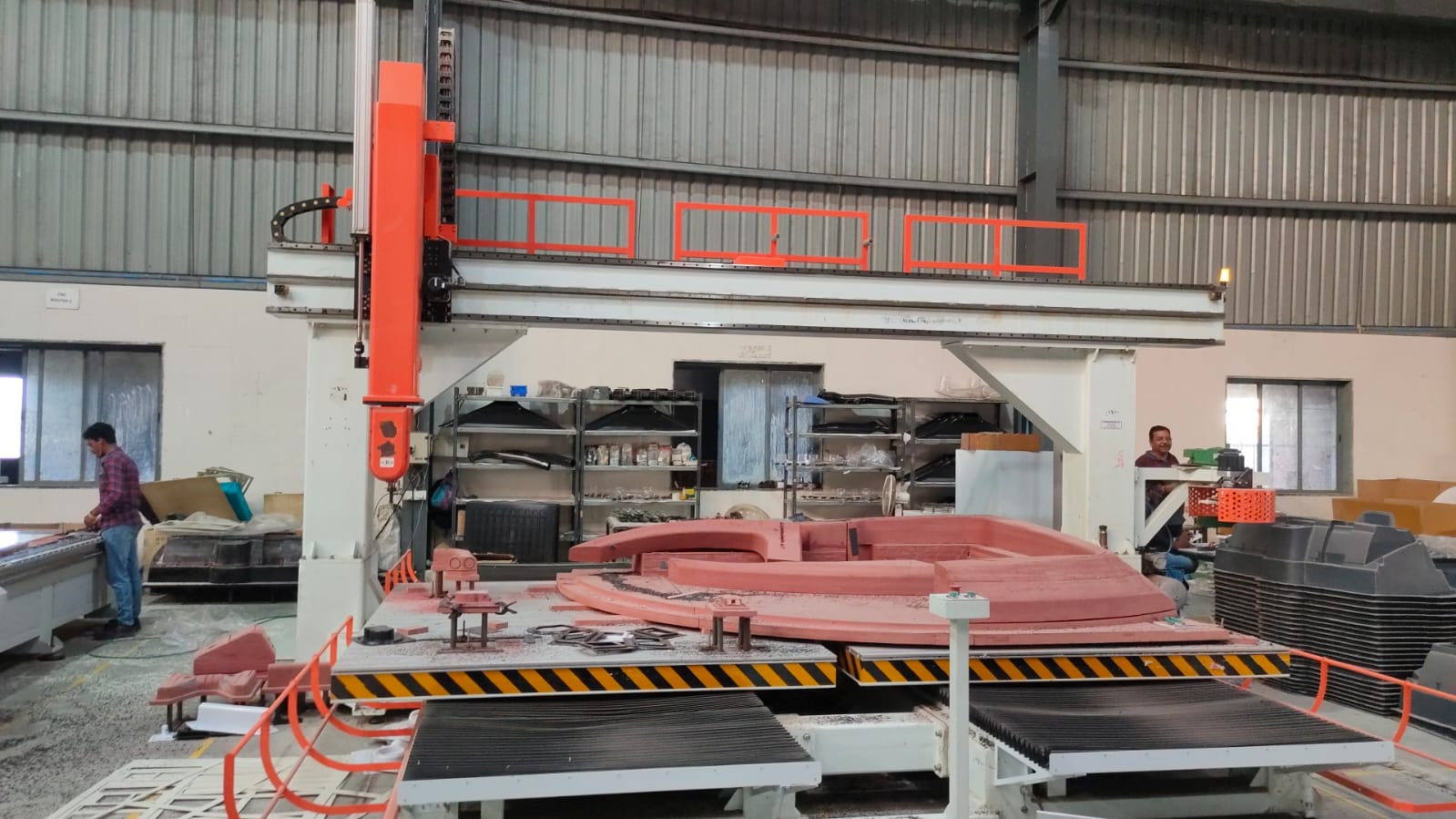

ट्विन टेबल 5 एक्सिस सीएनसी राउटर में एक दोहरी कार्यक्षेत्र प्रणाली है जो उत्पादन दक्षता को महत्वपूर्ण रूप से बढ़ाती है। दो स्वतंत्र कार्यक्षेत्रों के साथ, एक तालिका को मशीनीकृत किया जा सकता है जबकि दूसरा लोड या अनलोड किया जाता है, जिससे निरंतर उत्पादन की अनुमति मिलती है। इन वर्कबेंच को एक बड़ी तालिका में भी जोड़ा जा सकता है, जिससे यह बड़े उत्पादों को संसाधित करने के लिए एक आदर्श 5 एक्सिस सीएनसी मशीनिंग सेंटर बन जाता है। यह डिज़ाइन डाउनटाइम को कम करता है और उत्पादकता को बढ़ाता है।
एक SYNEC 5 अक्ष CNC कटिंग मशीन से लैस, यह राउटर जटिल मशीनिंग कार्यों जैसे ड्रिलिंग, पंचिंग, कटिंग और ट्रिमिंग में उत्कृष्ट प्रदर्शन करता है। उन्नत पांच-अक्ष लिंकेज सिस्टम उच्च गति प्रसंस्करण, सटीक और जटिल भाग उत्पादन के लिए व्यापक प्रोग्रामिंग समर्थन सुनिश्चित करता है, जिससे यह चिकित्सा अनुप्रयोगों के लिए 5 एक्सिस सीएनसी राउटर जैसे उद्योगों के लिए उपयुक्त है।

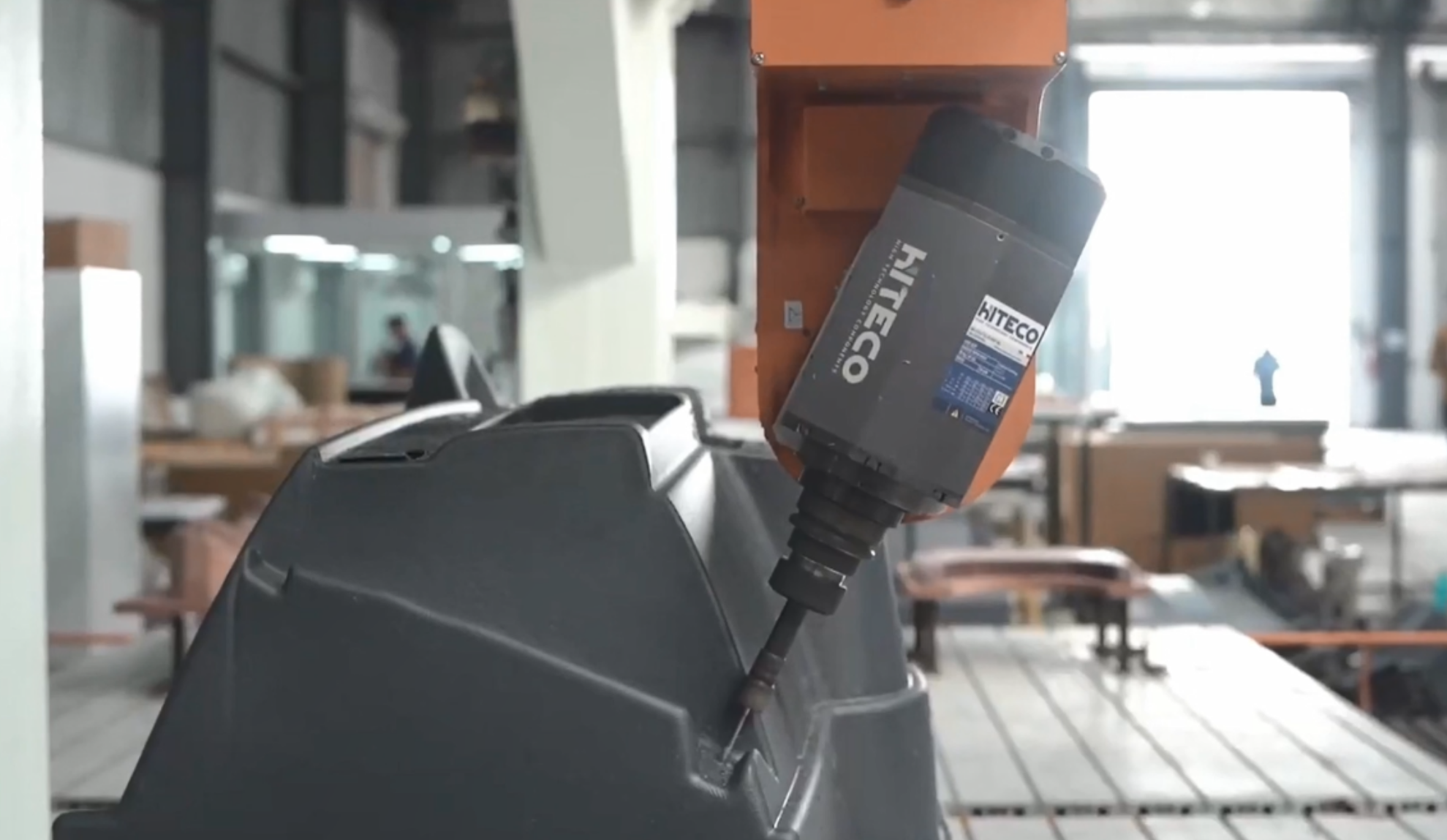

इस 5 एक्सिस सीएनसी मिलिंग मशीन में 3 रैखिक (एक्स, वाई, जेड) कुल्हाड़ियों और 2 घूर्णी (ए और बी या सी) कुल्हाड़ियों में शामिल हैं। मशीन अपने इन-हाउस ब्रांड स्पिंडल के साथ विश्वसनीय प्रदर्शन प्रदान करती है, साथ ही इटली के हिटको जैसे प्रीमियम आयातित विकल्पों के साथ, एयरोस्पेस सेक्टरों के लिए 5 एक्सिस सीएनसी राउटर में उपयोग के लिए अपनी क्षमताओं को बढ़ाता है।
मशीन एक 8-क्लैंप टूल मैगज़ीन के साथ आती है जो विभिन्न प्रकार के कटिंग टूल्स को संग्रहीत करती है, जिससे सीमलेस और स्वचालित टूल संक्रमण सुनिश्चित होता है। यह सुविधा वर्कफ़्लो का अनुकूलन करती है, डाउनटाइम को कम करती है, और किसी भी आधुनिक सीएनसी मिलिंग सेंटर के लिए आवश्यक है।
एक्स/वाई/जेड कुल्हाड़ियों के लिए ताइवान हायविन रोलर रैखिक गाइड और सी/बी अक्ष के लिए एक जापानी सुमिटोमो प्रिसिजन खोखले रिड्यूसर का उपयोग करते हुए, यह 5 एक्सिस सीएनसी मशीन भारी शुल्क काटने और विश्वसनीय प्रदर्शन की गारंटी देता है।

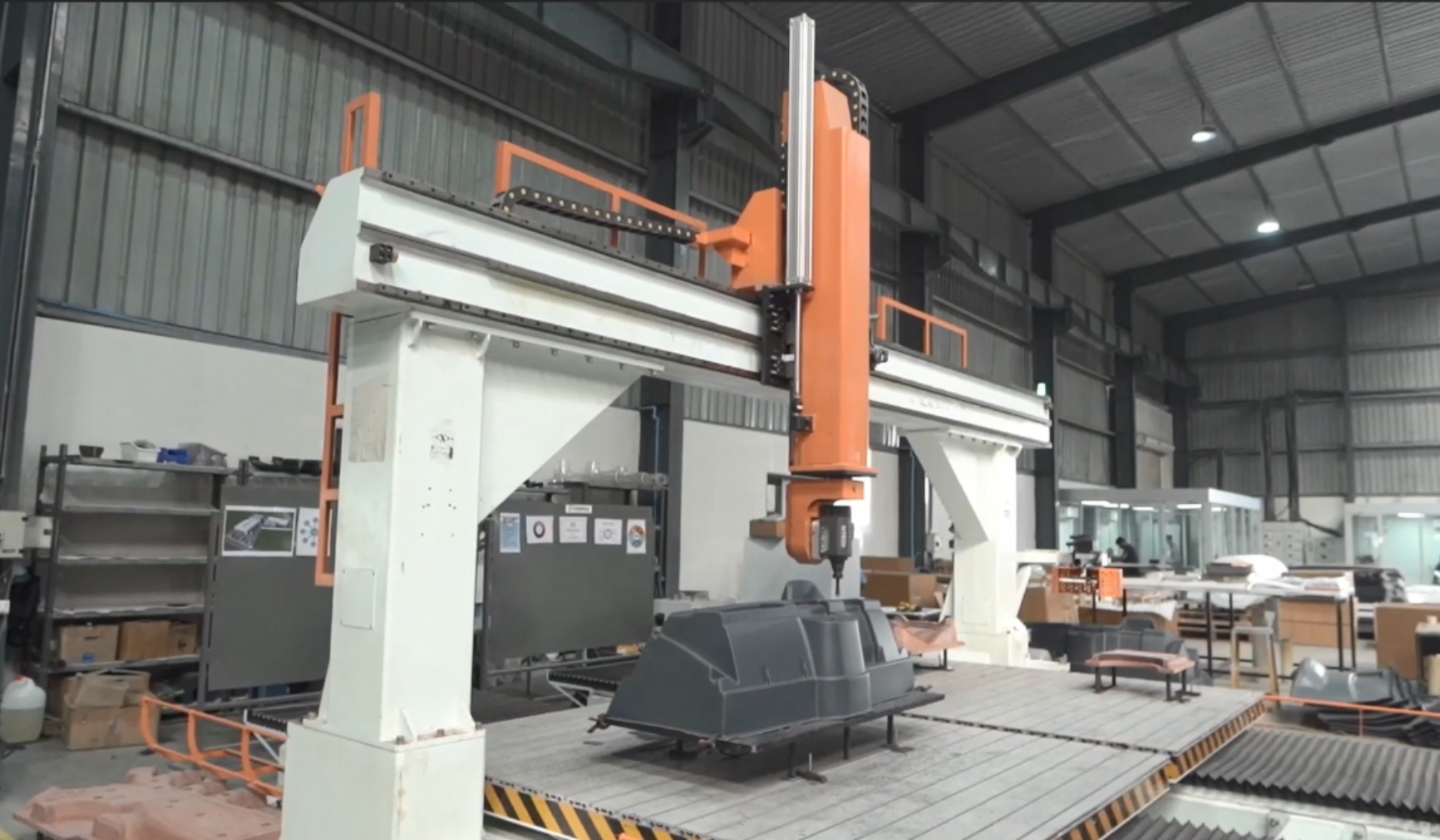

5 अक्ष सीएनसी राउटर एक ठोस वेल्डेड स्टील बेड के साथ बनाया गया है, जो रिब्ड प्लेटों के साथ प्रबलित है। सभी बेड घटक तनाव से राहत देने वाले उपचार से गुजरते हैं, सटीक मशीनिंग के लिए एक स्थिर नींव प्रदान करते हैं।
लेजर इंटरफेरोमीटर का पता लगाने को शामिल करते हुए, सीएनसी मशीनिंग सेंटर उच्च मशीन सटीकता सुनिश्चित करता है, कड़े उद्योग मानकों को पूरा करता है।
यह 5 एक्सिस सीएनसी मिलिंग मशीन एक सीई प्रमाणपत्र के साथ आती है, जो यूरोपीय सुरक्षा, स्वास्थ्य और पर्यावरण संरक्षण मानकों के अनुपालन का संकेत देती है, जिससे यह किसी भी सीएनसी कटिंग ऑपरेशन के लिए एक विश्वसनीय विकल्प बन जाता है।
ट्विन-टेबल 5-अक्ष सीएनसी राउटर का तकनीकी पैरामीटर
नहीं। | सामान | पैरामीटर | नहीं। | सामान | पैरामीटर |
1 | प्रोडक्ट का नाम | ट्विन टेबल 5-एक्सिस सीएनसी मशीनिंग सेंटर | 9 | जेड अक्ष अधिकतम गति | 20 मीटर/मिनट |
2 | नमूना | RB-F6-2520-Z08 | 10 | सटीकता दोहराएं (300 मिमी के भीतर) | ± 0.05 मिमी |
3 | एक्स अक्ष प्रभावी स्ट्रोक | 2500 मिमी | 11 | वोल्टेज | 380V |
4 | Y अक्ष प्रभावी स्ट्रोक | 2000 मिमी | 12 | कुल शक्ति | 14.5kW |
5 | जेड अक्ष प्रभावी स्ट्रोक | 820 मिमी | 13 | स्पिंडल पावर | 5.5kW (अनुकूलन योग्य ( |
6 | बी-अक्ष रोटेशन कोण | ± 130 ° | 14 | आवृत्ति | 50 हर्ट्ज |
7 | सी-अक्ष रोटेशन कोण | ± 540 ° | 15 | वज़न | 4.1t |
8 | X/y अक्ष अधिकतम गति | 35 मीटर/मिनट | 16 | आकार | L3482*W3350*H3768MM |
एक पांच-अक्ष सीएनसी राउटर एक बहुमुखी मशीन है जो सामग्री की एक विस्तृत श्रृंखला को संभाल सकती है
1। प्लास्टिक: एबीएस, पीवीसी, पॉली कार्बोनेट (पीसी), पॉलीप्रोपाइलीन (पीपी), पॉलीस्टायरीन (पीएस), पॉलीइथाइलीन (पीई), पीईटी, एचडीपीई, पीईटीजी, ऐक्रेलिक, और बहुत कुछ।
2। समग्र सामग्री: कार्बन फाइबर (पीसीएम/आरटीएम/एसएमसी/एलएफटी, आदि), ग्लास फाइबर, और कार्बन/कार्बन कंपोजिट।
3। लकड़ी: ठोस लकड़ी, प्लाईवुड, एमडीएफ (मध्यम-घनत्व फाइबरबोर्ड), और अन्य लकड़ी-आधारित सामग्री।
4। नरम धातु: एल्यूमीनियम, तांबा, जस्ता, यह हल्के भागों और संरचनाओं के लिए उपयुक्त है।
5। एल्यूमीनियम / पेपर हनीकॉम्ब
6. उच्च घनत्व स्पंज, स्टायरोफोम फोम, प्लास्टर, मोल्ड या कास्टिंग बनाने के लिए।
7.Resin: कास्टिंग और 3 डी प्रिंटिंग सहित विभिन्न अनुप्रयोगों में उपयोग किया जाता है, राल को सीएनसी राउटर द्वारा आकार दिया जा सकता है।
5-अक्ष सीएनसी राउटर का उपयोग उद्योगों की एक विस्तृत श्रृंखला में किया जाता है
1। एयरोस्पेस: जटिल विमान घटकों के निर्माण के लिए, जैसे इंजन भाग, विंग घटकों और आंतरिक फिटिंग।
2। मोटर वाहन: इंजन भागों, निलंबन घटकों और आंतरिक ट्रिम सहित कारों और ट्रकों के लिए जटिल भागों का उत्पादन करने के लिए।
3। मेडिकल: मेडिकल इंस्ट्रूमेंट्स, प्रोस्थेटिक्स और डेंटल उपकरणों की सटीक मशीनिंग के लिए।
4। मोल्ड एंड डाई मेकिंग: कॉम्प्लेक्स मोल्ड्स बनाने के लिए और इंजेक्शन मोल्डिंग, ब्लो मोल्डिंग और अन्य विनिर्माण प्रक्रियाओं के लिए मर जाता है।
5। वुडवर्किंग: फर्नीचर बनाने, कैबिनेटरी और आर्किटेक्चरल वुडवर्किंग में उच्च-सटीक कटिंग और नक्काशी के लिए।
6। रैपिड प्रोटोटाइप: उत्पाद विकास के लिए प्रोटोटाइप का उत्पादन करने के लिए, डिजाइनरों को अपने डिजाइनों को पुनरावृति और परिष्कृत करने की अनुमति देता है।
7। समुद्री: जटिल नाव और जहाज घटकों के उत्पादन के लिए, जैसे पतवार भाग, प्रोपेलर और आंतरिक फिटिंग।
8। पवन टर्बाइन, सौर पैनलों और अन्य ऊर्जा से संबंधित उपकरणों में घटकों के लिए ऊर्जा।
9। पैकेजिंग: जटिल पैकेजिंग मशीनरी और मोल्ड्स के उत्पादन के लिए।
10.Sign बनाना: तीन आयामी संकेत बनाने और जटिल आकृतियों के साथ प्रदर्शित करने के लिए।
लेजर इंटरफेरोमीटर द्वारा परिशुद्धता परीक्षण
CE ने 5 अक्ष CNC राउटर को मंजूरी दी
सहयोग के मामले
फैक्टरी अवलोकन
पैकिंग और वितरण
