आरबी-F5-1930-Z08
RBT
8465990000
पांच-अक्ष सीएनसी मशीन
1. सिस्टम SYNEC पांच-अक्ष लिंकेज सीएनसी प्रणाली को अपनाता है, जिसके कार्य, स्थिरता और बिक्री के बाद सेवा के मामले में बहुत फायदे हैं; पांच-अक्ष मशीनिंग का समर्थन करें; संचालन और अनुप्रयोग फ़ंक्शन सरल और सीखने में आसान हैं। इससे सुसज्जित किया जा सकता है आरटीसीपी फ़ंक्शन।
2. मिलिंग हेड में 2 सीएनसी निरंतर रोटरी निर्देशांक होते हैं: चौथा (सी) अक्ष और 5वां (बी) अक्ष, जो लिंकेज प्रोसेसिंग (मिलिंग, होल पंचिंग और एज कटिंग या ट्रिमिंग फ़ंक्शन सहित) को साकार करता है। रैखिक अक्षों (एक्स, वाई और जेड) के साथ इन दो रोटरी अक्षों का संयोजन विनिर्माण में उच्च स्तर का लचीलापन और सटीकता प्रदान करता है, जिससे जटिल भागों और घटकों के निर्माण की अनुमति मिलती है जिन्हें मशीन के साथ उत्पादन करना मुश्किल या असंभव होगा। जिसमें गति के अक्ष कम होते हैं।
आरबीटी ने स्वतंत्र रूप से स्पिंडल का विकास और उत्पादन किया या जर्मनी/इटली/कोरिया ने विकल्प के लिए एचएसएम, हिटेको, एचएसडी जैसे स्पिंडल का आयात किया।
3. पूरे उत्पाद की मल्टी-फेस प्रोसेसिंग को उच्च प्रसंस्करण परिशुद्धता, कुशल और सटीक स्थिति के साथ एक बार की क्लैंपिंग में पूरा किया जा सकता है।

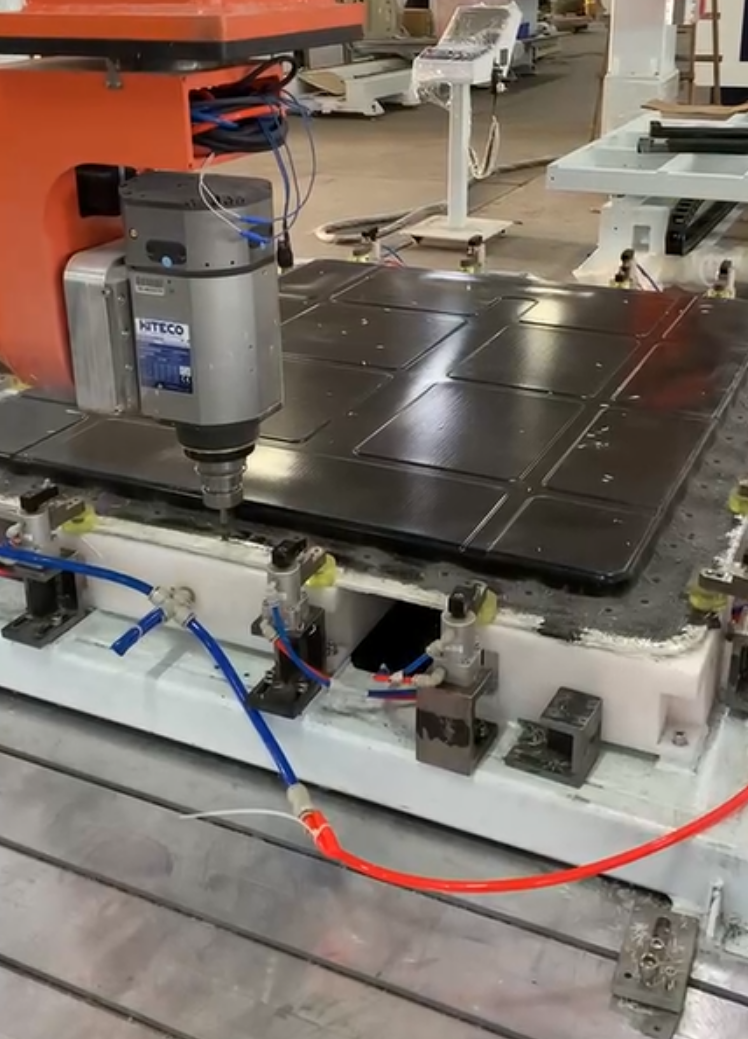

आरबीटी को वायवीय, वैक्यूम, हाइड्रोलिक और मैकेनिकल प्रकारों सहित स्थिरता में अनुभव किया जाता है, जो उपयोगकर्ता के डिजिटल मॉडल के आधार पर अनुकूलित डिजाइन के लिए योग्य है।
4. 5-एक्सिस सीएनसी मशीन की टूल मैगजीन एक भंडारण इकाई है जिसमें कई कटिंग टूल होते हैं, जो मशीनिंग के दौरान स्वचालित टूल परिवर्तन की अनुमति देता है, दक्षता बढ़ाता है और सेटअप समय को कम करता है।
तकनीकी मापदण्ड
नहीं। | सामान | पैरामीटर | नहीं। | सामान | पैरामीटर |
1 | प्रोडक्ट का नाम | पांच-अक्ष सीएनसी मशीन | 9 | Z अक्ष अधिकतम गति | 20 मी/मिनट |
2 | नमूना | आरबी-F5-1930-Z08 | 10 | सटीकता दोहराएँ (300 मिमी के भीतर) | ±0.05मिमी |
3 | एक्स अक्ष प्रभावी स्ट्रोक | 1900 मिमी | 11 | वोल्टेज | 380V |
4 | Y अक्ष प्रभावी स्ट्रोक | 3000 मिमी | 12 | कुल शक्ति | 14.5 किलोवाट |
5 | Z अक्ष प्रभावी स्ट्रोक | 800 मिमी | 13 | धुरी शक्ति | 5.5KW(अनुकूलन योग्य) |
6 | बी-अक्ष घूर्णन कोण | ±130° | 14 | आवृत्ति | 50HZ |
7 | सी-अक्ष घूर्णन कोण | ±540° | 15 | वज़न | 3.5 टन |
8 | X/Y अक्ष अधिकतम गति | 35 मी/मिनट | 16 | आकार | L5100*W2610*H3982mm |

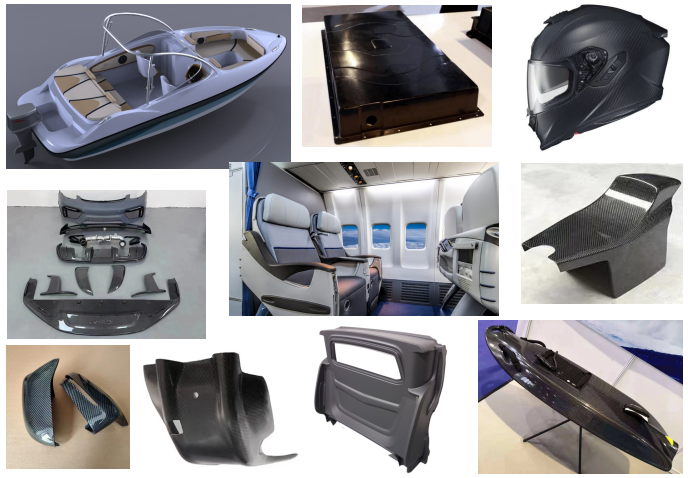

मशीन के लिए लागू
समग्र सामग्रीएस: कार्बन फाइबर (पीसीएम/आरटीएम/एसएमसी/एलएफटी, आदि), ग्लास फाइबर, कार्बन/कार्बन, आदि;
प्लास्टिक: एबीएस, पीवीसी, पीसी, पीपी, पीएस, पीई, पीईटी, एचडीपीई, पीईटीजी, ऐक्रेलिक आदि;
अन्य गैर-धातु सामग्री: उच्च घनत्व स्पंज, स्टायरोफोम फोम, लकड़ी, स्थानापन्न लकड़ी, पत्थर, प्लास्टर आदि
मशीन का व्यापक रूप से उपयोग किया जाता है
एयरोस्पेस, रेल ट्रांजिट, ऑटोमोटिव इंटीरियर और एक्सटीरियर, खेल के सामान, चिकित्सा सौंदर्य, सफेद सामान, हस्तशिल्प और सेनेटरी वेयर जैसे उद्योगों में मोल्ड निर्माण, मिश्रित सामग्री प्रसंस्करण और मोटी शीट थर्मोफॉर्मिंग प्रसंस्करण।

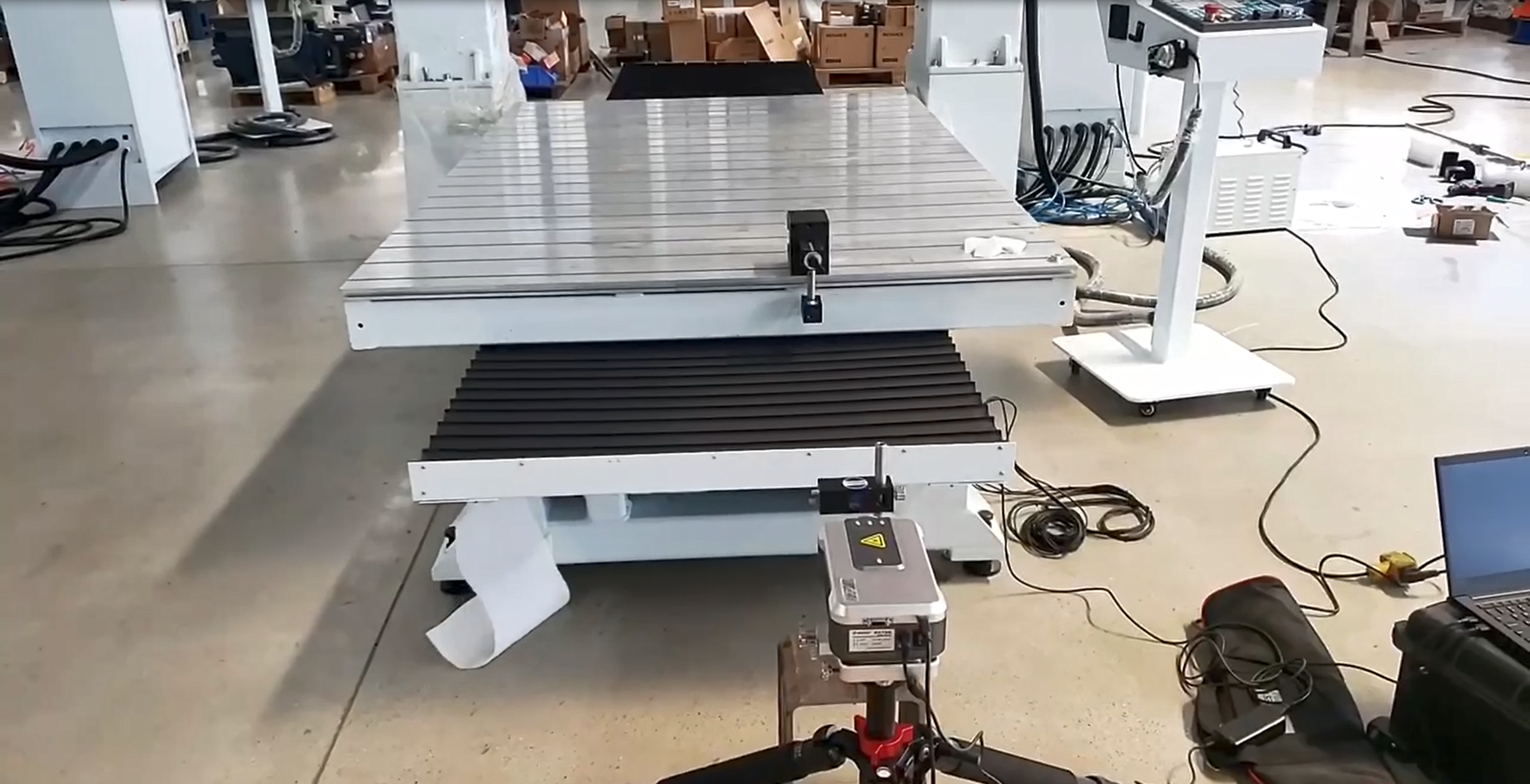

5-अक्ष सीएनसी मशीन की सटीकता को सत्यापित करने के लिए लेजर इंटरफेरोमीटर परीक्षण
असेंबली प्रक्रिया सख्ती से सीएनसी मशीन टूल्स के मानकों के अनुसार होती है, और असेंबली सटीकता सुनिश्चित करने के लिए मशीन निरीक्षण और त्रुटि क्षतिपूर्ति के लिए लेजर ट्रैकर्स, ब्रिटिश रेनिशॉ बॉलबार आदि का उपयोग किया जाता है।
सीई प्रमाणित 5 अक्ष सीएनसी मशीन
प्रतिनिधि ग्राहक
सहयोग के मामले
यहां 5-अक्ष सीएनसी मशीनों के लिए अनुकूलन परियोजनाओं के कुछ काल्पनिक उदाहरण दिए गए हैं:
BYD (ऑटोमोटिव एंड एनर्जी कंपनी):
BYD के लिए अनुकूलित 5-अक्ष सीएनसी मशीनें जटिल इलेक्ट्रिक वाहन घटकों, जैसे बैटरी केसिंग और इलेक्ट्रिक मोटर्स के लिए जटिल आवास, के उत्पादन के लिए उच्च-सटीक उपकरणों से सुसज्जित हो सकती हैं।
बेंज (ऑटोमोटिव लक्ज़री ब्रांड):
बेंज के लिए, अनुकूलित मशीनों में उच्च गुणवत्ता वाले फिनिश के साथ लक्जरी कार इंटीरियर घटकों के उत्पादन के लिए उन्नत सॉफ्टवेयर एकीकरण की सुविधा हो सकती है, जो सही फिट और सौंदर्य अपील सुनिश्चित करती है।
बोइंग (एयरोस्पेस और रक्षा निगम):
बोइंग मजबूत फिक्स्चर और टूलींग के साथ अनुकूलित 5-अक्ष सीएनसी मशीनों का उपयोग कर सकता है, जो मिश्रित सामग्री, जैसे विंग घटकों और इंजन हाउसिंग से विमान के हिस्सों की सटीक मिलिंग के लिए डिज़ाइन की गई हैं।
ANKO ग्लास अनुकूलन परियोजना:
ANKO ग्लास को ग्लासफाइबर पार्ट निर्माण की जटिलताओं को संभालने में सक्षम 5-अक्ष सीएनसी मशीन की आवश्यकता होती है।

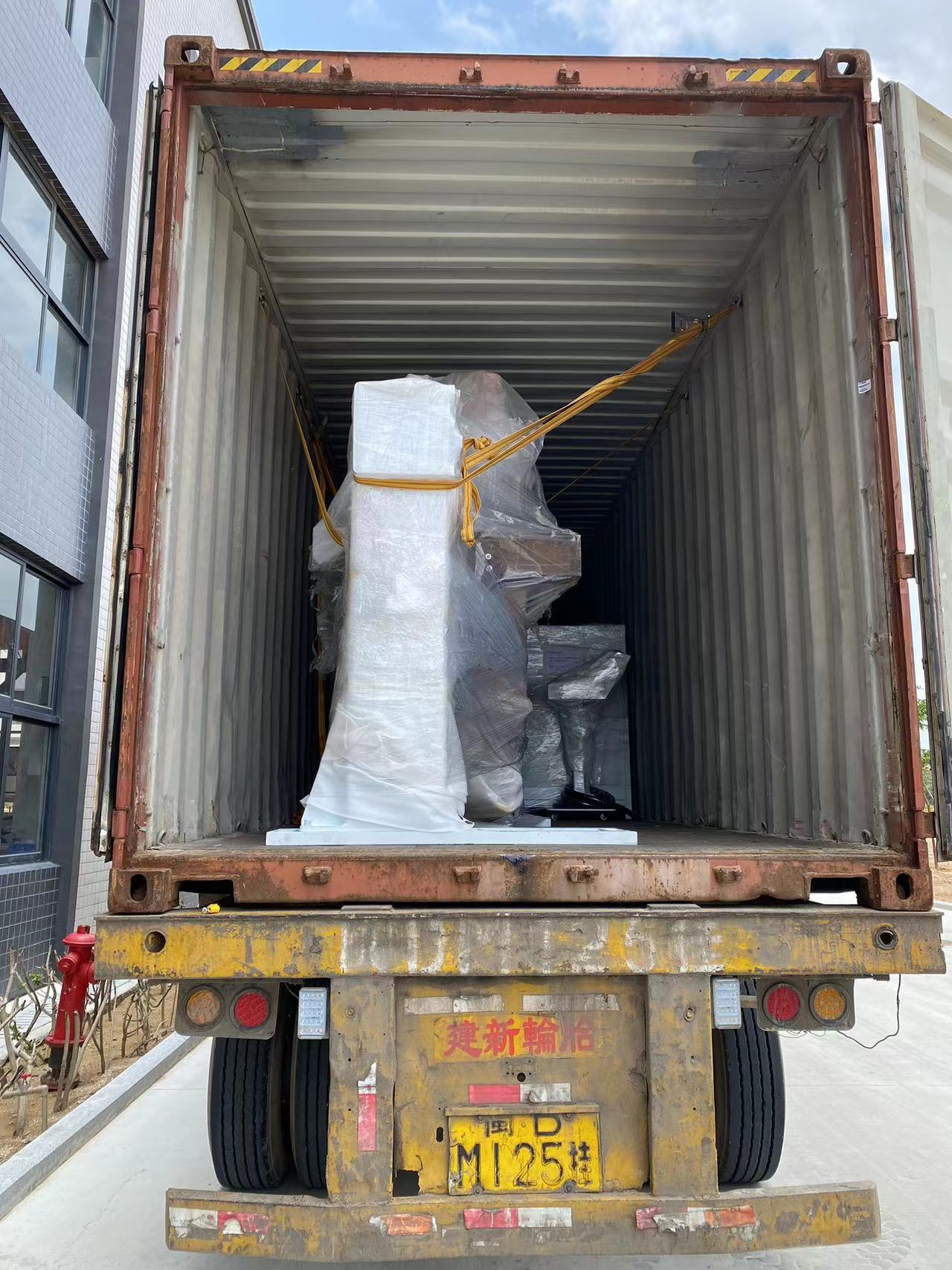

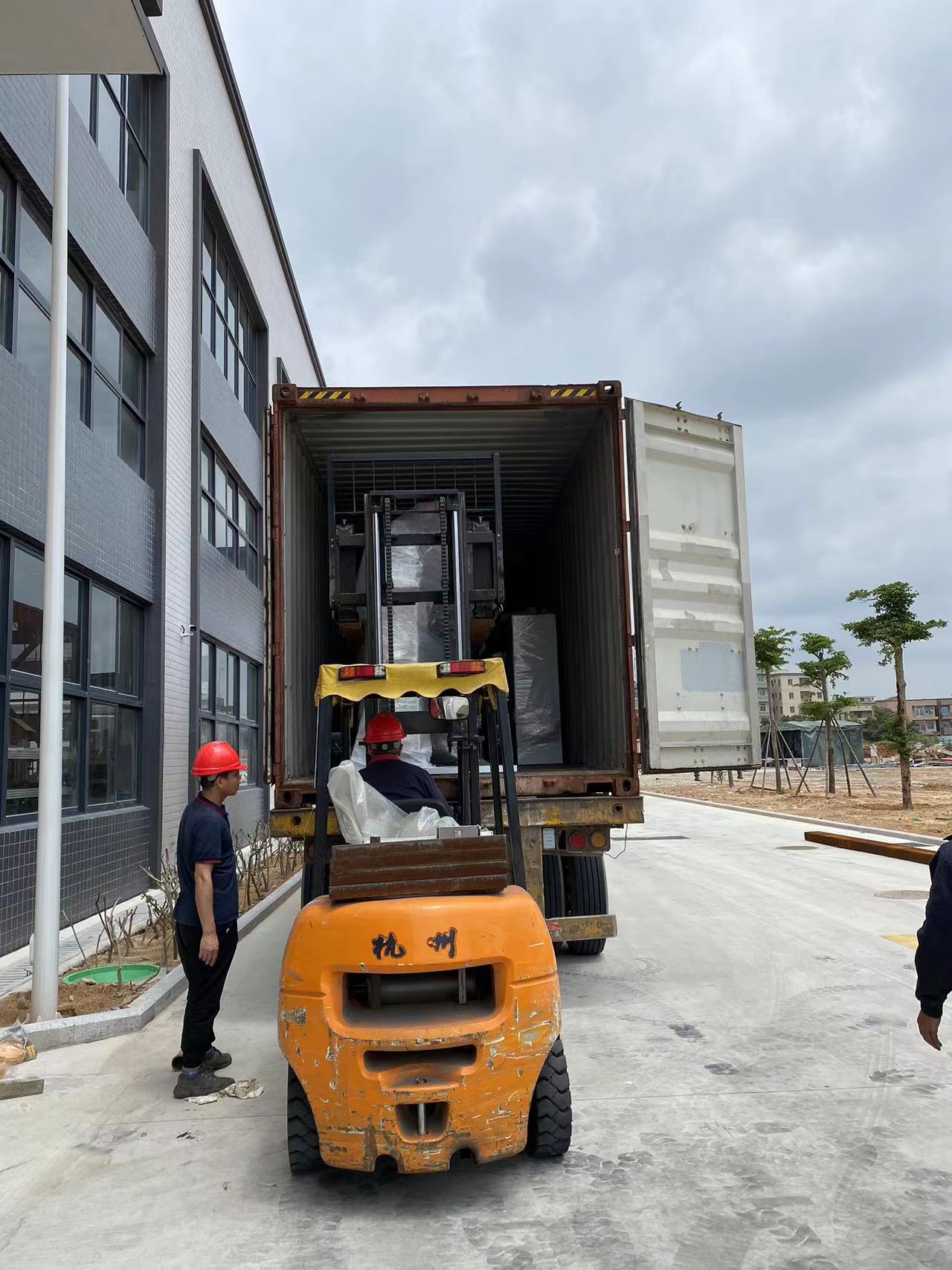

पैकिंग एवं डिलिवरी
