आरबी-एच6-3626-12
RBT
8465990000
5 एक्सिस रोटरी ट्विन टेबल सीएनसी मशीन

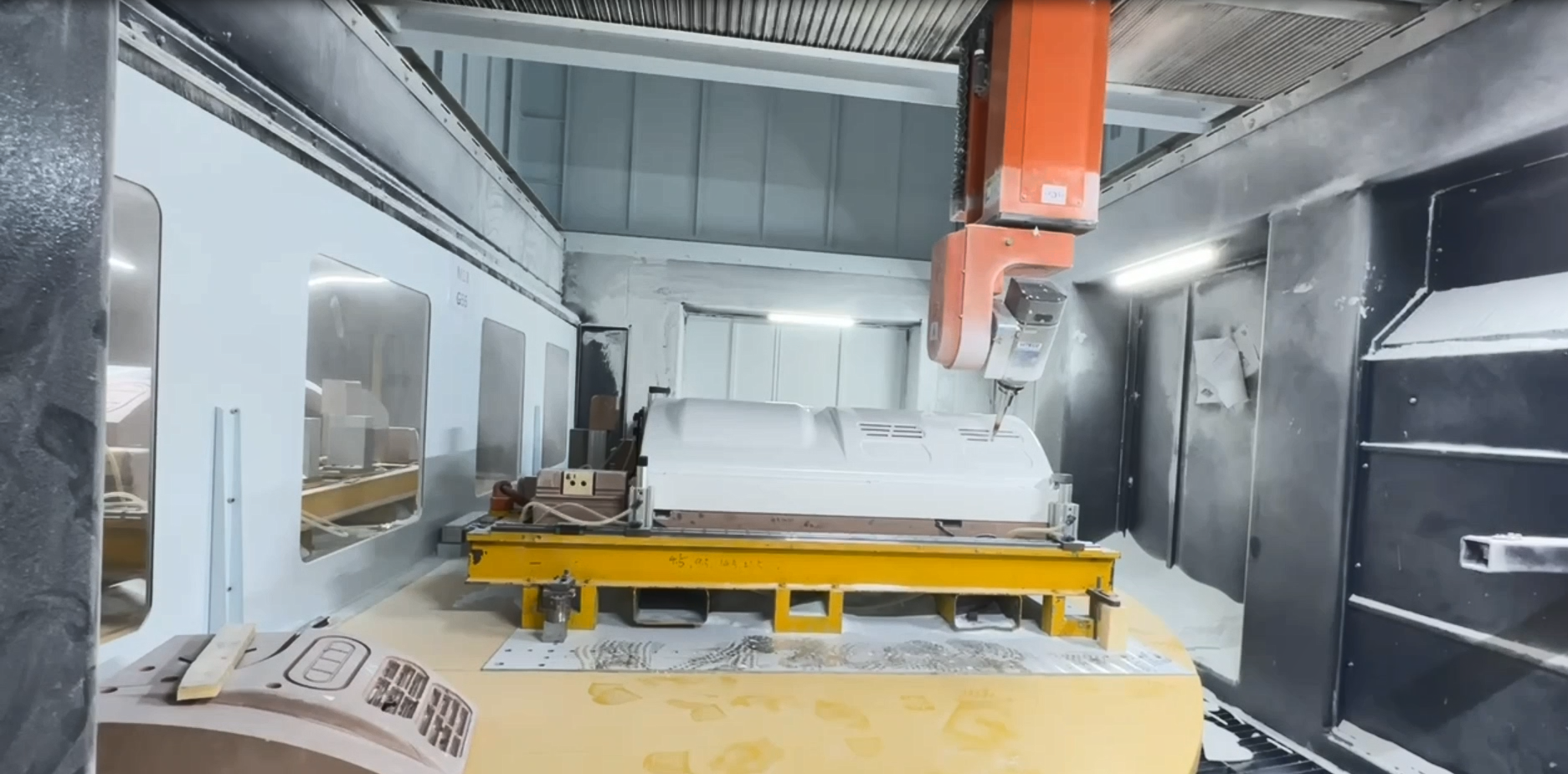

1.5 एक्सिस रोटरी ट्विन टेबल सीएनसी मशीनिंग केंद्र एक अत्याधुनिक विनिर्माण समाधान है जो बहुमुखी प्रतिभा के साथ उच्च परिशुद्धता को जोड़ता है।इसमें दो स्वतंत्र रूप से घूमने योग्य कार्य तालिकाएँ हैं, जिन्हें कार्यान्वित किया जा सकता है प्रसंस्करण क्षेत्र और लोडिंग और अनलोडिंग क्षेत्र के बीच स्वचालित संपर्क। 5-अक्ष क्षमता में वर्कपीस की स्थिति के लिए तीन रैखिक अक्ष (एक्स, वाई और जेड) और दो रोटरी अक्ष (आमतौर पर ए और सी) शामिल हैं जो उपकरण को घुमाने और झुकाने की अनुमति देते हैं, जिससे जटिल और बहु-आयामी मशीनिंग संचालन सक्षम होते हैं। .यह सेटअप उन उद्योगों के लिए विशेष रूप से फायदेमंद है जो एयरोस्पेस, रेलवे, ऑटोमोटिव, ऊर्जा और भवन, समुद्री, पैकिंग और चिकित्सा उपकरण विनिर्माण जैसे जटिल ज्यामिति वाले उच्च परिशुद्धता घटकों की मांग करते हैं।
2. ट्रस-प्रकार की डबल वर्कटेबल और सुरक्षात्मक कक्ष संरचना उत्पादन के दौरान सुरक्षा सुरक्षा और मलबे की रोकथाम को पूरा करती है;फर्श नाली धूल संग्रह उपकरण बाहरी प्रसंस्करण मलबे को इकट्ठा करने के लिए उच्च प्रदर्शन वाले धूल कलेक्टर के साथ सहयोग करता है।

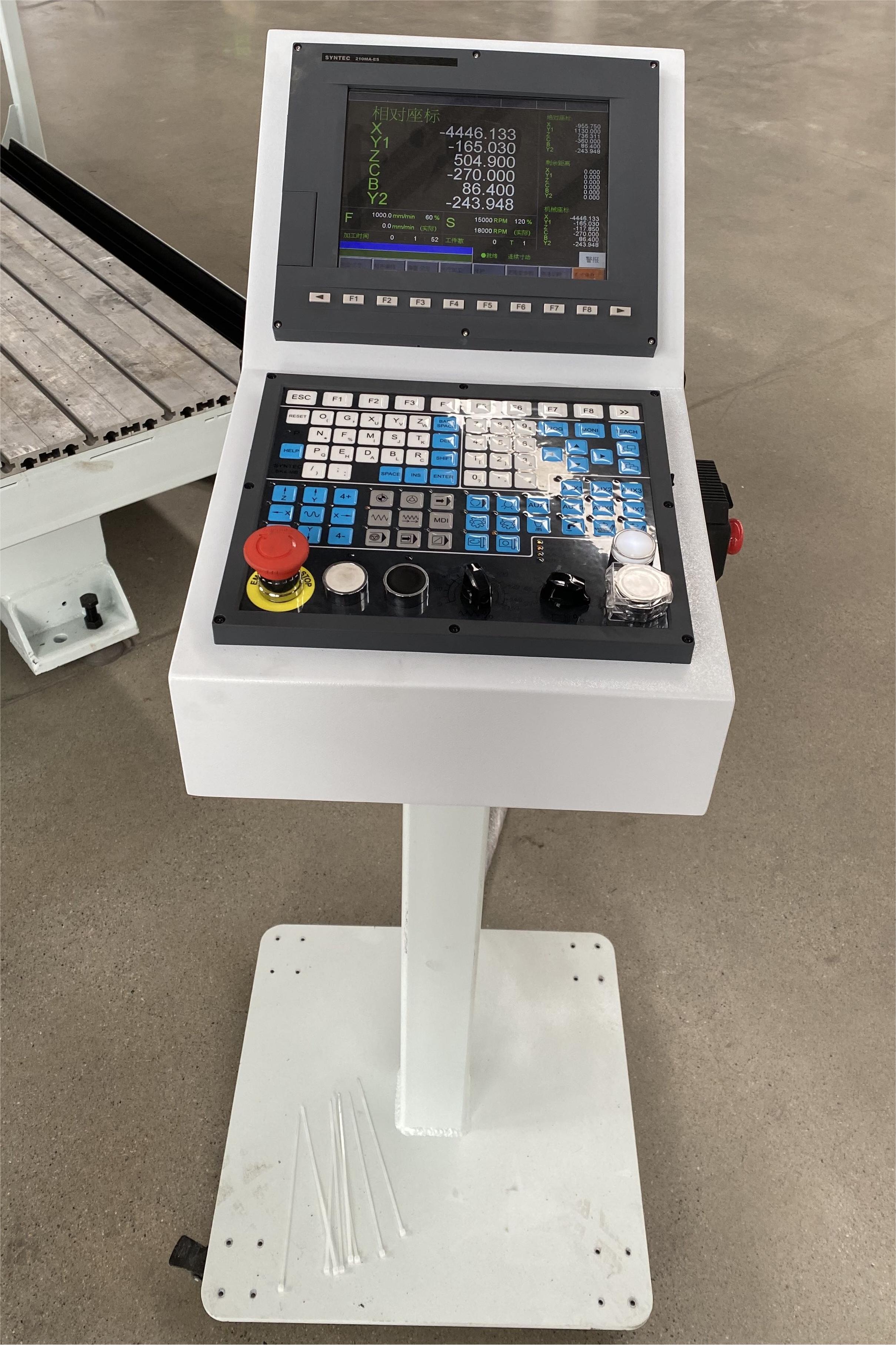

3. 5-अक्ष सीएनसी मशीनिंग केंद्रों के लिए ताइवान सिंटेक सीएनसी प्रणाली उपयोगकर्ता के अनुकूल इंटरफेस, उच्च गति गति नियंत्रण, सटीक मशीनिंग क्षमताओं और जटिल भाग प्रोग्रामिंग के लिए मजबूत सॉफ्टवेयर, उन्नत विनिर्माण प्रक्रियाओं में दक्षता और उत्पादकता बढ़ाने जैसे लाभ प्रदान करती है।
4. इलेक्ट्रिक स्पिंडल, जिसमें विशेष सिरेमिक बीयरिंग हैं और मालिकाना ग्रीस के साथ चिकनाई है, कोई तेल रिसाव सुनिश्चित नहीं करता है और उच्च गति मशीनिंग के लिए आदर्श है, जो सीएनसी अनुप्रयोगों की मांग में विश्वसनीयता और सटीकता प्रदान करता है।यह निरंतर 24 घंटे प्रसंस्करण सुनिश्चित करने के लिए एक तरल शीतलन प्रणाली को अपनाता है। आरबीटी ने स्वतंत्र रूप से स्पिंडल का विकास और उत्पादन किया या जर्मनी/इटली/कोरिया ने विकल्प के लिए एचएसएम, हिटेको, एचएसडी जैसे स्पिंडल का आयात किया।

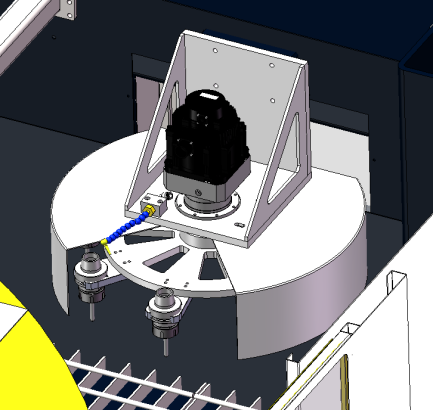

5. 5-अक्ष सीएनसी मशीन की टूल पत्रिका एक भंडारण इकाई है जिसमें कई काटने वाले उपकरण होते हैं, जो मशीनिंग के दौरान स्वचालित उपकरण परिवर्तन की अनुमति देता है, दक्षता बढ़ाता है और सेटअप समय को कम करता है।

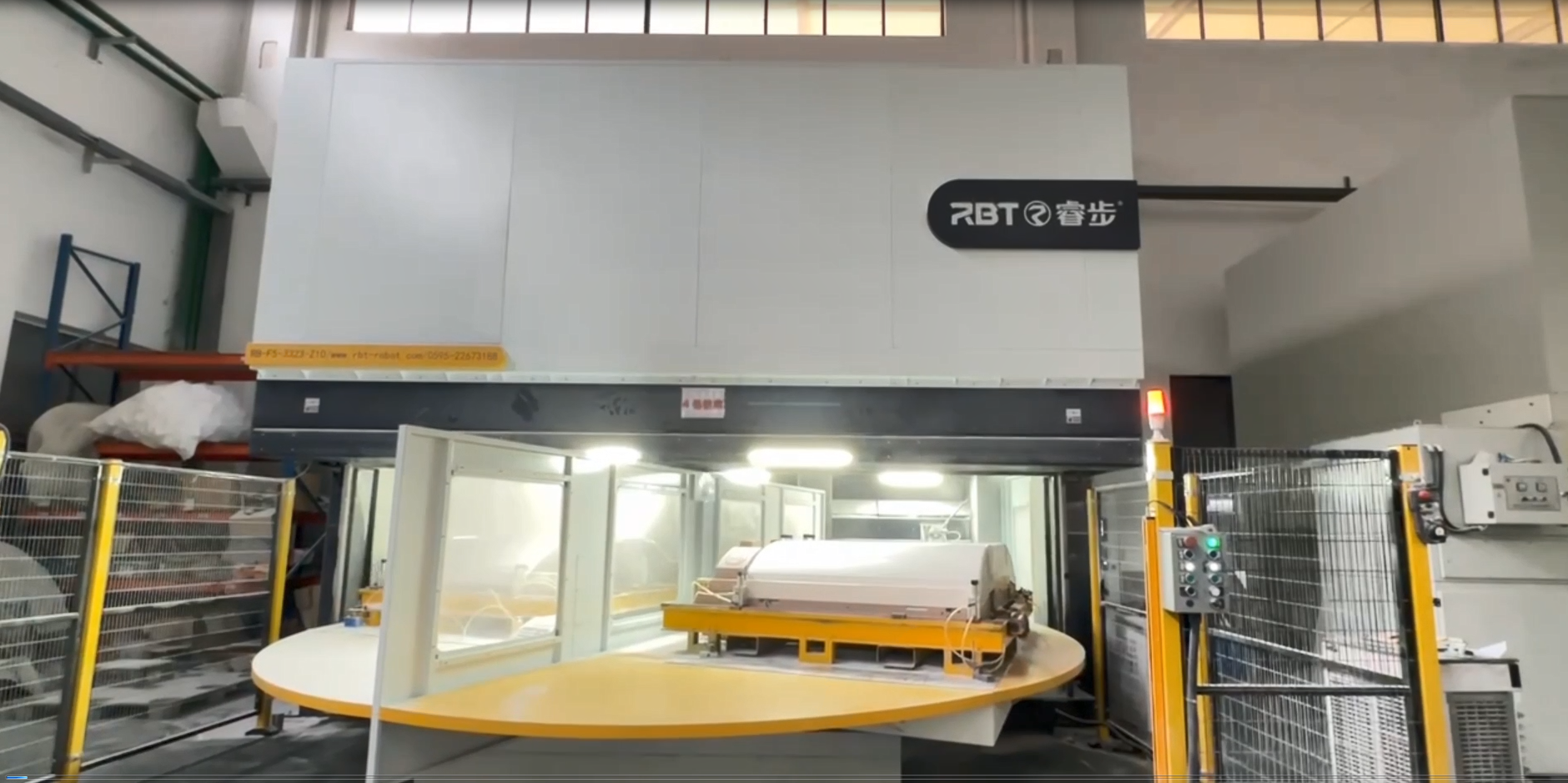

6. उत्पाद के संसाधित होने के बाद चलने योग्य रोटरी वर्कटेबल स्वचालित रूप से मशीन प्रसंस्करण स्थिति से बाहर निकल जाती है, जिससे लोडिंग और अनलोडिंग सुरक्षित और अधिक सुविधाजनक हो जाती है, और प्रसंस्करण क्षेत्र और लोडिंग और अनलोडिंग क्षेत्र के बीच स्वचालित इंटरैक्शन का एहसास होता है।
तकनीकी मापदंड
नहीं। | सामान | पैरामीटर | नहीं। | सामान | पैरामीटर |
1 | प्रोडक्ट का नाम | रोटरी ट्विन टेबल के साथ 5-एक्सिस सीएनसी मशीनिंग सेंटर | 9 | Z अक्ष अधिकतम गति | 20मी/मिनट |

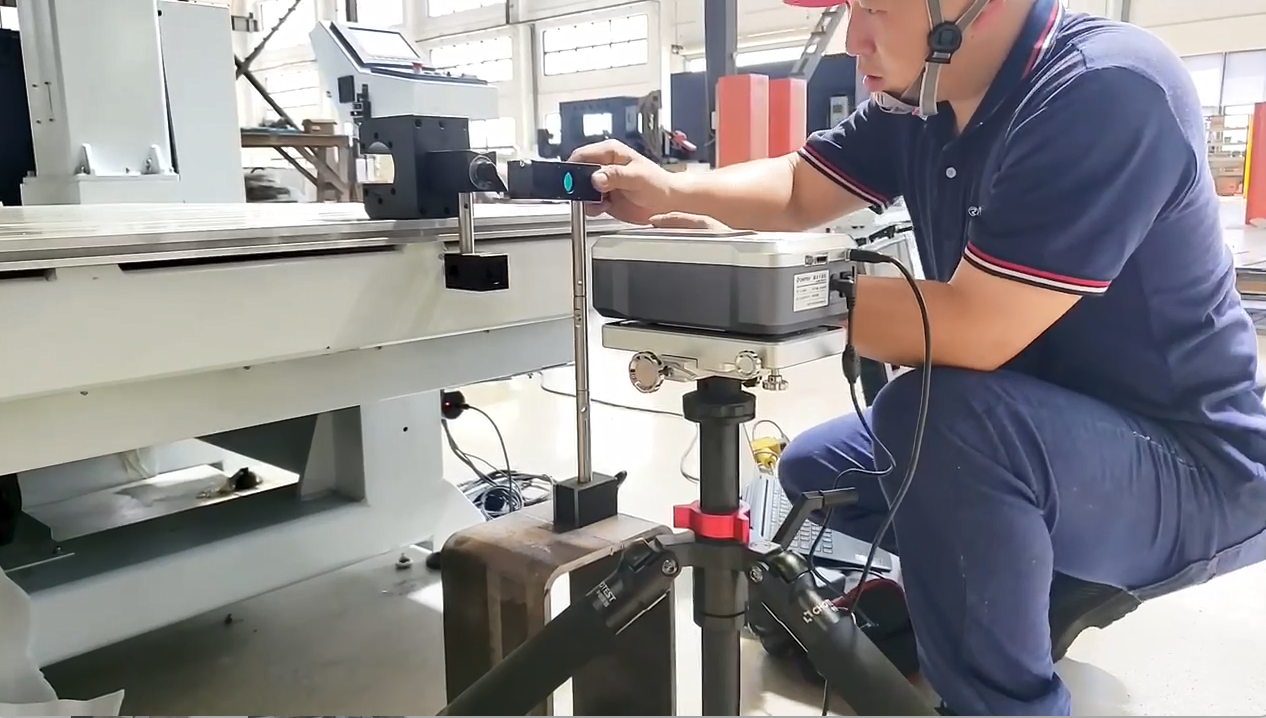

2 | नमूना | आरबी-एफ5-3323-जेड10 | 10 | सटीकता दोहराएँ (300 मिमी के भीतर) | ±0.05मिमी |
3 | एक्स अक्ष प्रभावी स्ट्रोक | 3250 मिमी | 11 | वोल्टेज | 380V |
4 | Y अक्ष प्रभावी स्ट्रोक | 2250 मिमी | 12 | कुल शक्ति | 25.35 किलोवाट |
5 | Z अक्ष प्रभावी स्ट्रोक | 1000 मिमी | 13 | धुरी शक्ति | 17KW(अनुकूलन योग्य) |
6 | बी-अक्ष घूर्णन कोण | ±120° | 14 | आवृत्ति | 50HZ |
7 | सी-अक्ष घूर्णन कोण | ±540° | 15 | वज़न | 12टी |
8 | X/Y अक्ष अधिकतम गति | 40 मी/मिनट | 16 | आकार |
