| मात्रा: | |
|---|---|
आरबी-एच 6-3626-12
RBT
8465990000
1। दोहरी-रोटेशन उच्च क्षमता वाली धुरी:
अपनी व्यावसायिक आवश्यकताओं का मूल्यांकन करने पर, हम आपकी विशिष्ट आवश्यकताओं के लिए सबसे उपयुक्त 5-अक्ष स्पिंडल इकाई की सिफारिश करेंगे।
आरटीसीपी फ़ंक्शन के साथ 2। 5-अक्ष मोशन कंट्रोलर:
RTCP (रोटेशन टूल सेंटर पॉइंट) फ़ंक्शन उपकरण और सतह के बीच एक निरंतर कोण पर रोटरी कुल्हाड़ियों को बनाए रखता है। यह वास्तविक (एक साथ) और नकली (3+2) 5-अक्ष सीएनसी सिस्टम के बीच एक महत्वपूर्ण अंतर है।
3। कठोर रूप से टेम्पर्ड वेल्डेड स्टील फ्रेमवर्क:
इन स्टील फ्रेमवर्क को विक्षेपण का मुकाबला करने और कंपन को कम करने के लिए पर्याप्त पसलियों के साथ दृढ़ किया जाता है। आवश्यक संरचनाएं हमारे इन-हाउस टेम्परिंग ओवन में एक तनाव-राहत प्रक्रिया से गुजरती हैं।

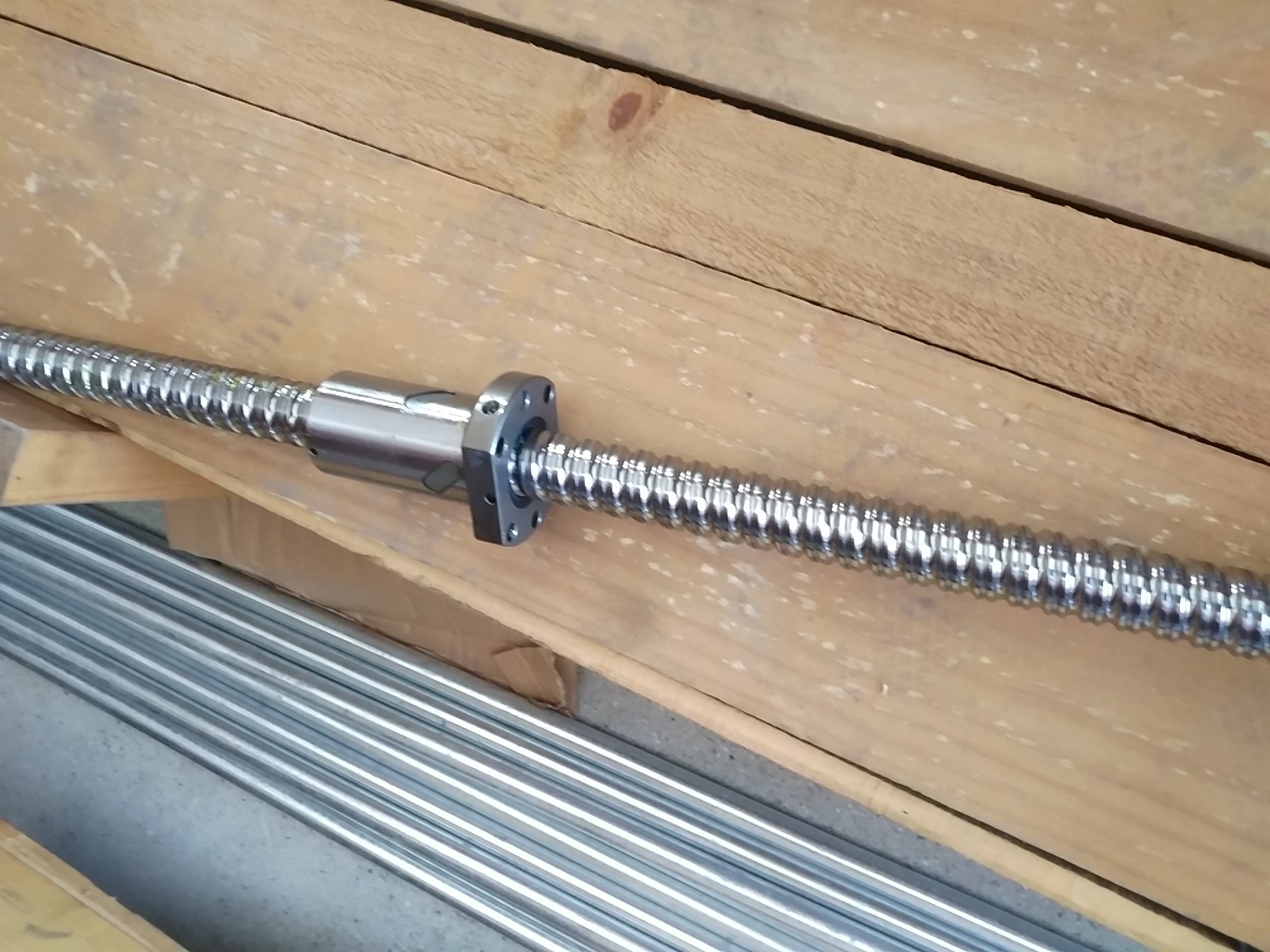

4। प्रिसिजन बॉल स्क्रू एक्ट्यूएशन सिस्टम:
बॉल स्क्रू घर्षण और तंग संपर्क की पेशकश करते हैं, जिसके परिणामस्वरूप अधिक यांत्रिक दक्षता और बढ़ी हुई पुन: पोजिशनिंग सटीकता होती है, जबकि 5 एक्सिस सीएनसी मशीनिंग सेंटर के लगातार स्नेहन की आवश्यकता को भी कम किया जाता है।
5। स्वचालित उपकरण परिवर्तन (एटीसी) और अंशांकन प्रणाली:
5-अक्ष मशीनिंग प्रक्रिया पूरी तरह से उपकरण बदलने और अंशांकन के साथ स्वचालित है, जो एकल सेटअप में भागों के निर्बाध और निर्बाध प्रसंस्करण को सक्षम करती है।
6। विविध तालिका विन्यास:
मशीन टेबल कॉन्फ़िगरेशन की एक श्रृंखला उपलब्ध है (एल्यूमीनियम, स्टील, कच्चा लोहा), जिसमें टी-स्लॉट्स, फ्लैट सतहों, या बीस्पोक टेबल और विशिष्ट आवश्यकताओं के अनुरूप जिग्स शामिल हैं।
।
8। 5-अक्ष मशीनिंग केंद्रों के लिए व्यापक धूल संग्रह समाधान प्रदान करें, कुशलता से कैप्चरिंग और मलबे को फ़िल्टर करना, एक स्वच्छ, सुरक्षित और इष्टतम कामकाजी वातावरण सुनिश्चित करना।
तकनीकी मापदंड
नहीं। | सामान | पैरामीटर | नहीं। | सामान | पैरामीटर |
1 | प्रोडक्ट का नाम | 5 एक्सिस सीएनसी मशीनिंग सेंटर रोटरी ट्विन टेबल के साथ | 9 | जेड अक्ष अधिकतम गति | 20 मीटर/मिनट |
2 | नमूना | RB-F5-3323-Z10 | 10 | सटीकता दोहराएं (300 मिमी के भीतर) | ± 0.05 मिमी |
3 | एक्स अक्ष प्रभावी स्ट्रोक | 3250 मिमी | 11 | वोल्टेज | 380V |
4 | Y अक्ष प्रभावी स्ट्रोक | 2250 मिमी | 12 | कुल शक्ति | 25.35kW |
5 | जेड अक्ष प्रभावी स्ट्रोक | 1000 मिमी | 13 | स्पिंडल पावर | 17KW (अनुकूलन योग्य ( |
6 | बी-अक्ष रोटेशन कोण | ± 120 ° | 14 | आवृत्ति | 50 हर्ट्ज |
7 | सी-अक्ष रोटेशन कोण | ± 540 ° | 15 | वज़न | 12t |
8 | X/y अक्ष अधिकतम गति | 40 मीटर/मिनट | 16 | आकार |
लागू उद्योग और सामग्री
उद्योग: मोल्ड मैन्युफैक्चरिंग, कम्पोजिट मटेरियल प्रोसेसिंग, और मोटी शीट थर्मोफॉर्मिंग प्रोसेसिंग जैसे कि एयरोस्पेस, रेल ट्रांजिट, ऑटोमोटिव इंटीरियर और बाहरी, ऊर्जा और बिल्डिंग, मरीन, पैकिंग, मेडिकल, पैटर्न और मोल्ड्स, और सेनेटरी वेयर।
सामग्री: विभिन्न प्रकार के समग्र सामग्री में कार्बन फाइबर, ग्लास फाइबर और कार्बन/कार्बन शामिल हैं। एबीएस, पीवीसी, पीसी, पीपी, पीएस, पीई, पीईटी, एचडीपीई, पीईटीजी और ऐक्रेलिक जैसे प्लास्टिक भी आमतौर पर उपयोग किए जाते हैं। इसके अतिरिक्त, उच्च घनत्व स्पंज, स्टायरोफोम फोम, लकड़ी, पत्थर, प्लास्टर, एमडीएफ और राल जैसी अन्य सामग्री हैं। एल्यूमीनियम, तांबा और जस्ता, साथ ही एल्यूमीनियम/पेपर हनीकॉम्ब जैसी नरम धातुओं का भी उपयोग किया जाता है।

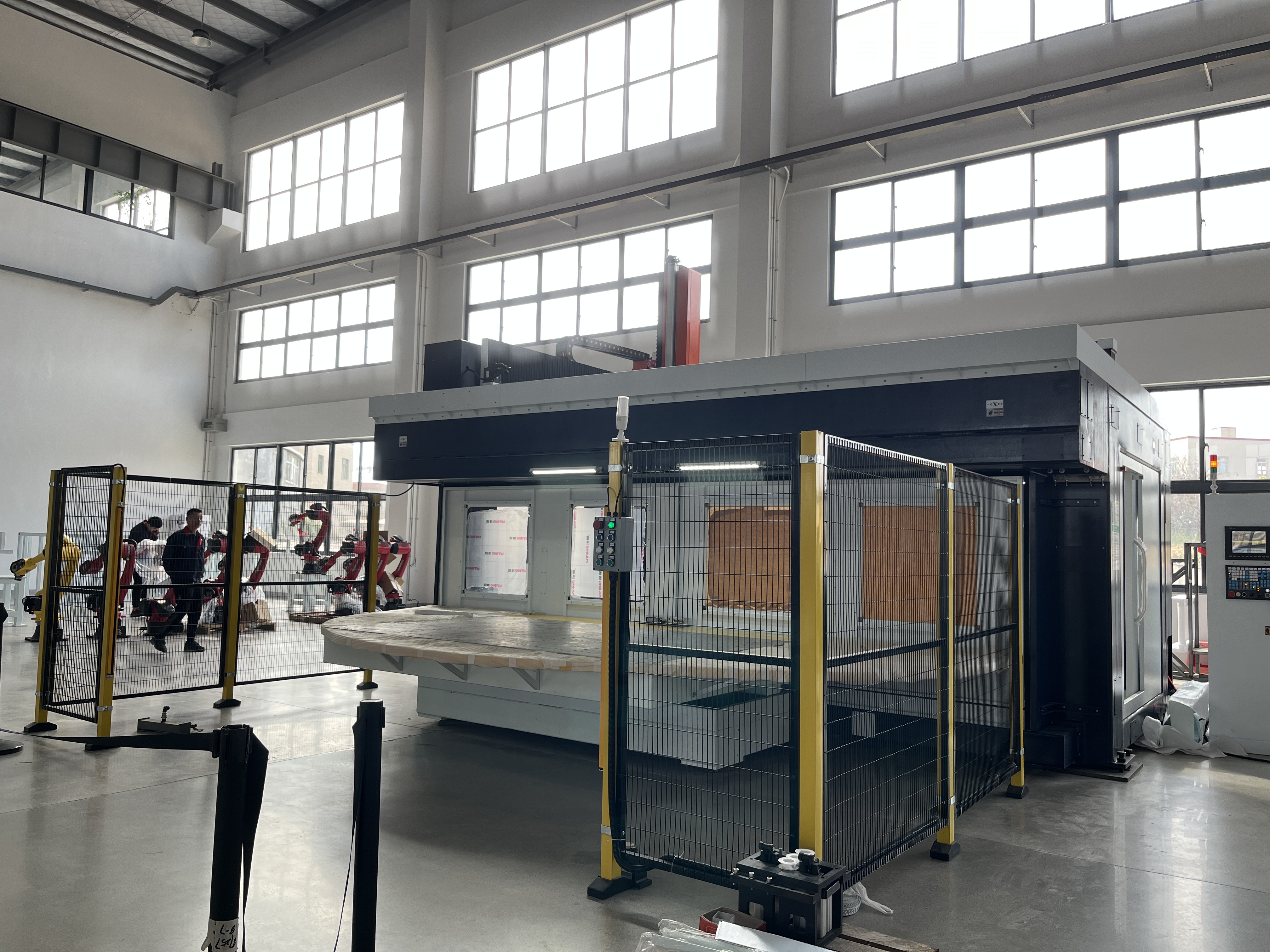

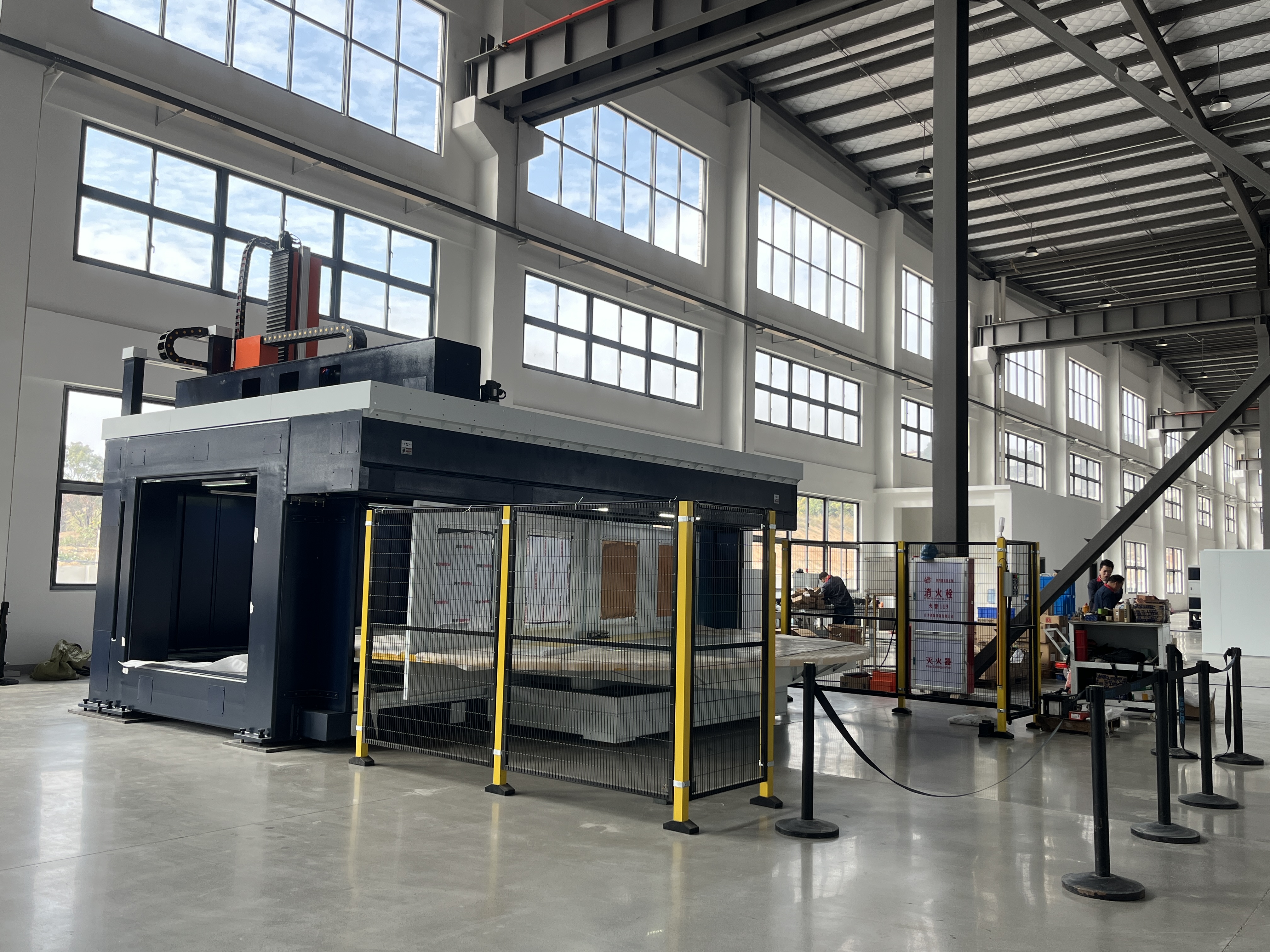

आरबीटी कारखाना उत्पादन साइट और टीम
