5 अक्ष सीएनसी राउटर आज विनिर्माण उद्योगों में उपयोग किए जाने वाले सबसे उन्नत कंप्यूटर-नियंत्रित मशीनिंग उपकरणों में से एक है। पारंपरिक 3-अक्ष मशीनों के विपरीत जो केवल X, Y और Z दिशाओं के साथ चलती हैं, 5-अक्ष प्रणाली दो अतिरिक्त घूर्णी अक्ष जोड़ती है। यह प्रमुख वृद्धि निर्माताओं को अत्यधिक जटिल, बहु-आयामी घटकों को असाधारण परिशुद्धता, कम हैंडलिंग और काफी तेज उत्पादन गति के साथ एक ही सेटअप में मशीन बनाने की अनुमति देती है। जैसे-जैसे उद्योग कड़ी सहनशीलता, जटिल ज्यामिति और उच्च उत्पादकता पर जोर दे रहे हैं, 5 अक्ष सीएनसी राउटर आधुनिक निर्माण के लिए एक महत्वपूर्ण समाधान बन गया है।
एयरोस्पेस घटकों से लेकर ऑटोमोटिव मोल्ड्स, बड़े समग्र भागों और सटीक लकड़ी के काम तक, 5 अक्ष सीएनसी राउटर मिलिंग, कटिंग, ड्रिलिंग और आकार देने में अद्वितीय स्वतंत्रता प्रदान करता है। इस लेख में, हम गहराई से जानेंगे कि 5 अक्ष सीएनसी राउटर मशीन क्या है, यह कैसे काम करती है, इसके कॉन्फ़िगरेशन, अनुप्रयोग, फायदे, सीमाएं और किसी एक का चयन करते समय क्या विचार करना चाहिए। चाहे आप सीएनसी तकनीक में नए हों या उन्नत 5 अक्ष सीएनसी रूटिंग में अपग्रेड करना चाह रहे हों, यह व्यापक मार्गदर्शिका आपको वह सब कुछ बताएगी जो आपको जानना आवश्यक है।
सीएनसी रूटिंग कंप्यूटर संख्यात्मक कोड द्वारा नियंत्रित स्वचालित मशीनिंग प्रक्रिया को संदर्भित करता है। एक राउटर प्रोग्राम किए गए टूलपाथ के आधार पर सामग्रियों को काटता या आकार देता है, जिससे दोहराए जाने योग्य, सटीक और कुशल उत्पादन की अनुमति मिलती है। सीएनसी राउटर का उपयोग लकड़ी, प्लास्टिक, धातु, फोम, कंपोजिट और अन्य इंजीनियर सामग्री में किया जाता है।
पारंपरिक सीएनसी राउटर में शामिल हैं:
एक्स-अक्ष: बाएँ से दाएँ
Y-अक्ष: आगे से पीछे
Z-अक्ष: ऊपर और नीचे
एक 5 अक्ष सीएनसी राउटर जोड़ता है:
ए-अक्ष: एक्स-अक्ष के चारों ओर घूमना
बी-अक्ष: वाई-अक्ष के चारों ओर घूमना
परिणाम: काटने का उपकरण वस्तुतः किसी भी कोण से वर्कपीस तक पहुंच सकता है। यह लचीलापन अंडरकट्स, गहरी गुहाओं, मिश्रित वक्रों और मुक्त-रूप वाली सतहों के निर्माण के लिए बेहद मूल्यवान है जो 3-अक्ष प्रणालियों पर असंभव या अक्षम हैं।
5 अक्ष सीएनसी रूटिंग प्रणाली सटीक यांत्रिकी, सर्वो मोटर्स, मोशन कंट्रोलर, सीएडी/सीएएम सॉफ्टवेयर और एक स्पिंडल को एकीकृत करती है। यहां बताया गया है कि प्रक्रिया आम तौर पर कैसे काम करती है:
ऑपरेटर CAD सॉफ़्टवेयर जैसे सॉलिडवर्क्स, राइनो या फ़्यूज़न 360 में एक 3D मॉडल बनाता है।
सीएएम सॉफ्टवेयर विशेष रूप से 5-अक्ष मशीनिंग के लिए टूलपाथ उत्पन्न करता है। इन टूलपाथों में जटिल कोणों को प्राप्त करने के लिए सिंक्रनाइज़ रैखिक और रोटरी मूवमेंट शामिल हैं।
ऑपरेटर सेट करता है:
वर्कपीस शून्य बिंदु
उपकरण की लंबाई ऑफसेट
स्थिरता निर्देशांक
घूर्णी धुरी बिंदु
मशीनिंग के दौरान, नियंत्रक लगातार रैखिक और रोटरी दोनों अक्षों को समायोजित करता है, जिससे स्पिंडल को इष्टतम कटिंग अभिविन्यास बनाए रखने की अनुमति मिलती है। परिणामस्वरूप, कटर मैन्युअल पुनर्स्थापन की आवश्यकता के बिना घुमावदार आकार, गहरी जेब या बहु-पक्षीय ज्यामिति का पालन कर सकता है।
एक प्रक्रिया में सभी पक्षों तक पहुंचने की क्षमता के कारण अधिकांश 5-अक्ष वाले हिस्से मशीन से लगभग पूरे निकल आते हैं।
विभिन्न 5-अक्ष प्रणालियाँ विभिन्न यांत्रिक लेआउट का उपयोग करती हैं। दो सबसे आम श्रेणियां हैं:
इस डिज़ाइन में, टेबल स्थिर रहती है जबकि स्पिंडल हेड घूमता और झुकता है। यह बड़े या भारी वर्कपीस के लिए आदर्श है क्योंकि सामग्री को स्थानांतरित करने की आवश्यकता नहीं होती है।
इनके लिए सामान्य:
समग्र मशीनिंग
सांचा बनाना
एयरोस्पेस पैनल
मशीन वर्कपीस में हेरफेर करने के लिए एक घूमने वाली या झुकने वाली टेबल का उपयोग करती है।
लाभ:
बहु-पक्षीय मशीनिंग के लिए उत्कृष्ट
छोटे घटकों के लिए उच्च सटीकता
इसमें व्यापक रूप से उपयोग किया जाता है:
धातु
प्रोटोटाइप
आभूषण और सटीक हिस्से

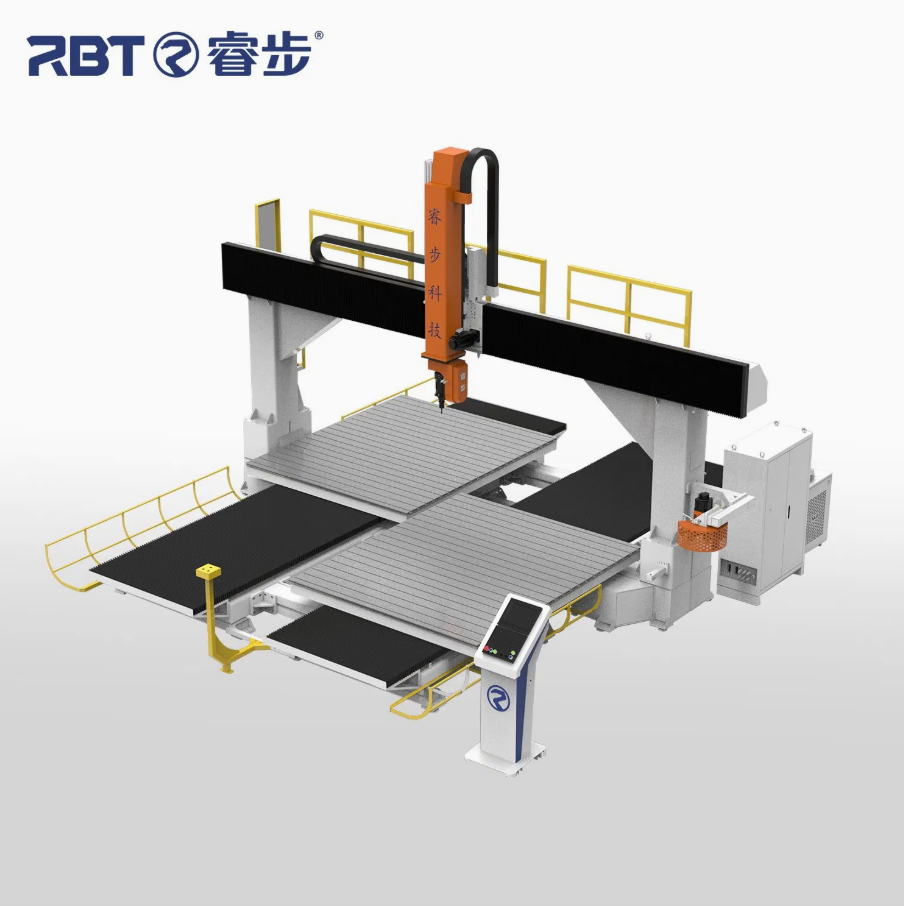

एक उच्च-कठोरता वाली गैन्ट्री कार्य क्षेत्र में फैली हुई है, जिसमें एक बहु-अक्ष वाला सिर घूर्णी गति करता है।
फ़ायदे:
उत्कृष्ट स्थिरता
बड़ी कटिंग रेंज
प्लास्टिक, फोम, कंपोजिट, लकड़ी के लिए आदर्श
5 अक्ष सीएनसी राउटर मशीन नरम और कठोर दोनों सामग्रियों के लिए उपयुक्त है:
लकड़ी
फोम
पीवीसी
एक्रिलिक
पेट
पोलीयूरीथेन
कार्बन फाइबर शीट
फाइबरग्लास कंपोजिट
अल्युमीनियम
पीतल
ताँबा
उच्च घनत्व टूलींग बोर्ड
इंजीनियर्ड पत्थर
कुछ स्टील्स (स्पिंडल और कठोरता के आधार पर)
एकाधिक चेहरों या जटिल आकृतियों की मशीनिंग के लिए आमतौर पर 3-अक्ष मशीन पर कई सेटअप की आवश्यकता होती है। 5-अक्ष राउटर अधिकांश ऑपरेशन एक ही बार में पूरा करता है, जिससे समय की बचत होती है और त्रुटि कम होती है।
यौगिक कोण, अंडरकट्स, कार्बनिक वक्र और मुक्त-रूप सतहों को 5-अक्ष आंदोलन के साथ स्वाभाविक रूप से नियंत्रित किया जाता है।
क्योंकि उपकरण इष्टतम काटने के कोण को बनाए रखने के लिए झुक सकता है, यह कम उपकरण चिह्नों के साथ चिकनी फिनिश उत्पन्न करता है।
अतिरिक्त घूर्णी कुल्हाड़ियाँ उपकरण को सुरक्षित और कुशलता से उन्मुख करके टकराव से बचने में मदद करती हैं।
अधिक कोण, कम सेटअप, कम मैन्युअल हैंडलिंग = समग्र रूप से कम मशीनिंग चक्र।
सही कटिंग ओरिएंटेशन बनाए रखने से टूल घिसाव कम हो जाता है, खासकर जब मशीनिंग धातु या कंपोजिट।
5 अक्ष सीएनसी राउटर का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है:
पंख के घटक
टरबाइन ब्लेड
आंतरिक पैनल
मिश्रित साँचे
कार बॉडी मोल्ड
कस्टम डैशबोर्ड
चेसिस घटक
उच्च परिशुद्धता धातु प्रोटोटाइप
नाव पतवार के सांचे
प्रोपेलर घटक
फाइबरग्लास और कार्बन फाइबर संरचनाएं
मूर्तिकला डिजाइन
3डी नक्काशी
लक्जरी फर्नीचर घटक
जटिल अग्रभाग
सजावटी पैनल
घुमावदार संरचनात्मक तत्व
जिग्स और फिक्स्चर
स्वचालन घटक
सटीक टूलींग
5-अक्ष प्रणाली चुनते समय, इन प्रमुख विशिष्टताओं पर विचार करें:
धातुओं के लिए उच्च शक्ति की आवश्यकता होती है, जबकि उच्च आरपीएम प्लास्टिक और कंपोजिट के लिए बेहतर काम करता है।
एक कठोर फ्रेम कंपन को कम करता है और सटीकता सुनिश्चित करता है।
ऐसे सिस्टम खोजें:
उन्नत 5-अक्ष प्रक्षेप
चिकनी सतह एल्गोरिदम
टक्कर का पता लगाना
प्रमुख CAD/CAM सॉफ़्टवेयर के लिए समर्थन
उच्च परिशुद्धता बीयरिंग और ड्राइव जटिल सतहों के लिए सटीक रोटेशन सुनिश्चित करते हैं।
ऐसी मशीन चुनें जो विकास के लिए जगह के साथ आपके विशिष्ट हिस्से के आयामों में फिट हो।
लकड़ी के काम, कंपोजिट और एल्यूमीनियम मशीनिंग के लिए आवश्यक।
धातु मशीनिंग के लिए अक्सर धुंध या तरल शीतलन की आवश्यकता होती है।
स्वचालित उपकरण परिवर्तक (एटीसी) दक्षता और लचीलेपन को काफी बढ़ाते हैं।
हालाँकि ये शब्द अक्सर एक दूसरे के स्थान पर उपयोग किए जाते हैं, फिर भी इनमें अंतर हैं:
उच्च स्पिंडल गति
लकड़ी, प्लास्टिक, फोम, कंपोजिट के लिए सर्वोत्तम
हल्का निर्माण
बड़ा कार्य लिफाफा
कम स्पिंडल गति लेकिन उच्च टॉर्क
धातुओं के लिए सर्वोत्तम
भारी, कठोर संरचना
उच्च परिशुद्धता
कंपोजिट या बड़े प्रोटोटाइप के कई निर्माता 5-अक्ष सीएनसी राउटर मशीन पसंद करते हैं, जबकि मेटलवर्किंग प्लांट 5-अक्ष मिलिंग केंद्रों पर अधिक भरोसा करते हैं।
5-अक्ष टूलपाथ 3-अक्ष की तुलना में अधिक जटिल होते हैं। समाधान: स्वचालित रणनीतियों के साथ आधुनिक सीएएम सॉफ्टवेयर।
5-अक्ष राउटर की अग्रिम लागत अधिक होती है, लेकिन दक्षता और आउटपुट निवेश को उचित ठहराते हैं।
रोटरी अक्षों, स्थिति निर्धारण और टूलपाथ सिमुलेशन को समझना आवश्यक है।
मशीन पर चलाने से पहले हमेशा टूलपाथ का अनुकरण करें।
जैसा कि उद्योगों की मांग है:
अधिक सटीक भाग
हल्की सामग्री
जटिल ज्यामिति
कम बदलाव का समय
5 अक्ष सीएनसी राउटर अपरिहार्य हो जाता है। गति, सटीकता और बहु-कोण मशीनिंग को संयोजित करने की इसकी क्षमता इसे पुरानी तकनीकों से कहीं बेहतर बनाती है।
चाहे आप एयरोस्पेस पार्ट्स, मिश्रित सांचे, लकड़ी की मूर्तियां, या ऑटोमोटिव प्रोटोटाइप का उत्पादन कर रहे हों, 5 अक्ष सीएनसी राउटर मशीन नाटकीय रूप से उत्पादन क्षमताओं और प्रतिस्पर्धी लाभ को बढ़ाती है।
फ़ुज़ियान आरबीटी इंटेलिजेंट इक्विपमेंट कं, लिमिटेड मल्टी-एक्सिस सीएनसी मशीनों का एक पेशेवर निर्माता है, जो प्लास्टिक, कंपोजिट, मोल्ड और एल्यूमीनियम प्रसंस्करण के लिए उच्च-परिशुद्धता 5 अक्ष सीएनसी राउटर में विशेषज्ञता रखता है। 24+ वर्षों के अनुभव, मजबूत अनुसंधान एवं विकास क्षमता और आधुनिक उत्पादन आधार के साथ, हम वैश्विक स्थापना, प्रशिक्षण और तेजी से बिक्री के बाद समर्थन द्वारा समर्थित विश्वसनीय, अनुकूलन योग्य सीएनसी समाधान प्रदान करते हैं। आरबीटी गुणवत्ता, नवाचार और ग्राहकों को उच्च दक्षता और बेहतर मशीनिंग प्रदर्शन प्राप्त करने में मदद करने के लिए प्रतिबद्ध है।
1. 5 अक्ष सीएनसी राउटर किन सामग्रियों को काट सकता है?
यह मशीन की कठोरता और धुरी के प्रकार के आधार पर लकड़ी, प्लास्टिक, फोम, कंपोजिट, एल्यूमीनियम, पीतल और कुछ स्टील को काट सकता है।
2. क्या 5 अक्ष सीएनसी राउटर को संचालित करना मुश्किल है?
सहज ज्ञान युक्त सॉफ्टवेयर वाले आधुनिक सिस्टम संचालन को आसान बनाते हैं, लेकिन सुरक्षित और कुशल उपयोग सुनिश्चित करने के लिए पेशेवर प्रशिक्षण की सिफारिश की जाती है।
3. 5 अक्ष सीएनसी राउटर उत्पादकता में कैसे सुधार करता है?
सेटअप को कम करके, मल्टी-एंगल मशीनिंग को सक्षम करके, चक्र के समय को छोटा करके और सतह की फिनिश में सुधार करके।
4. क्या 5 अक्ष सीएनसी राउटर 3 अक्ष मशीन की जगह ले सकता है?
हमेशा नहीं—3-अक्ष राउटर अभी भी सरल, सपाट या दोहराव वाले कार्यों के लिए उपयोगी होते हैं। हालाँकि, 5-अक्ष मशीनें क्षमता का विस्तार करती हैं और मैन्युअल श्रम को कम करती हैं।
5. कौन से उद्योग 5 अक्ष सीएनसी रूटिंग का सबसे अधिक उपयोग करते हैं?
एयरोस्पेस, ऑटोमोटिव, समुद्री, कंपोजिट विनिर्माण, वुडवर्किंग, प्रोटोटाइपिंग, आर्किटेक्चर और औद्योगिक टूलींग।
औद्योगिक खरीदारों के लिए, 5 अक्ष सीएनसी राउटर का मूल्य केवल अक्षों की संख्या में नहीं है। इसमें यह भी शामिल है कि मशीन सामग्री, भाग के आकार, स्थिरता विधि, स्पिंडल पावर, धूल संग्रह और परिष्करण लक्ष्य से कितनी अच्छी तरह मेल खाती है। फ़ुज़ियान आरबीटी इंटेलिजेंट इक्विपमेंट कं, लिमिटेड थर्मोफॉर्मेड प्लास्टिक, मिश्रित भागों, पैटर्न और मोल्ड, एल्यूमीनियम हनीकॉम्ब और नरम धातु प्रसंस्करण के लिए मल्टी-एक्सिस सीएनसी मशीनिंग समाधान पर केंद्रित है। यह आरबीटी 5 अक्ष सीएनसी राउटर को उन कार्यशालाओं के लिए उपयुक्त बनाता है जिन्हें बार-बार मैन्युअल रिपोजिशनिंग के बजाय स्थिर मल्टी-फेस मशीनिंग की आवश्यकता होती है।
एक खरीदार को यह भी विचार करना चाहिए कि क्या मशीन संरचना दैनिक उत्पादन का समर्थन करती है, न कि केवल नमूना काटने का। आरबीटी गैन्ट्री प्रकार, ट्रस प्रकार, पूरी तरह से संलग्न, हेवी-ड्यूटी, ट्विन-टेबल और रोटरी-टेबल कॉन्फ़िगरेशन प्रदान करता है। ये विकल्प उपयोगकर्ताओं को विभिन्न वर्कपीस जैसे ऑटोमोटिव इंटीरियर पार्ट्स, कंपोजिट पैनल, एयरक्राफ्ट पार्ट्स, फोम मोल्ड, प्लास्टिक मोल्ड, एल्यूमीनियम हनीकॉम्ब पैनल और नल घटकों को संसाधित करने में मदद करते हैं। जब भाग बड़ा होता है या दबाना मुश्किल होता है, तो एक स्थिर फ्रेम और समन्वित बी/सी अक्ष आंदोलन के साथ 5 अक्ष सीएनसी मशीनिंग केंद्र सटीकता में सुधार कर सकता है और आयामी त्रुटि के जोखिम को कम कर सकता है।
| चयन बिंदु | यह क्यों मायने रखती है | आरबीटी-संबंधित दिशा |
| सामग्री का प्रकार | प्लास्टिक, मिश्रित, फोम, छत्ते, लकड़ी और नरम धातु को अलग-अलग काटने की रणनीतियों की आवश्यकता होती है। | मशीन को थर्मोफोर्म्ड प्लास्टिक, मिश्रित भागों, मोल्ड वर्क, या हल्के मिश्र धातु प्रसंस्करण से मिलाएं। |
| वर्कपीस का आकार | बड़े पैनलों और मोल्डों को पर्याप्त X/Y/Z यात्रा और स्थिर समर्थन की आवश्यकता होती है। | बड़े प्रारूप वाली मशीनिंग के लिए गैन्ट्री या ट्विन-टेबल संरचनाओं पर विचार करें। |
| सतही गुणवत्ता | जटिल वक्रों के लिए सुचारू उपकरण पथ और स्थिर उपकरण अभिविन्यास की आवश्यकता होती है। | लगातार फिनिशिंग के लिए आरटीसीपी नियंत्रण और उचित सीएएम प्रोग्रामिंग का उपयोग करें। |
| उत्पादन प्रवाह | लोडिंग और अनलोडिंग का समय वास्तविक उत्पादन को कम कर सकता है। | एक ट्विन-टेबल समाधान चुनें जब एक टेबल तैयार की जा सकती है जबकि दूसरी मशीनिंग चल रही हो। |
संक्षेप में, सबसे अच्छा राउटर वह है जो ग्राहक के वास्तविक उत्पादन कार्य में फिट बैठता है। जटिल भागों के लिए, एक उच्च परिशुद्धता मल्टी-एक्सिस मशीन सेटअप समय को कम कर सकती है, समोच्च स्थिरता में सुधार कर सकती है, और ऑपरेटरों को अधिक नियंत्रित प्रक्रिया में कटिंग, ड्रिलिंग, ट्रिमिंग और फिनिशिंग को पूरा करने में मदद कर सकती है।
