पेशेवर तकनीकों के साथ लकड़ी, प्लास्टिक, कंपोजिट और फोम की मास्टर प्रिसिजन मशीनिंग
राउटर बनाम मशीनिंग सेंटर
पूरा सेटअप गाइड
भौतिक -पारलौकिक
प्रोग्रामिंग सर्वोत्तम प्रथाओं
उद्योग अनुप्रयोग
समस्या निवारण मार्गदर्शिका मार्गदर्शिका
आरओआई कैलकुलेटर
उपवास

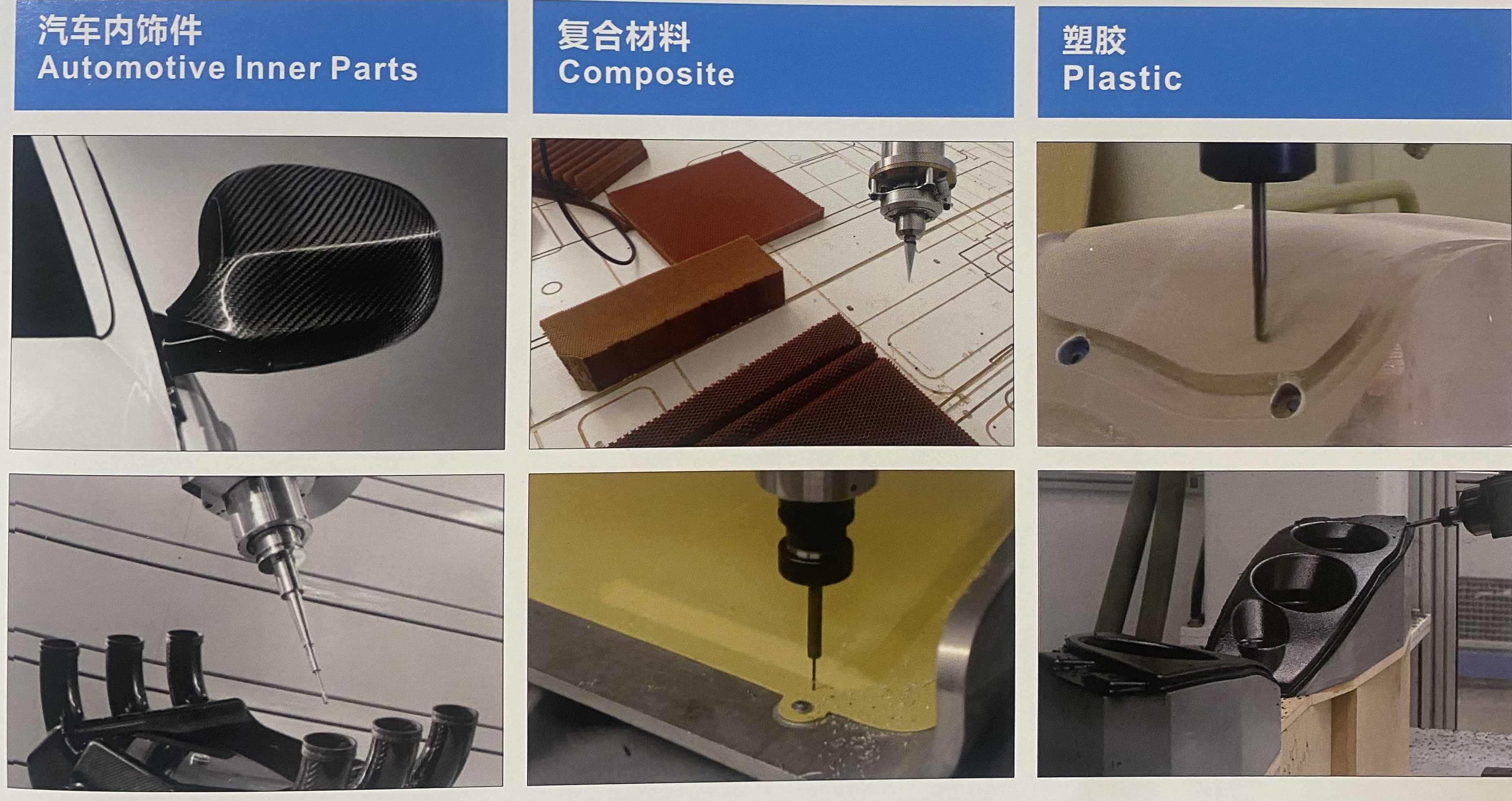

2024 में, हल्के सामग्री उद्योगों में नवाचार चला रहे हैं:
फर्नीचर उद्योग: जटिल घटता, कलात्मक पैटर्न, कस्टम कैबिनेटरी
एयरोस्पेस सेक्टर: हाई-सटीक समग्र घटक
वास्तुकला: जटिल सजावटी तत्व, निर्माण घटक
ऑटोमोटिव: लाइटवेट इंटीरियर घटक, प्रोटोटाइप
साइनेज: बहु-आयामी 3 डी डिस्प्ले, आर्किटेक्चरल साइनेज
परिणाम? 5-अक्ष राउटर का उपयोग करने वाले निर्माता 60% तेजी से चक्र समय, 40% बेहतर सतह खत्म, और पारंपरिक 3-अक्ष विधियों की तुलना में 80% कम सामग्री अपशिष्ट की रिपोर्ट करते हैं।
| फ़ीचर | 5-अक्ष सीएनसी राउटर | पारंपरिक मशीनिंग सेंटर |
|---|---|---|
| प्राथमिक सामग्री | लकड़ी, प्लास्टिक, फोम, कंपोजिट | स्टील, एल्यूमीनियम, टाइटेनियम |
| स्पिंडल की गति | 18,000-30,000 आरपीएम | 8,000-12,000 आरपीएम |
| कार्यक्षेत्र | वैक्यूम टेबल, नरम क्लैंप | भारी-शुल्क विज़, जुड़नार |
| पर्यावरण | धूल संग्रह प्रणालियाँ | शीतलक बाढ़ प्रणाली |
| विशिष्ट भाग का वजन | 0.1-50 पाउंड | 10-500+ एलबीएस |
| सतह खत्म | सैंडिंग के बिना दर्पण-चिकना | माध्यमिक परिष्करण की आवश्यकता है |
| सेटअप समय | 15-30 मिनट | 1-3 घंटे |

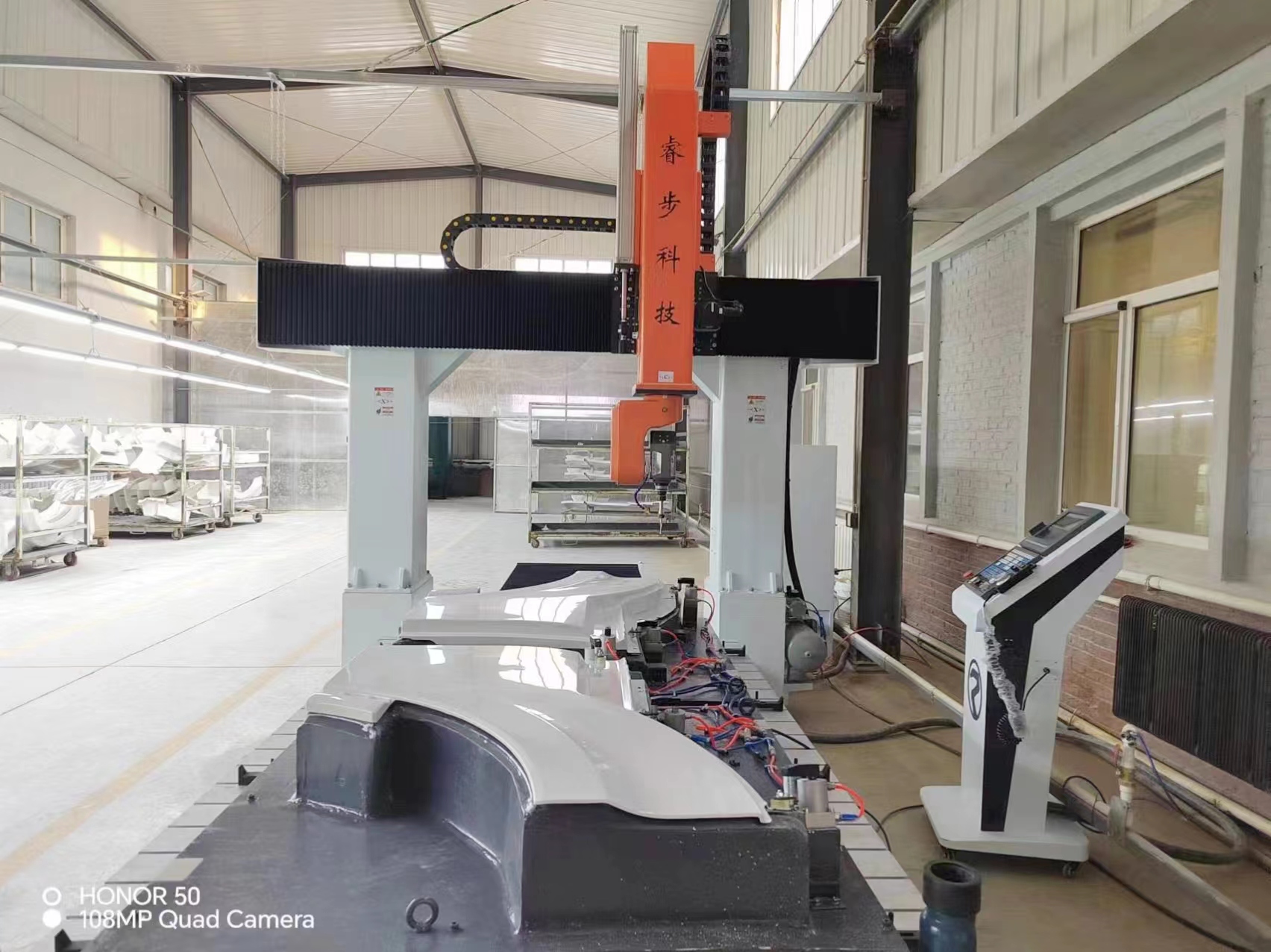

एक 5-अक्ष सीएनसी राउटर हल्के सामग्री के लिए डिज़ाइन किए गए विशेष हार्डवेयर के साथ कंप्यूटर संख्यात्मक नियंत्रण को जोड़ती है:
3 रैखिक कुल्हाड़ियों (x, y, z): मानक क्षैतिज और ऊर्ध्वाधर आंदोलन
2 घूर्णी कुल्हाड़ियों (ए, सी): झुकाव तालिका (-30 ° से +120 °) और पूर्ण 360 ° रोटेशन
5-अक्षीय लाभ: 3-अक्ष मशीनों के विपरीत जो स्कैलप के निशान को छोड़ देते हैं, सैंडिंग की आवश्यकता होती है, 5-अक्ष राउटर मिरर के लिए इष्टतम काटने कोण बनाए रखते हैं जो सीधे मशीन से दूर होते हैं।
लेवलिंग: ± 0.02 मिमी अधिकतम विचलन
स्पिंडल रनआउट: अधिकतम 0.01 मिमी
अक्ष अनुक्रम: Z → X → Y → A → C
वैक्यूम दबाव: 15-25 INHG
माप: लेजर जांच प्रणाली
उपकरण पुस्तकालय: सामग्री-विशिष्ट समूह
लंबाई मुआवजा: उच्च गति विक्षेपण के लिए खाता
रनआउट चेक: <0.005 मिमी फिनिश टूल के लिए
लकड़ी: मोटी स्टॉक के लिए वैक्यूम प्राइमरी + क्लैंप
प्लास्टिक: ग्राउंडेड सरफेस (ईएसडी रोकथाम)
कंपोजिट: सील कंटेनर + फाइबर संरेखण
फोम: संपीड़न को रोकने के लिए न्यूनतम दबाव
स्पिंडल स्पीड: 18,000-22,000 आरपीएम
फ़ीड दर: 3,000-5,000 मिमी/मिनट
स्टेपडाउन: 2-4 मिमी प्रति पास
उपकरण: 2-फ्लूट संपीड़न सर्पिल
खत्म पास: 0.5 मिमी स्टॉक भत्ता
स्पिंडल स्पीड: 15,000-18,000 आरपीएम
फ़ीड दर: 4,000-7,000 मिमी/मिनट
स्टेपडाउन: 3-6 मिमी प्रति पास
उपकरण: चिप निकासी के लिए 3-फ्लूट अप-स्पिरल
कुंजी: उच्च फ़ीड जलने से रोकता है
स्पिंडल गति: 20,000-25,000 आरपीएम
फ़ीड दर: 2,000–3,500 मिमी/मिनट
टूल: सिंगल-फ्लूट ओ-फ्लूट डिज़ाइन
कूलिंग: एयर ब्लास्ट आवश्यक
महत्वपूर्ण: तेज, पॉलिश काटने वाले किनारों
स्पिंडल स्पीड: 18,000-20,000 आरपीएम
फ़ीड दर: 2,500–4,000 मिमी/मिनट
उपकरण: हीरे-लेपित संपीड़न
सुरक्षा: पूर्ण धूल रोकथाम की आवश्यकता है
समर्थन: बैकिंग सामग्री को रोकता है
स्पिंडल स्पीड: 24,000-30,000 आरपीएम
फ़ीड दर: 8,000-15,000 मिमी/मिनट
टूल: शार्प सिंगल-फ्लूट या हॉट चाकू
तकनीक: टूल रगड़ (पिघलने) से बचें
वैक्यूम: केवल हल्का दबाव
स्पिंडल स्पीड: 18,000-22,000 आरपीएम
फ़ीड दर: 3,500–6,000 मिमी/मिनट
उपकरण: संपीड़न सर्पिल (आंसू-आउट को रोकता है)
पोस्ट-प्रोसेस: सील किनारों को तुरंत
धूल: चिप पैकिंग रोकथाम के लिए महत्वपूर्ण
के लिए सर्वश्रेष्ठ: वुडवर्किंग, कलात्मक अनुप्रयोग
✅ राउटर-अनुकूलित टूलपैथ
✅ उत्कृष्ट 3 डी नक्काशी क्षमताएं
✅ अंतर्निहित सामग्री पुस्तकालय
✅ उपयोगकर्ता के अनुकूल इंटरफ़ेस
❌ जटिल औद्योगिक भागों के लिए सीमित
के लिए सर्वश्रेष्ठ: जटिल ज्यामितीय, एयरोस्पेस
✅ उन्नत 5-अक्ष क्षमताएं
✅ अनुकूली समाशोधन रणनीतियाँ
✅ एकीकृत सीएडी/सीएएम वर्कफ़्लो
✅ मजबूत सिमुलेशन सुविधाएँ
❌ Steper सीखने की अवस्था
के लिए सबसे अच्छा: उच्च-मात्रा का उत्पादन
✅ औद्योगिक ग्रेड विश्वसनीयता
✅ उन्नत 5-अक्ष रणनीतियाँ
✅ व्यापक पोस्ट-प्रोसेसर पुस्तकालय
✅ उत्पादन-केंद्रित उपकरण
❌ उच्च लागत और जटिलता
3+2 पोजिशनिंग: कटिंग के दौरान घूर्णी कुल्हाड़ियों को लॉक करता है। कई चेहरों के साथ प्रशिक्षण और सरल ज्यामिति के लिए आदर्श।
चुनौती: जटिल प्रोफाइल के साथ जटिल उठाया पैनल दरवाजे
पहले: कई सेटअप, हाथ की नक्काशी, प्रति दरवाजा 8 घंटे
के बाद: सिंगल सेटअप, स्वचालित नक्काशी, 45 मिनट प्रति दरवाजा
परिणाम :
89% समय में कमी
पूर्ण पुनरावृत्ति
शून्य हैंड-फ़िनिशिंग आवश्यक
65% सामग्री अपशिष्ट कमी
परियोजना: 3 डी राहत पैटर्न के साथ 200 अद्वितीय अखरोट पैनल
समयरेखा: डिजाइन सहित 6 सप्ताह
सामग्री: ठोस अखरोट, जटिल ज्यामिति
5-अक्ष लाभ:
पूर्ण डिजाइन लचीलापन
सभी पैनलों में लगातार गुणवत्ता
आसान पैटर्न संशोधन
कोई सैंडिंग की आवश्यकता नहीं है
आवश्यकताएँ: 500 कार्बन फाइबर पंख/महीना, mm 0.1 मिमी सहिष्णुता
सामग्री: कार्बन फाइबर प्रीप्रेग लेप्स
संचालन: ट्रिम और ड्रिल संयुक्त
परिणाम:
100% आयामी अनुपालन
पारंपरिक तरीकों की तुलना में 50% तेज
शून्य -प्रकोप संबंधी मुद्दे
स्वचालित गुणवत्ता सत्यापन
मशीन: $ 300,000
सीएएम सॉफ्टवेयर: $ 20,000
प्रशिक्षण: $ 8,000
टूलिंग: $ 12,000
कुल: $ 340,000
कस्टम कार्य प्रीमियम: $ 25,000
दक्षता लाभ: $ 15,000
नया बाजार पहुंच: $ 20,000
कुल: $ 60,000/महीना
पेबैक अवधि: 5.7 महीने
वर्ष 1 आरओआई: 212%
5-वर्षीय ROI: 1,200%
एनपीवी (5 वर्ष): $ 2.8M
| समस्या | लक्षण | मूल | समाधान का कारण बनता है |
|---|---|---|---|
| खराब सतह खत्म | फजी बनावट, बर्न मार्क्स, बकबक | सुस्त उपकरण, गलत पैरामीटर, अपर्याप्त धूल संग्रह | उपकरण बदलें, गति/फ़ीड को समायोजित करें, वैक्यूम प्रवाह बढ़ाएं |
| आंदोलन | आयामी त्रुटियां, सुरक्षा स्टॉप | वैक्यूम लीक, अपर्याप्त दबाव | सील की जाँच करें, वैक्यूम बढ़ाएं, क्लैंप जोड़ें |
| सामग्री पिघलना | गमी कट, वेल्डेड चिप्स | अत्यधिक गर्मी निर्माण | स्पिंडल की गति कम करें, फ़ीड बढ़ाएं, कूलिंग जोड़ें |
| समन्वित | अलग परतें, फजी किनारों | गलत उपकरण ज्यामिति, समर्थन की कमी | संपीड़न उपकरण, बैकिंग सामग्री, तेज किनारों |
वैक्यूम दबाव सत्यापन
स्पिंडल तापमान निगरानी
उपकरण की शर्त निरीक्षण
धूल संग्रह की स्थिति
अक्ष अंशांकन चेक
वायु -पूर्ति निरीक्षण
उपकरण इन्वेंट्री अद्यतन
मशीन सफाई/स्नेहन
पूर्ण अक्ष पुनरावृत्ति
वैक्यूम सील निरीक्षण
स्पिंडल असर विश्लेषण
सॉफ़्टवेयर अपडेट
वास्तविक समय अनुकूलन के साथ अनुकूली टूलपैथ
मशीन लर्निंग का उपयोग करके भविष्य कहनेवाला रखरखाव
स्वचालित भाग लोडिंग और निरीक्षण
मशीनिंग से पहले गुणवत्ता की भविष्यवाणी
बायो-आधारित समग्र सामग्री
स्मार्ट सामग्री (आकार-मेमोरी पॉलिमर)
हाइब्रिड धातु-प्लास्टिक संयोजन
सतत विनिर्माण सामग्री
दूरस्थ निगरानी के लिए IoT कनेक्टिविटी
डिजिटल ट्विन टेक्नोलॉजी
वास्तविक समय उत्पादन डैशबोर्ड
भविष्य कहनेवाला अनुसूची अनुकूलन
सीएनसी नवाचार अनुभव के 24 से अधिक वर्षों के साथ, आरबीटी मशीन उद्योगों में निर्माताओं के लिए विश्व स्तरीय 5-एक्सिस सीएनसी राउटर समाधानों के डिजाइन, इंजीनियरिंग और समर्थन में सबसे आगे रही है।
प्रत्येक मशीन उच्चतम सटीकता और स्थायित्व मानकों के लिए निर्मित होती है, जो लगातार प्रदर्शन और दीर्घकालिक विश्वसनीयता सुनिश्चित करती है।
हम नवाचार के साथ नेतृत्व करते हैं - लगातार बाजार की मांगों और उभरती विनिर्माण चुनौतियों को पूरा करने के लिए अपनी मशीनों को परिष्कृत करते हैं।
अनुकूलित उत्पादन प्रक्रियाएं गुणवत्ता या प्रदर्शन पर समझौता किए बिना उच्च-अंत 5-अक्ष सीएनसी सिस्टम को अधिक सुलभ बनाती हैं।
हमारी तकनीकी टीम आपके अनुप्रयोगों के लिए इष्टतम प्रदर्शन सुनिश्चित करने के लिए विशिष्ट उद्योग आवश्यकताओं को पूरा करने के लिए मशीनों को अनुकूलित करती है।
इंटरनेशनल आफ्टर-सेल्स सेवा जहां भी आप संचालित करते हैं, डाउनटाइम को कम करने और उत्पादकता को अधिकतम करने के लिए तेजी से, विश्वसनीय समर्थन सुनिश्चित करते हैं।
5-अक्ष सीएनसी राउटर सभी लकड़ी की प्रजातियों, प्लास्टिक (ऐक्रेलिक, एचडीपीई, एलडीपीई, पॉली कार्बोनेट), मिश्रित सामग्री (कार्बन फाइबर, फाइबर, फाइबरग्लास, केवल), फोम सामग्री (पॉलीयूरेथेन, पॉलीस्टायरेन), और मुलायम धातुओं (अल्युमिनुम, ब्रास) सहित हल्के सामग्री के साथ एक्सेल एक्सेल।
3-अक्ष सीएनसी से परिचित ऑपरेटर उचित प्रशिक्षण के साथ 4-6 सप्ताह के भीतर बुनियादी 5-अक्ष दक्षता प्राप्त कर सकते हैं। उन्नत तकनीकों और अनुकूलन में आमतौर पर 6-12 महीने के हाथों के अनुभव की आवश्यकता होती है। कुंजी व्यावहारिक अनुप्रयोग के साथ संयुक्त संरचित प्रशिक्षण है।
3+2 पोजिशनिंग कटिंग के दौरान घूर्णी कुल्हाड़ियों को लॉक कर देता है, कई चेहरों के साथ भागों के लिए उपयुक्त लेकिन सरल ज्यामिति। एक साथ 5-अक्ष काटने के दौरान सभी अक्षों को स्थानांतरित करता है, जटिल घुमावदार सतहों, अंडरकट्स और बेहतर फिनिश को सक्षम करता है, लेकिन अधिक उन्नत प्रोग्रामिंग कौशल की आवश्यकता होती है।
हां, 5-एक्सिस मशीनिंग को उचित मल्टी-एक्सिस टूलपैथ बनाने में सक्षम विशेष सीएएम सॉफ्टवेयर की आवश्यकता होती है। वेक्ट्रिक एस्पायर वुडवर्किंग अनुप्रयोगों के लिए उत्कृष्ट है, जबकि फ्यूजन 360 और मास्टरकैम उन्नत औद्योगिक क्षमताओं की पेशकश करते हैं। मानक 3-अक्ष सीएएम एक साथ 5-अक्ष टूलपैथ उत्पन्न नहीं कर सकता है।
आरओआई आवेदन द्वारा भिन्न होता है, लेकिन विशिष्ट पेबैक अवधि 6-18 महीनों से होती है। फर्नीचर निर्माता अक्सर प्रीमियम मूल्य निर्धारण और दक्षता लाभ के माध्यम से 12 महीने का पेबैक देखते हैं। एयरोस्पेस एप्लिकेशन उच्च-मूल्य वाले भागों के कारण 6 महीने के रिटर्न प्राप्त कर सकते हैं। पांच साल का आरओआई आमतौर पर 500-1200%से अधिक होता है।
प्रमुख कारकों में तेज उपकरण (पहनने के पहले संकेत पर प्रतिस्थापित करें), प्रत्येक सामग्री के लिए उचित गति और फ़ीड, चिप रीट-कटिंग को रोकने के लिए पर्याप्त धूल संग्रह, और बॉल-एंड मिलों के बजाय फ्लैट-एंड मिल्स का उपयोग करने के लिए 5-अक्ष क्षमता का लाभ उठाने का उपयोग करना शामिल है, जब भी बेहतर फिनिश के लिए संभव हो।
चाहे आप फर्नीचर विनिर्माण, एयरोस्पेस कंपोजिट, आर्किटेक्चरल मिलवर्क, या सटीक साइनेज में हों, 5-एक्सिस सीएनसी राउटर संचालन में महारत हासिल करें, आपको प्रतिस्पर्धा से अलग कर देगा और निवेश पर असाधारण रिटर्न वितरित करेंगे।
